CTU anschließen
Verbindungen und Kontakte prüfen
Die CTU wird vorinstalliert geliefert. Prüfen Sie vor der Inbetriebnahme
folgende Punkte:
Entfernen Sie die Transportsicherungen im Schaltschrank.
Bewahren Sie den Karton mit Softwarelizenzen und Betriebs- und
Wartungsanleitung entnehmen und in der Nähe der CTU auf.
Lesen Sie die Betriebs- und Wartungsanleitung der CTU sowie die
Bedienungsanleitung zur ConTeS aufmerksam durch.

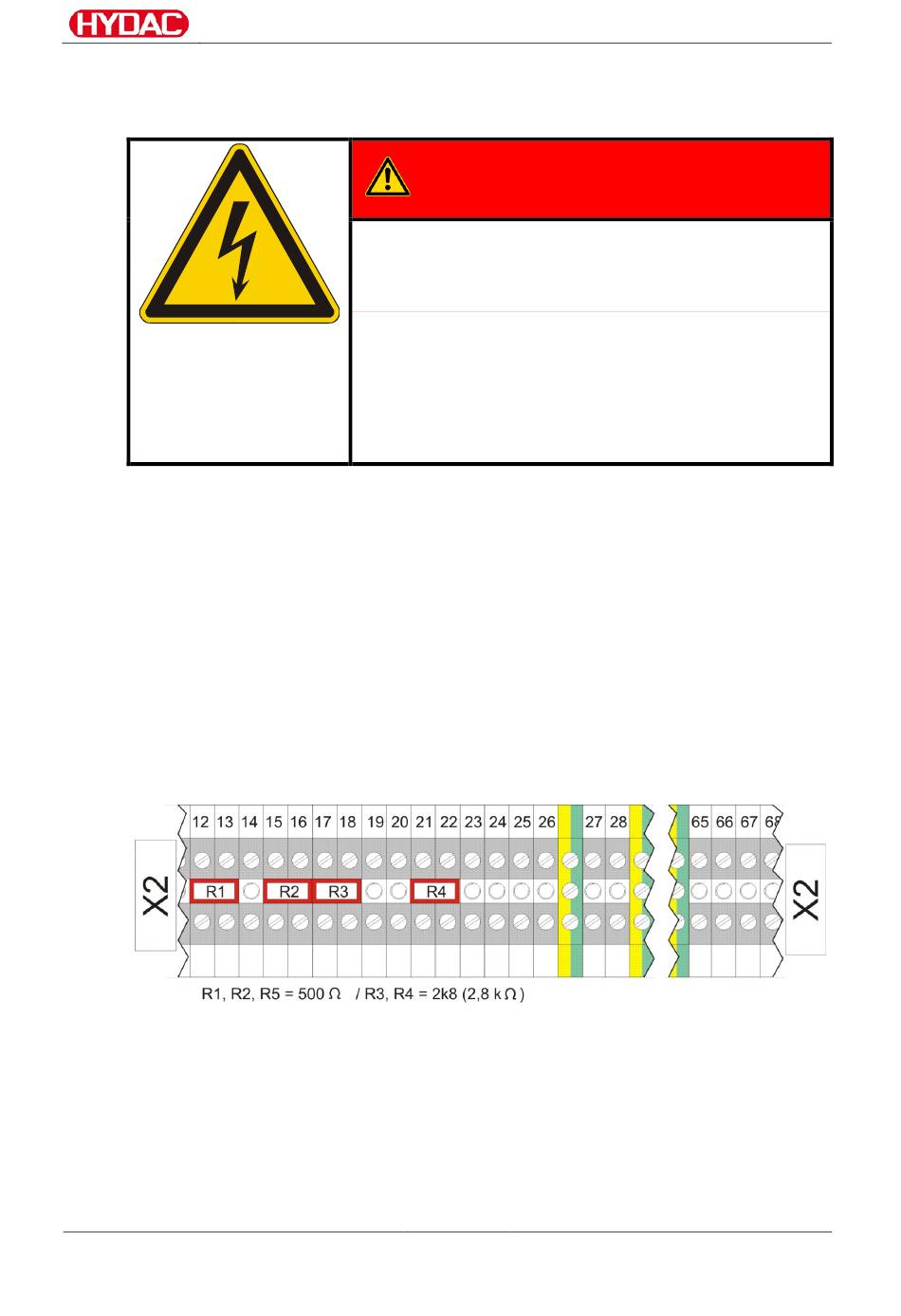

Prüfen Sie Messwiderstände R1 / R2 / R3 / R4 auf der X2 Klemmleiste
gemäß nachfolgender Abbildung auf Vollständigkeit.
Durch den Transport können sich die Messwiderstände aus der Klemmleiste
lösen und nun lose auf dem Schaltschrankboden liegen.
Platzieren Sie den Monitor und die Tastatur auf der CTU.
Prüfen / Verbinden Sie die Spannungsversorgung sowie das
Signalkabel/Datenkabel gemäß der nachfolgenden Darstellung.
CTU 1x3x Serie
BeWa CTU1x3x 3631694d de 2017-03-13.docx
CTU für den Betrieb vorbereiten
GEFAHR
Elektrischer Stromschlag
Lebensgefahr
►
Arbeiten an der elektrischen Versorgung
dürfen nur von einer Elektrofachkraft
ausgeführt werden.
►
Ziehen Sie vor Arbeiten an
Spannungsführenden Teilen den Netzstecker.
