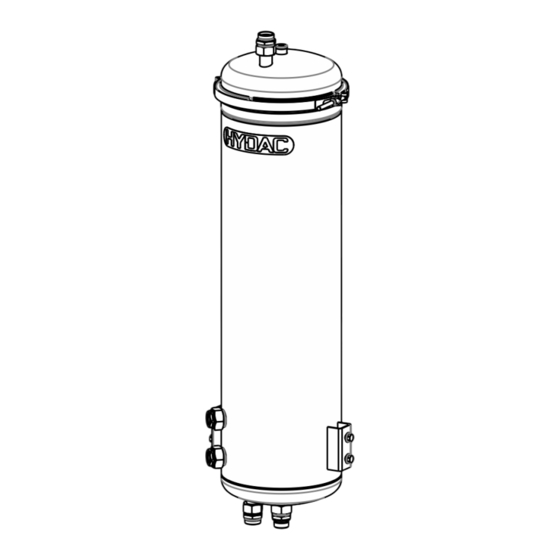

Inhaltszusammenfassung für HYDAC FILTER SYSTEMS OffLine Separator OLS 10/Z-Serie
Seite 1
OLS 10/Z... OffLine Separator Montage- und Wartungsanleitung Deutsch (Originalanleitung) Dokument-Nr. : 4525255 Für einen ordnungsgemäßen und sicheren Gebrauch dieser Anleitung folgen. Für künftige Verwendung aufbewahren.
HYDAC FILTER SYSTEMS GMBH Allgemein | 1 1 Allgemein Bevor Sie dieses Produkt erstmalig verwenden, lesen Sie die- se Anleitung mindestens bis zum Kapitel „Betrieb“. Möchten Sie Wartung oder Störungsbeseitigung durchführen, finden Sie das Vorgehen in den entsprechenden Kapiteln. Der Gebrauch und der Umgang mit dem Produkt sowie dessen Handhabung sind nicht selbstverständlich und werden durch...
1 | Allgemein HYDAC FILTER SYSTEMS GMBH Zielgruppe Aufgaben Bediener, Lesen, beachten und befolgen Sie diese Fachpersonal Anleitung sowie die mitgeltende Doku- mente, insbesondere die Sicherheits- und Warnhinweise. Tab. 1: Zielgruppe 1.2 Darstellungen in der Anleitung In der Anleitung finden Sie Darstellungen. Details dazu finden Sie in den folgenden Kapiteln.
HYDAC FILTER SYSTEMS GMBH Allgemein | 1 Dokumentart Sprache Dokument-Nr. / Index Ergänzende Informationen zur Gültigkeit der Anleitung (Optional) Beachten Sie, dass Sie über die Verzeichnisse direkt auf In- formationen zugreifen können. Dieses entbindet Sie jedoch nicht davon, diese Anleitung vor der Inbetriebnahme vollstän- dig zu lesen.
1 | Allgemein HYDAC FILTER SYSTEMS GMBH 1. Entfernen Sie die Transportsicherung. 2. Befüllen Sie das Produkt vor. 3. Schalten Sie das Produkt ein. Handlungsanweisungen mit beliebiger Reihenfolge Handlungsanweisungen, deren Reihenfolge beliebig ist, wer- den mit dem Aufzählungszeichen (-) versehen.
HYDAC FILTER SYSTEMS GMBH Allgemein | 1 1.2.5 Ergänzende Symbole Ergänzend finden Sie nachfolgende Symbole in der Anleitung: [▶ ] Querverweis auf eine Seite / ein Kapitel / einen Ab- schnitt oder anderes Dokument. Glossar Begriffe in grauer Schrift werden im Glossar erklärt.
1 | Allgemein HYDAC FILTER SYSTEMS GMBH 1.2.7 Signalwörter und deren Bedeutung in Sicherheitshinweisen Folgende Signalwörter finden Sie in dieser Anleitung: GEFAHR GEFAHR - Das Signalwort bezeichnet eine Gefährdung mit ei- nem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
HYDAC FILTER SYSTEMS GMBH Allgemein | 1 1.3 Haftungsausschluss / Gewährleistung Wir übernehmen Gewährleistung gemäß den allgemeinen Ver- kaufs- und Lieferbedingungen. Diese stehen Ihnen spätestens seit Vertragsabschluss zur Verfügung. Zusätzlich finden Sie diese unter www.hydac.com -> Allgemeine Geschäftsbedingun- (AGB). Diese Anleitung haben wir nach bestem Wissen und Gewissen erstellt.
2 | Sicherheit HYDAC FILTER SYSTEMS GMBH 2 Sicherheit Das Produkt ist sicher konstruiert. Trotzdem bestehen bei eini- gen Handlungen Gefahren, die nur durch die richtige Vorge- hensweise vermieden werden können. Diese richtige Vorgehensweise und Punkte, die beachtet wer- den müssen, sind in dieser Anleitung beschrieben.
Seite 13
HYDAC FILTER SYSTEMS GMBH Sicherheit | 2 – Das Personal in regelmäßigen Abständen zu schulen und über Gefahren zu informieren – Dem Personal die erforderliche Schutzausrüstung bereit- zustellen Personal, das am Produkt arbeitet, muss mit den Gefahren im Umgang vertraut, über 14 Jahre alt und ohne körperliche Ein- schränkung für das industrielle Umfeld sein.
Seite 14
2 | Sicherheit HYDAC FILTER SYSTEMS GMBH Tätigkeit Personal Kenntnisse Fachpersonal - Elek- triker Bedienung, Betrieb, Bedienpersonal - Produktspezifische Betriebsüberwa- Allgemein Kenntnisse sind er- chung forderlich. Kenntnisse im Um- gang mit der Prüfflüssigkeit sind erforderlich Störungsbeseiti- Fachpersonal - Me- Sicherer Umgang...
HYDAC FILTER SYSTEMS GMBH Sicherheit | 2 Tätigkeit Personal Kenntnisse Kenntnisse über die Wiederverwertung von Rohstoffen sind erforderlich. Transport Fachpersonal - Ser- Servicepersonal / Installation, vice / Admin Administrator / HY- Inbetriebnahme, DAC Service. Betrieb, Umfangreiche Fehlersuche, Kenntnisse über Störungsbeseiti- das Produkt.
2 | Sicherheit HYDAC FILTER SYSTEMS GMBH 2.2 Gefahrensymbole / Piktogramme Die folgenden Sicherheitssymbole / Piktogramme finden Sie in dieser Anleitung. Diese weisen auf besondere Gefahren für Personen, Sachwerte oder Umgebung hin. Beachten Sie diese Sicherheitssymbole / Piktogramme und verhalten Sie sich in diesen Fällen besonders vorsichtig.
Seite 17
HYDAC FILTER SYSTEMS GMBH Sicherheit | 2 Anschlagspunkte beachten. Verwendete GHS Zeichen Diese Symbole finden Sie bei Sicherheits- und Warnhinweisen in dieser Anleitung, die auf besondere Gefahren für Personen, Sachwerte oder Umwelt hinweisen. Umweltgefährlich Sonstige verwendete Zeichen Diese Zeichen finden Sie bei Sicherheits- und Warnhinweisen in dieser Anleitung, die auf eine besondere Gefahr für Perso-...
2 | Sicherheit HYDAC FILTER SYSTEMS GMBH sind in der Lage, die ihnen übertragene Arbeit zu be- urteilen, auszuführen und mögliche Gefahren zu er- kennen. Fachpersonal – Mechaniker Diese Personen besitzen eine spezifische fachliche Ausbildung sowie mehrjährige Berufserfahrung. Sie sind in der Lage, die ihnen übertragene Arbeit zu be- urteilen, auszuführen und mögliche Gefahren zu er-...
Seite 19
HYDAC FILTER SYSTEMS GMBH Sicherheit | 2 HINWEIS Überdruck am Wasserablass Der Koaleszierbehälter wird beschädigt. u Leiten Sie den Wasserablass in einen drucklosen Behäl- ter. Lebensphase - Inbetriebnahme / Betrieb Während der Lebensphase Inbetriebnahme / Betrieb können folgende Gefahren entstehen: WARNUNG Heiße Oberflächen...
Seite 20
2 | Sicherheit HYDAC FILTER SYSTEMS GMBH HINWEIS Überdruck am Wasserablass Der Koaleszierbehälter wird beschädigt. u Leiten Sie den Wasserablass in einen drucklosen Behäl- ter. Umwelttipp Betriebsmedium gelangt in Boden oder Gewässer Umweltgefahr u Beseitigen Sie ausgelaufenes Betriebsmedium sofort und entsorgen Sie dieses umweltgerecht.
Seite 21
HYDAC FILTER SYSTEMS GMBH Sicherheit | 2 WARNUNG Heiße Oberflächen Gefahr von Verbrennungen u Lassen Sie das Produkt vor allen Wartungsarbeiten ab- kühlen. MoWa OLS10-Z 4525255 de web 21 / 60...
2 | Sicherheit HYDAC FILTER SYSTEMS GMBH 2.4 Vorschriften beachten Beachten Sie unter anderem die nachfolgenden Vorschriften und Richtlinien: – Gesetzliche und lokale Vorschriften zur Unfallverhütung – Gesetzliche und lokale Vorschriften zum Umweltschutz bzw. Umweltbestimmungen – Länderspezifische, organisationsabhängige Bestimmun- – Arbeitssicherheitsvorschriften 2.5 Umweltschutzmaßnahmen beachten...
HYDAC FILTER SYSTEMS GMBH Leitungs- und Produktbeschreibung | 3 3 Leitungs- und Produktbeschreibung Der OffLine Separator OLS ist eine Entwässerungseinheit die Wasser von Ölen mit dem Koaleszierverfahren trennt. Bei dem Koaleszierprinzip lagert sich das Wasser an den Fa- sern des Koaleszierelements an und wird durch die Fluidströ- mung tiefer in das Koaleszierelement hinein befördert.
3 | Leitungs- und Produktbeschreibung HYDAC FILTER SYSTEMS GMBH 3.2 Bestimmungsgemäße Verwendung Setzen Sie das Produkt ausschließlich für die nachfolgend be- schriebene Verwendung ein. Der OffLine Separator OLS ist eine Entwässerungseinheit die im Nebenstrom Hydrauliköle, Turbinenschmieröle und / oder Getriebeöle im Koaleszierprinzip mit ≤ 15 Volumen % Wasser entwässert.
3.3 Nicht bestimmungsgemäße Verwendung Eine andere oder darüberhinausgehende Verwendung gilt nicht als bestimmungsgemäß. Für hieraus resultierende Schä- den haftet die HYDAC FILTER SYSTEMS GMBH nicht. Das Risiko trägt allein der Betreiber. Bei nicht bestimmungsgemäßer Verwendung können Gefah- ren entstehen bzw. wird das Produkt beschädigt. Sachwidrige Verwendungen sind z. B.:...
3 | Leitungs- und Produktbeschreibung HYDAC FILTER SYSTEMS GMBH 3.4 Technische Daten Sind Ihnen die technischen Daten des Produkts bekannt, kön- nen Sie dieses optimal einsetzen. In diesem Kapitel finden Sie die technischen Daten zum Produkt: Abhängig vom Typ des OffLine Separator hat dieser folgende technische Daten.
HYDAC FILTER SYSTEMS GMBH Leitungs- und Produktbeschreibung | 3 Luftbedingungen Sauber, keine salzhaltige Luft, nicht in der Nähe von oxidierenden Substan- zen (Flugrost) Lagerdauer Unbegrenzt. Tauschen Sie vor einer Inbetriebnah- me nach einer Lagerzeit ≥ 2 Jahren al- le Dichtungen aus. Dichtungsmaterial Gehäusematerial...
3 | Leitungs- und Produktbeschreibung HYDAC FILTER SYSTEMS GMBH 3.5 Typenschild entschlüsseln Details zur Identifikation des Produkts finden Sie auf den Ty- penschildern am Produkt sowie den Komponenten. Übermit- teln Sie beim Kontakt mit HYDAC stets die Artikel-Nr. und die Seriennummer.
Seite 29
HYDAC FILTER SYSTEMS GMBH Leitungs- und Produktbeschreibung | 3 Pressure OUT Zulässiger Druck am Anschluss OUT Weight Leergewicht Flow rate Durchfluss Temp. fluid Zulässige Fluidtemperatur Temp. amb. Zulässige Umgebungstemperatur Volume Volumen MoWa OLS10-Z 4525255 de web 29 / 60...
3 | Leitungs- und Produktbeschreibung HYDAC FILTER SYSTEMS GMBH 3.5.1 Typenschlüssel Das Produkt definiert sich über den folgenden Typenschlüssel: OLS 10 / 5 - G - N - P - 1 - D4 - Z - 2 - Z Grundtyp OLS = OffLine Separator Baugröße...
HYDAC FILTER SYSTEMS GMBH Leitungs- und Produktbeschreibung | 3 3.6 Abmessungen Der OLS hat folgende Abmessungen: Abb. 3: Abmessungen in mm Koalesziergehäuse Öleinlass INLET OIL Ölauslass OUTLET OIL Wasserablass DRAIN WATER 7.1 Entlüftung VENT Schauglas Phasengrenze Erforderlicher Ausbauraum für die Koaleszierelemente MoWa OLS10-Z 4525255 de web...
4 | Transportieren / lagern HYDAC FILTER SYSTEMS GMBH 4 Transportieren / lagern Um Schäden am Produkt während des Transports oder des Lagerns zu vermeiden, finden Sie in diesem Kapitel entspre- chende Hinweise. Entleeren Sie das Koalesziergehäuse vor dem Transport / der Lagerung vollständig.
HYDAC FILTER SYSTEMS GMBH Montage / Installation | 5 5 Montage / Installation 5.1 Ölwanne montieren (Zubehör) Montieren Sie die als Zubehör erhältliche Ölwanne wie nach- folgend beschrieben. 1x Schraubenschlüssel = 19 mm Abb. 8: Ölwanne montieren Montieren Sie die Ölwanne mit dem mitgelieferten Montage- material.
5 | Montage / Installation HYDAC FILTER SYSTEMS GMBH 5.2 Aufstellen und montieren 5.3 Hydraulisch anschließen Um die optimale Leistung des Produkts zu erreichen, ist der hydraulische Anschluss / die richtige Integration ein wichtiger Bestandteil. – Installieren Sie den Sauganschluss am tiefsten Punkt des Tanks.
HYDAC FILTER SYSTEMS GMBH Montage / Installation | 5 Beachten Sie beim hydraulischen Anschluss folgende Punkte: – Halten Sie die Höhendifferenz des Produkts zum Ölniveau im Reservoir so gering wie möglich. – Verwenden Sie einen Saugschlauch, der für einen Unter- druck von ≥ -0,5 bar (z. B.
5 | Montage / Installation HYDAC FILTER SYSTEMS GMBH HINWEIS Zu hoher Eingangsdruck am Anschluss INLET OIL Das Koalesziergehäuse wird beschädigt. u Beachten Sie den maximalen zulässigen Betriebsdruck, siehe Technische Daten [} 26]. 5.3.3 Druckanschluss anschließen – OUTLET OIL Achten Sie darauf, dass die Nennweite der Druckleitung dem Anschlussgewinde des Gehäuses entspricht.
Seite 39
HYDAC FILTER SYSTEMS GMBH Montage / Installation | 5 Umwelttipp Ausgeschiedenes Wasser kann Teile vom Betriebsfluid enthal- Umweltgefahr u Entsorgen Sie das Wasser-Öl Gemisch umweltgerecht. MoWa OLS10-Z 4525255 de web 39 / 60...
5 | Montage / Installation HYDAC FILTER SYSTEMS GMBH 5.4 Inbetriebnahme Zur Inbetriebnahme gehen Sie wie folgt vor: 1. Setzen Sie die Koaleszierelemente in das Koaleszierge- häuse ein, siehe Koaleszierelemente wechseln [} 46]. 2. Öffnen Sie die Absperrarmatur am Anschluss IN- LET OIL.
HYDAC FILTER SYSTEMS GMBH Betrieb | 6 6 Betrieb Öffnen Sie die Absperrorgane zum Koalesziergehäuse und schalten Sie die Pumpe ein. Überwachen Sie täglich durch Sichtprüfung den Füllstand bzw. die Phasengrenze über die beiden Schaugläser (10) am Ko- alesziergehäuse. Passen Sie die Überwachungszyklen gemäß der Wassersätti- gung an.
Seite 42
6 | Betrieb HYDAC FILTER SYSTEMS GMBH 1. Stellen Sie ein geeignetes Behältnis (≈ 3,5 Liter) unter den Anschluss DRAIN WATER. 2. Öffnen Sie die installierte Absperrarmatur am Anschluss DRAIN WATER und lassen das Wasser kontrolliert ab. 3. Schließen Sie Die Absperrarmatur am Anschluss DRAIN WATER, sobald die Phasengrenze im unteren...
HYDAC FILTER SYSTEMS GMBH Störung beseitigen | 7 7 Störung beseitigen Um bei Störungen schnelle und umgehende Abhilfe zu schaf- fen, finden Sie in diesem Kapitel die häufigsten Störungen mit der Ursache und Abhilfe durch das geeignete Fachpersonal. Beim Betrieb des Produkts können sich folgende Störungen ergeben: Störung...
7 | Störung beseitigen HYDAC FILTER SYSTEMS GMBH Störung Ursache(n) Abhilfe Leckage am Ko- Falscher, fehlen- Prüfen Sie den alesziergehäuse. der oder defek- Dichtring des Fil- ter Dichtring. terelementes. Falls erforder- lich, tauschen Sie diesen aus. Der Deckel des Ziehen Sie die...
HYDAC FILTER SYSTEMS GMBH Wartung durchführen | 8 8 Wartung durchführen Für eine lange, störungsfreie Lebensdauer des Produkts sind regelmäßige Wartungstätigkeiten erforderlich. WARNUNG Hydrauliksystem steht unter Druck Gefahr von Körperverletzung u Führen Sie vor allen Arbeiten am Hydrauliksystem eine Druckentlastung durch.
8 | Wartung durchführen HYDAC FILTER SYSTEMS GMBH 8.2 Sichtprüfung durchführen Prüfen Sie das Produkt täglich auf Undichtigkeiten, verspröde- te Schläuche und Kabel. Lassen Sie versprödete oder beschä- digte Teile umgehend austauschen. 8.3 Koaleszierelemente wechseln Die Koaleszierelemente verschleißen sehr abhängig von dem Verschmutzungsgrad des Betriebsmediums.
Seite 47
HYDAC FILTER SYSTEMS GMBH Wartung durchführen | 8 6. Lösen Sie die obere Spannklammer am Koaleszierge- häuse mit einem Schraubenschlüssel = 13 mm im Gegenuhrzeigersinn. 7. 1. Nehmen Sie die Spannklammer (2400) ab. 2. Heben Sie den Deckel nach oben und legen diesen seitlich ab.
Seite 48
8 | Wartung durchführen HYDAC FILTER SYSTEMS GMBH 10. Ziehen Sie die Koaleszierelemente aus den Elementauf- nahmen und entsorgen Sie diese umweltgerecht. 11. Benetzen Sie den O-Ring am Koaleszierelement leicht mit dem Betriebsfluid. 12. Setzen Sie die neuen Koaleszierelemente durch leichtes Eindrehen in die Elementaufnahmen ein.
Seite 49
HYDAC FILTER SYSTEMS GMBH Wartung durchführen | 8 16. 1. Legen Sie den Deckel auf das Koalesziergehäuse. 2. Geben Sie die Spannklammer über das Koaleszierge- häuse. 17. Ziehen Sie die Spannklammer mit dem Schrauben- schlüssel = 13 mm mit maximal 20 Nm gleichmäßig Schrauben Sie die Kontermutter auf und sichern Sie die Verbindung.
9 | Außerbetriebnahme / Entsorgung HYDAC FILTER SYSTEMS GMBH 9 Außerbetriebnahme / Entsorgung In den nachfolgenden Kapiteln erhalten Sie Informationen zur vorübergehenden / endgültigen Außerbetriebnahme sowie der Entsorgung des Produktes. 9.1 Vorübergehende Außerbetriebnahme Wird das Produkt vorübergehend außer Betrieb genommen, genügen folgende Maßnahmen:...
HYDAC FILTER SYSTEMS GMBH Anhang | A A Anhang In diesem Anhang finden Sie ergänzende Informationen zum Produkt. A.1 Kundendienst finden Die Kontaktdaten wie Telefonnummern, E-Mail- oder Versand- adressen für Hotline, Produktsupport, Kundendienst, Nieder- lassungen, Servicepartner für Instandhaltung, Reparatur und Ersatzteile finden Sie auf unserer Homepage www.hydac.com.
A | Anhang HYDAC FILTER SYSTEMS GMBH A.2 Ersatzteile und Zubehör finden Für das Produkt stehen die nachfolgenden Ersatzteile und Zu- behörteile zur Verfügung. A.2.1 Ersatzteile Für einen langen, störungsfreien Lebenszyklus des Produkts verwenden Sie ausschließlich Original-Ersatzteile. Geben Sie bei der Bestellung von Ersatzteilen und Zubehör stets die ge- naue Typenbezeichnung sowie die Seriennummer an.
Seite 53
HYDAC FILTER SYSTEMS GMBH Abbildungsverzeichnis Abbildungsverzeichnis Übersicht / Beschriftung der Titelseite............Abb. 1 Typenschlüssel..................Abb. 2 Abmessungen in mm................Abb. 3 Hydraulikschema OLS10/Z mit manuellem Wasserablass ...... Abb. 4 Bestandteile OLS 10/Z mit manuellem Wasserablass ......Abb. 5 OLS transportieren ...................
HYDAC FILTER SYSTEMS GMBH Glossar Glossar Bedienpersonal - Allgemein Fachpersonal - Mechaniker Diese Personen sind im Umgang und der Bedienung mit dem Produkt eingewiesen und über mögliche Ge- fahren, für Leib und Leben, Sach- und Umweltschaden, bei unsachge- Diese Personen besitzen eine spe- mäßem Verhalten informiert.
