Filterelement wechseln
Erforderliches Werkzeug:
Wechseln Sie die Filterelemente am Spül- und Rücklauffilter gemäß dem
Wartungsplan.
Zum Wechseln des Filterelementes, gehen Sie wie folgt vor:
1. Demotieren Sie die linke
Seitenverkleidung.
Dazu die beiden Verschlüsse mittels
dem mitgelieferten Vierkantschlüssel in
einer 90° Drehung im
Gegenuhrzeigersinn öffnen. Die
Seitenverkleidung von der CTU weg
kippen und nach oben aus der unteren
Führung nehmen.
Entfernen Sie den Potentialausgleich zur
Seitenverkleidung.

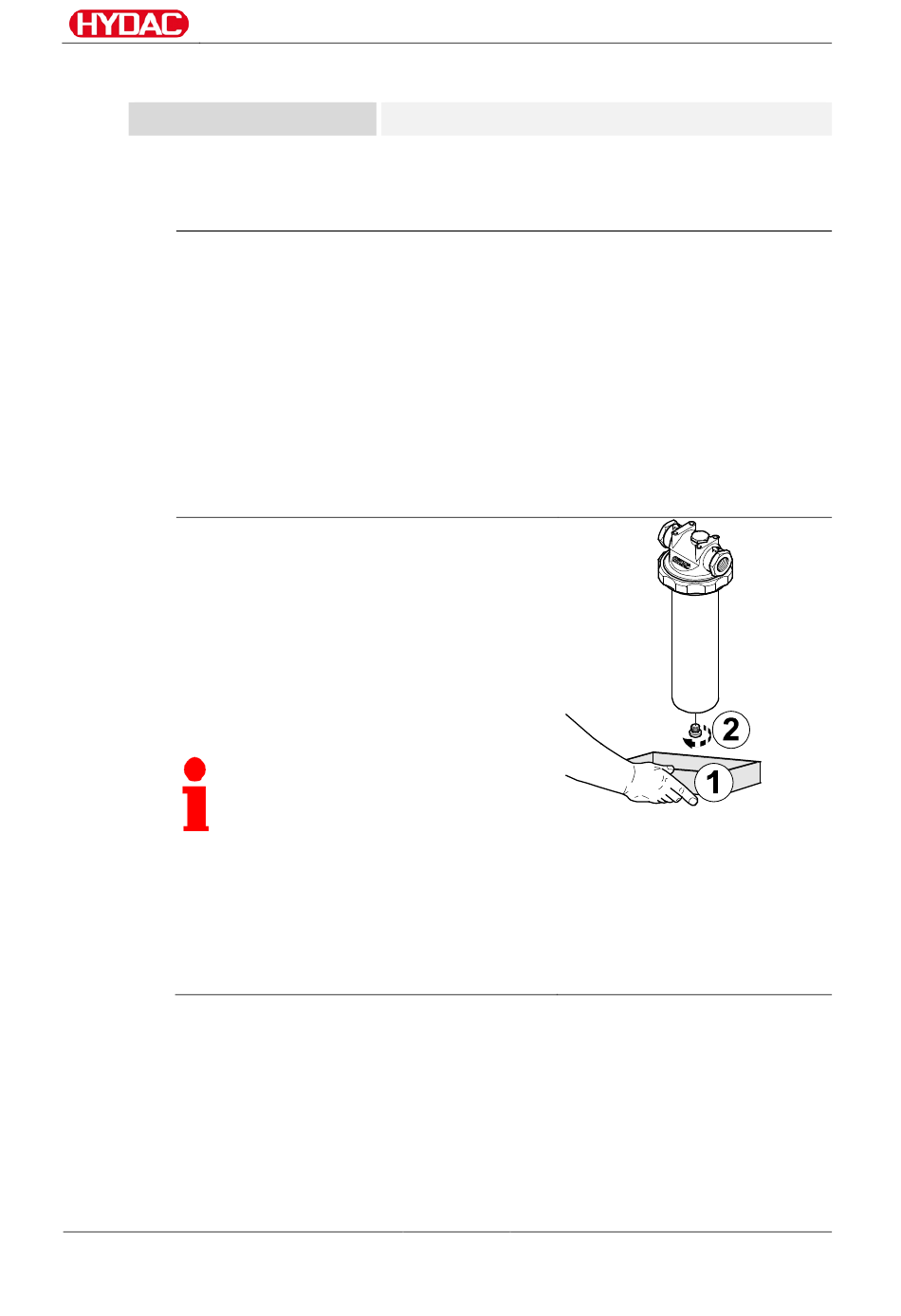

2. Lassen Sie die Prüfflüssigkeit aus dem
Filtergehäuse ab.
Drehen Sie dazu vorsichtig den
Ablassstopfen (2) am unteren Ende des
Filtertopfes mittels eines
Innensechskantschlüssels 6 mm im
Uhrzeigersinn.
Der Ablassstopfen enthält
Entlüftungsschlitze.
Im Filtertopf befindet sich ≈ 1,5 Liter
Prüfflüssigkeit.
Fangen Sie die austretende
Prüfflüssigkeit mit einem geeigneten
Behältnis auf und geben Sie diese nach
dem Elementwechsel in den
Analyseraum.
