Filtermembranhalter CTMH kaskadieren

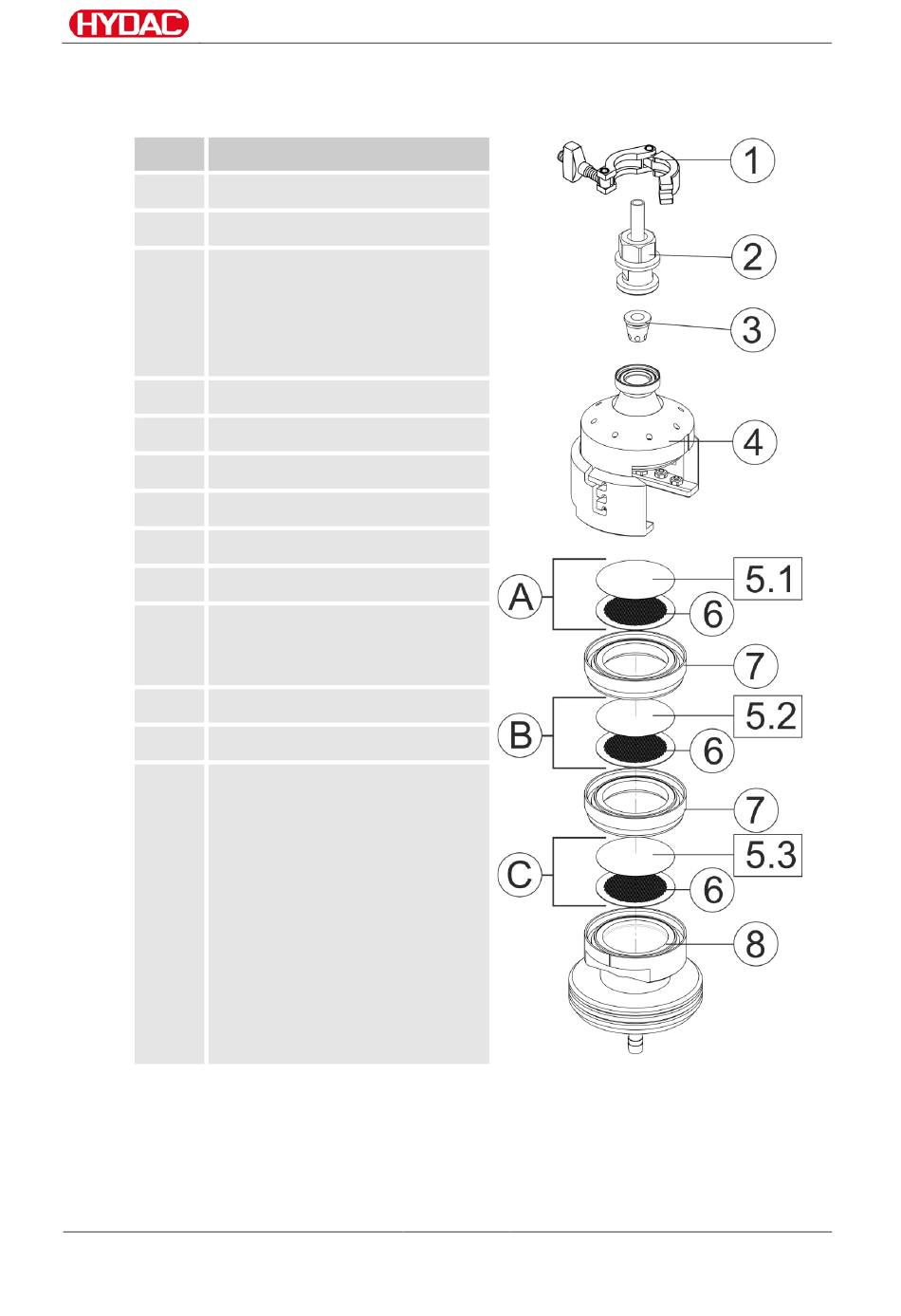

Kaskadieren Sie die Filtermembrane gemäß der nachfolgenden Abbildung:
Pos. Bezeichnung
1 Kupplung
2 Schlauchanschluss
3 Diffusor
(Diffusor - sorgt für eine
gleichmäßige Verteilung der
Analyseflüssigkeit über die
gesamte Filtermembrane)
4 Filtermembranhalter - Oberteil
5.1 Filtermembrane, 100 µm
5.2 Filtermembrane, 20 µm
5.3 Filtermembrane, 5 µm
6 Stützsieb
7 Zwischenring
8 Filtermembranhalter –
Unterteil mit
Schlauchanschluss
A 1. Kaskade – grob
B 2. Kaskade – mittel
C 3. Kaskade – fein
