HYDAC FILTER SYSTEMS CTU 1 3 Serie Betriebs- Und Wartungsanleitung Seite 40

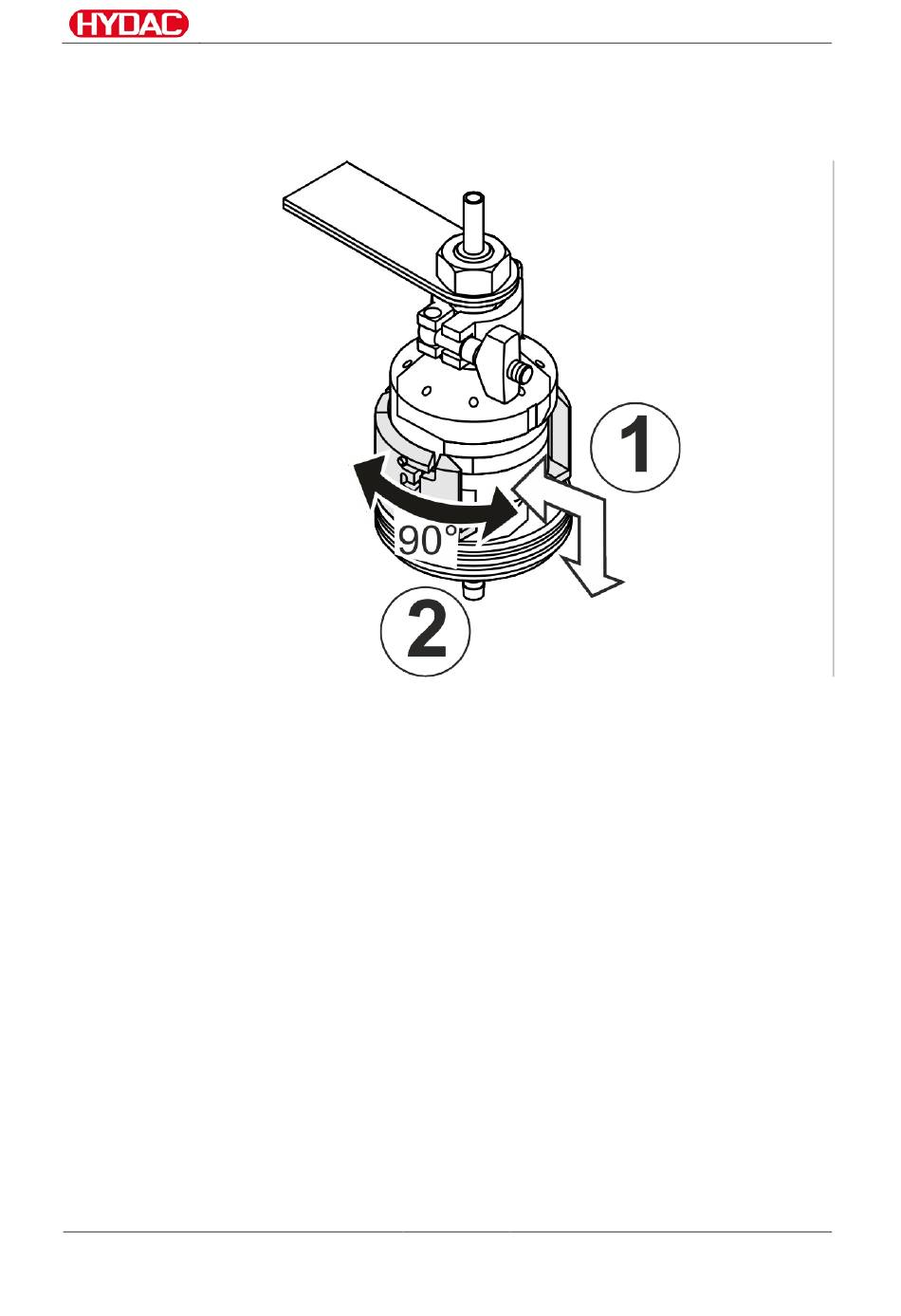

Filtermembranhalter CTMH (ContaminationTest Membrane Holder)
Durch die Bauart wird die Filtermembrane im Unterteil (2) des
Membranhalters funktionsdicht an das Oberteil gepresst.
Der Filtermembranhalter CTMH besitzt drei Höhenpositionen für eine 3-fach
Kaskadierung. Wählen Sie die Höhe entsprechend Ihrer gewünschten
Kaskadierung.
Um den Filtermembranhalter zu verschließen ist eine Drehung des
Oberteiles um 90° ausreichend.
Beachten Sie, dass das die Schlüsselweite am Unterteil links und rechts
sichtbar ist um das Unterteil in das Oberteil einzuführen.
CTU 1x3x Serie
BeWa CTU1x3x 3631694d de 2017-03-13.docx
Filtermembranhalter bedienen
de
Seite 40 / 92
2017-03-13
