F
KIT COMPTE-COUPS
3
1
2
F

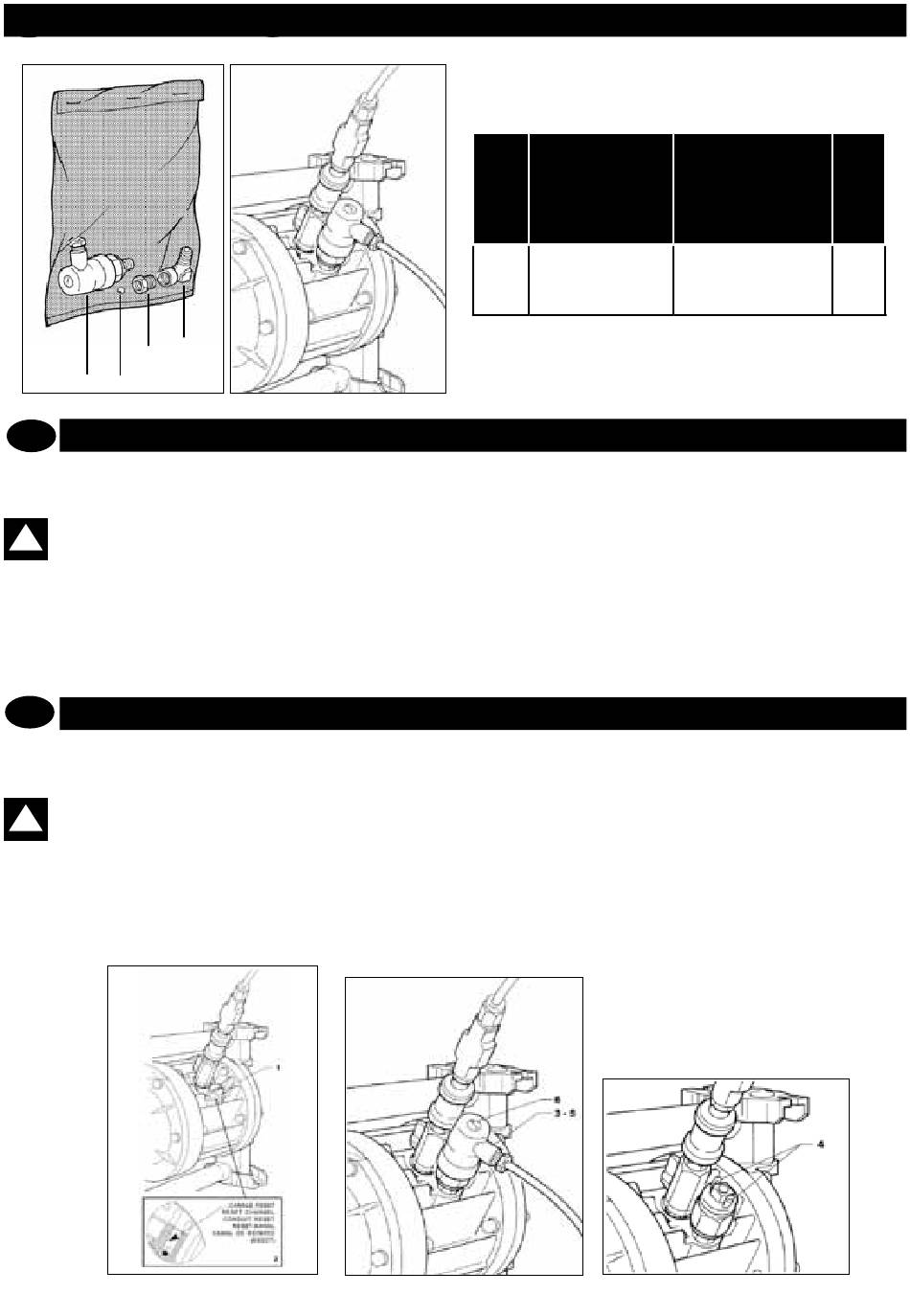

SCHÉMA DE MONTAGE KIT COMPTE-COUPS
Le KIT COMPTE-COUPS est fourni muni de pressostat, des
éventuels raccords et bille.
ATTENTION : cette opération doit être effectuée
!
avec la pompe à l'arrêt et sectionnée de la source
d'alimentation et du produit.
1. Démonter et enlever le RESET.
2. Introduire la bille dans le trou du RESET; avec un poinçon
adapté, chanfreiner le siège de la bille.
3. Donner lieu au montage du pressostat avec un raccord
éventuel.
D
MONTAGESCHEMA BAUSATZ STOSSZÄHLER
Der BAUSATZ STOSSZÄHLER wird mit Druckwächter, even-
tuellen Anschlüssen und Kugel geliefert.
ACHTUNG: Bei dieser Arbeit muss die Pump ab-
!
geschaltet und von den Produkt- und Versorgung-
squellen abgeklemmt sein.
1. RESET ausbauen und entfernen.
2. Die Kugel in das Loch im RESET-Kanal einsetzen;Den Ku-
gelsitz mit einem geeigneten Wergzeug abschrägen.
3. Den Druckwächter und die eventuellen Anschlüsse mon-
D
BAUSATZSTOSSZÄHLER
3
POS.
F
POS.
DESCRIPTION
1
Pressostat
2
Bille
3
Raccords
4. Remonter la pipette.
5. Enlever la pipette et effectuer le raccor-dement des contacts
électriques pour la commande à distance du signal pour le
décompte.
6. Pour effectuer le réglage de la sensibilité d'intervention
du pressostat enlever le bou-chon et avec un tournevis faire
tourner la vis de réglage
HORAIRE = pression d'intervention plus importante;
SENS INVERSE AUX AIGUILLES D'UNE MONTRE = pression
d'intervention moins importante;
Le montage du KIT COMPTE-COUPS est ainsi terminé
tieren.
4. Die Pipette wieder einbauen.
5. Die Pipette herausnehmen und die Stromkontakte an-
chließen, damit das Zählsignal übertragen wird.
6. Die Auslösechwelle des Druckwächters wird folgendermaßen
eingestellt: Stopfenabnehmen und die Stellschraube mit einem
Schraubendreher regulieren.
IM UHRZEIGERSINN = größerer Auslösedruck;
GEGEN DEN UHRZEIGERSINN = kleinerer Auslösedruck.
Nun ist der BAUSATZ STOSSZÄHLER fertig montiert.
39
Q.tà
D
Q.ty
BESCHREIBUNG
Druckwächter
Kugel
Anschlüsse
