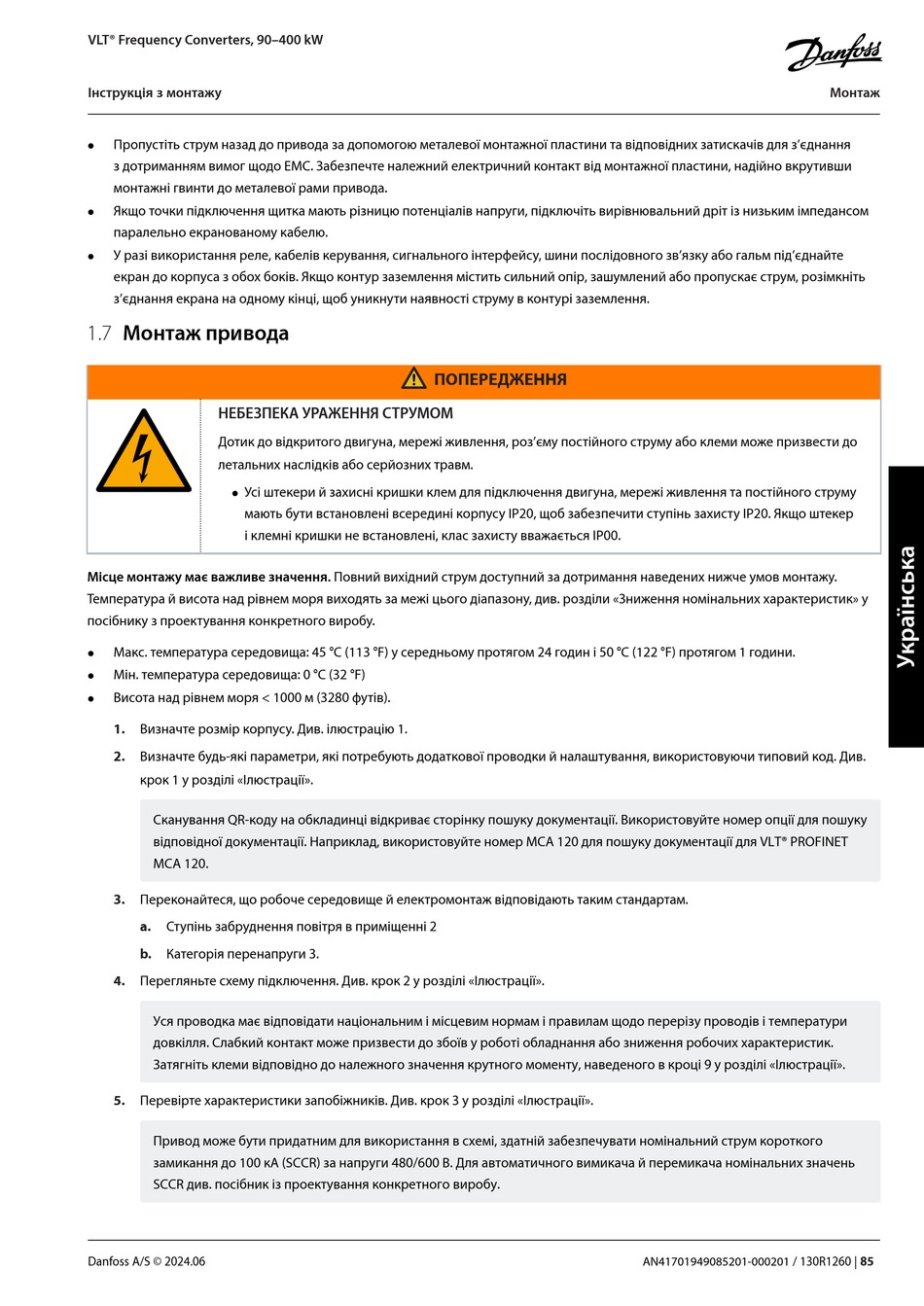

VLT® Frequency Converters, 90–400 kW
Інструкція з монтажу
Пропустіть струм назад до привода за допомогою металевої монтажної пластини та відповідних затискачів для з'єднання

з дотриманням вимог щодо ЕМС. Забезпечте належний електричний контакт від монтажної пластини, надійно вкрутивши
монтажні гвинти до металевої рами привода.
Якщо точки підключення щитка мають різницю потенціалів напруги, підключіть вирівнювальний дріт із низьким імпедансом

паралельно екранованому кабелю.
У разі використання реле, кабелів керування, сигнального інтерфейсу, шини послідовного зв'язку або гальм під'єднайте

екран до корпуса з обох боків. Якщо контур заземлення містить сильний опір, зашумлений або пропускає струм, розімкніть
з'єднання екрана на одному кінці, щоб уникнути наявності струму в контурі заземлення.
1.7 Монтаж привода
НЕБЕЗПЕКА УРАЖЕННЯ СТРУМОМ
Дотик до відкритого двигуна, мережі живлення, роз'єму постійного струму або клеми може призвести до
летальних наслідків або серйозних травм.
Усі штекери й захисні кришки клем для підключення двигуна, мережі живлення та постійного струму

мають бути встановлені всередині корпусу IP20, щоб забезпечити ступінь захисту IP20. Якщо штекер
і клемні кришки не встановлені, клас захисту вважається IP00.
Місце монтажу має важливе значення. Повний вихідний струм доступний за дотримання наведених нижче умов монтажу.
Температура й висота над рівнем моря виходять за межі цього діапазону, див. розділи «Зниження номінальних характеристик» у
посібнику з проектування конкретного виробу.
Макс. температура середовища: 45 °C (113 °F) у середньому протягом 24 годин і 50 °C (122 °F) протягом 1 години.

Мін. температура середовища: 0 °C (32 °F)

Висота над рівнем моря < 1000 м (3280 футів).

1.
Визначте розмір корпусу. Див. ілюстрацію 1.
2.
Визначте будь-які параметри, які потребують додаткової проводки й налаштування, використовуючи типовий код. Див.
крок 1 у розділі «Ілюстрації».
Сканування QR-коду на обкладинці відкриває сторінку пошуку документації. Використовуйте номер опції для пошуку
відповідної документації. Наприклад, використовуйте номер MCA 120 для пошуку документації для VLT® PROFINET
MCA 120.
3.
Переконайтеся, що робоче середовище й електромонтаж відповідають таким стандартам.
a.
Ступінь забруднення повітря в приміщенні 2
b.
Категорія перенапруги 3.
4.
Перегляньте схему підключення. Див. крок 2 у розділі «Ілюстрації».
Уся проводка має відповідати національним і місцевим нормам і правилам щодо перерізу проводів і температури
довкілля. Слабкий контакт може призвести до збоїв у роботі обладнання або зниження робочих характеристик.
Затягніть клеми відповідно до належного значення крутного моменту, наведеного в кроці 9 у розділі «Ілюстрації».
5.
Перевірте характеристики запобіжників. Див. крок 3 у розділі «Ілюстрації».
Привод може бути придатним для використання в схемі, здатній забезпечувати номінальний струм короткого
замикання до 100 кА (SCCR) за напруги 480/600 В. Для автоматичного вимикача й перемикача номінальних значень
SCCR див. посібник із проектування конкретного виробу.
