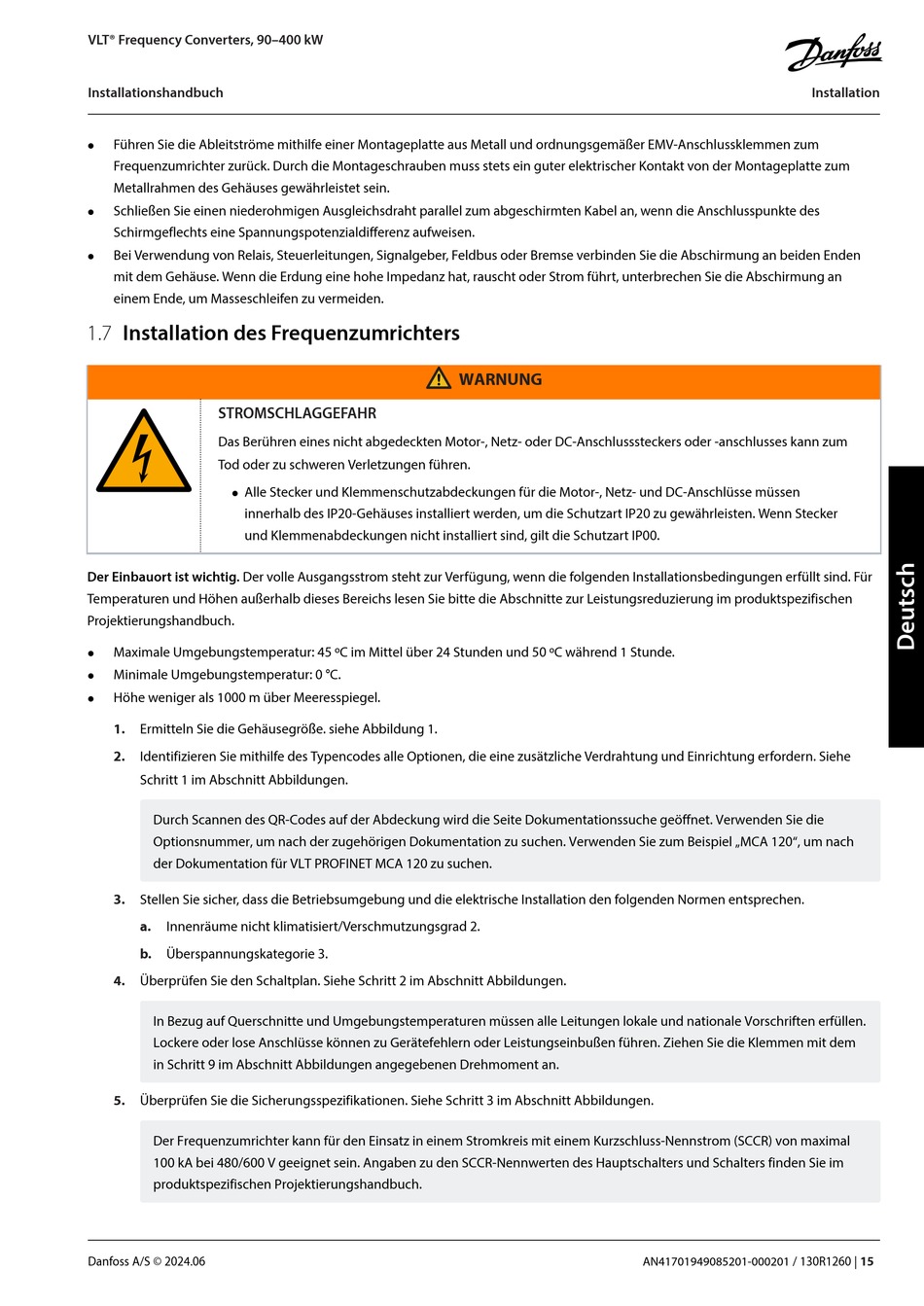

Danfoss VLT FC 102 Installationshandbuch Seite 15

VLT® Frequency Converters, 90–400 kW
Installationshandbuch
Führen Sie die Ableitströme mithilfe einer Montageplatte aus Metall und ordnungsgemäßer EMV-Anschlussklemmen zum

Frequenzumrichter zurück. Durch die Montageschrauben muss stets ein guter elektrischer Kontakt von der Montageplatte zum
Metallrahmen des Gehäuses gewährleistet sein.
Schließen Sie einen niederohmigen Ausgleichsdraht parallel zum abgeschirmten Kabel an, wenn die Anschlusspunkte des

Schirmgeflechts eine Spannungspotenzialdifferenz aufweisen.
Bei Verwendung von Relais, Steuerleitungen, Signalgeber, Feldbus oder Bremse verbinden Sie die Abschirmung an beiden Enden

mit dem Gehäuse. Wenn die Erdung eine hohe Impedanz hat, rauscht oder Strom führt, unterbrechen Sie die Abschirmung an
einem Ende, um Masseschleifen zu vermeiden.
1.7 Installation des Frequenzumrichters
STROMSCHLAGGEFAHR
Das Berühren eines nicht abgedeckten Motor-, Netz- oder DC-Anschlusssteckers oder -anschlusses kann zum
Tod oder zu schweren Verletzungen führen.
Alle Stecker und Klemmenschutzabdeckungen für die Motor-, Netz- und DC-Anschlüsse müssen

innerhalb des IP20-Gehäuses installiert werden, um die Schutzart IP20 zu gewährleisten. Wenn Stecker
und Klemmenabdeckungen nicht installiert sind, gilt die Schutzart IP00.
Der Einbauort ist wichtig. Der volle Ausgangsstrom steht zur Verfügung, wenn die folgenden Installationsbedingungen erfüllt sind. Für
Temperaturen und Höhen außerhalb dieses Bereichs lesen Sie bitte die Abschnitte zur Leistungsreduzierung im produktspezifischen
Projektierungshandbuch.
Maximale Umgebungstemperatur: 45 ºC im Mittel über 24 Stunden und 50 ºC während 1 Stunde.

Minimale Umgebungstemperatur: 0 °C.

Höhe weniger als 1000 m über Meeresspiegel.

1.
Ermitteln Sie die Gehäusegröße. siehe Abbildung 1.
2.
Identifizieren Sie mithilfe des Typencodes alle Optionen, die eine zusätzliche Verdrahtung und Einrichtung erfordern. Siehe
Schritt 1 im Abschnitt Abbildungen.
Durch Scannen des QR-Codes auf der Abdeckung wird die Seite Dokumentationssuche geöffnet. Verwenden Sie die
Optionsnummer, um nach der zugehörigen Dokumentation zu suchen. Verwenden Sie zum Beispiel „MCA 120", um nach
der Dokumentation für VLT PROFINET MCA 120 zu suchen.
3.
Stellen Sie sicher, dass die Betriebsumgebung und die elektrische Installation den folgenden Normen entsprechen.
a.
Innenräume nicht klimatisiert/Verschmutzungsgrad 2.
b.
Überspannungskategorie 3.
4.
Überprüfen Sie den Schaltplan. Siehe Schritt 2 im Abschnitt Abbildungen.
In Bezug auf Querschnitte und Umgebungstemperaturen müssen alle Leitungen lokale und nationale Vorschriften erfüllen.
Lockere oder lose Anschlüsse können zu Gerätefehlern oder Leistungseinbußen führen. Ziehen Sie die Klemmen mit dem
in Schritt 9 im Abschnitt Abbildungen angegebenen Drehmoment an.
5.
Überprüfen Sie die Sicherungsspezifikationen. Siehe Schritt 3 im Abschnitt Abbildungen.
Der Frequenzumrichter kann für den Einsatz in einem Stromkreis mit einem Kurzschluss-Nennstrom (SCCR) von maximal
100 kA bei 480/600 V geeignet sein. Angaben zu den SCCR-Nennwerten des Hauptschalters und Schalters finden Sie im
produktspezifischen Projektierungshandbuch.
