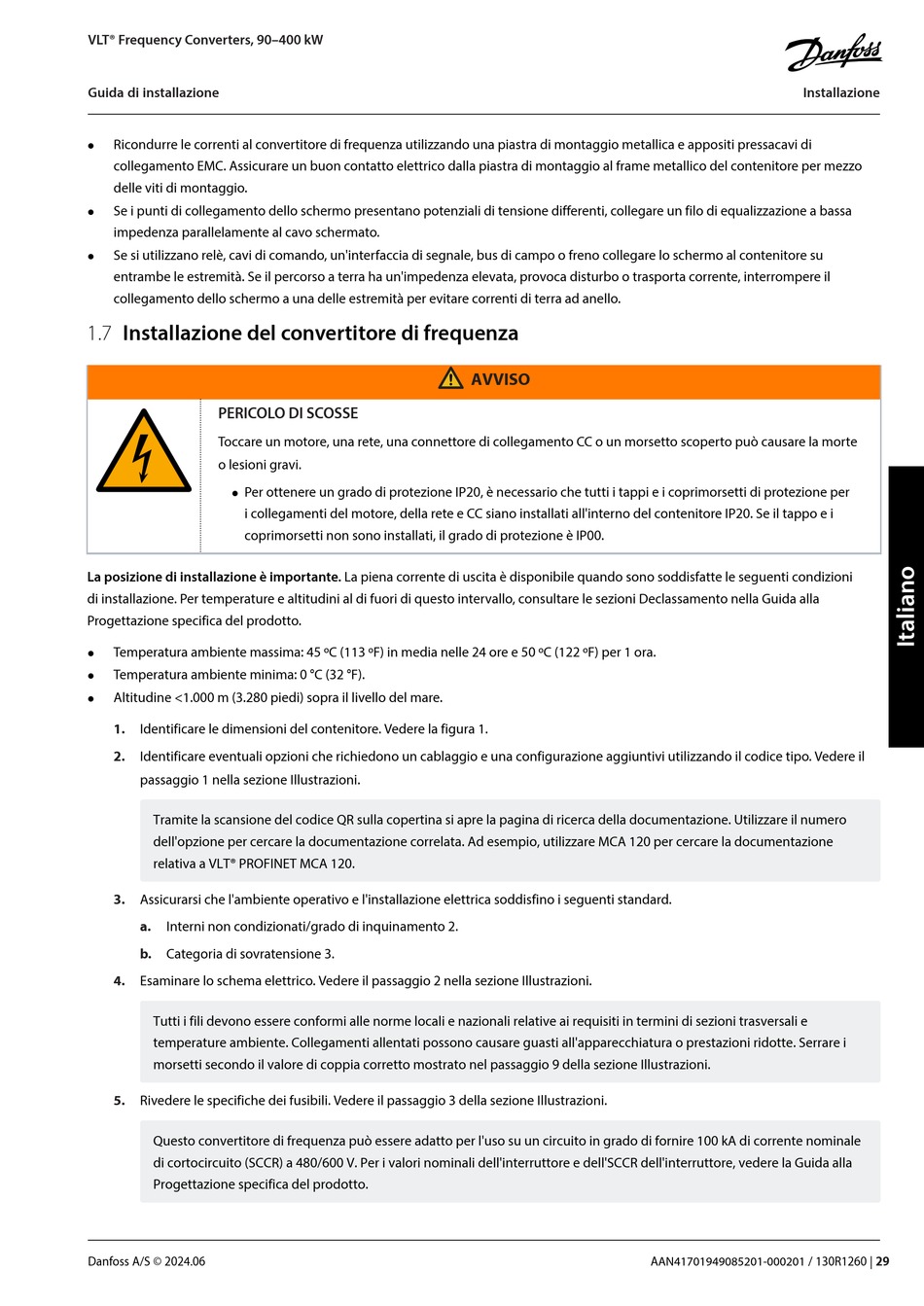

VLT® Frequency Converters, 90–400 kW
Guida di installazione
Ricondurre le correnti al convertitore di frequenza utilizzando una piastra di montaggio metallica e appositi pressacavi di
collegamento EMC. Assicurare un buon contatto elettrico dalla piastra di montaggio al frame metallico del contenitore per mezzo
delle viti di montaggio.
Se i punti di collegamento dello schermo presentano potenziali di tensione differenti, collegare un filo di equalizzazione a bassa
impedenza parallelamente al cavo schermato.
Se si utilizzano relè, cavi di comando, un'interfaccia di segnale, bus di campo o freno collegare lo schermo al contenitore su
entrambe le estremità. Se il percorso a terra ha un'impedenza elevata, provoca disturbo o trasporta corrente, interrompere il
collegamento dello schermo a una delle estremità per evitare correnti di terra ad anello.
1.7
Installazione del convertitore di frequenza
PERICOLO DI SCOSSE
Toccare un motore, una rete, una connettore di collegamento CC o un morsetto scoperto può causare la morte
o lesioni gravi.
Per ottenere un grado di protezione IP20, è necessario che tutti i tappi e i coprimorsetti di protezione per
i collegamenti del motore, della rete e CC siano installati all'interno del contenitore IP20. Se il tappo e i
coprimorsetti non sono installati, il grado di protezione è IP00.
La posizione di installazione è importante. La piena corrente di uscita è disponibile quando sono soddisfatte le seguenti condizioni
di installazione. Per temperature e altitudini al di fuori di questo intervallo, consultare le sezioni Declassamento nella Guida alla
Progettazione specifica del prodotto.
Temperatura ambiente massima: 45 ºC (113 ºF) in media nelle 24 ore e 50 ºC (122 ºF) per 1 ora.
Temperatura ambiente minima: 0 °C (32 °F).
Altitudine <1.000 m (3.280 piedi) sopra il livello del mare.
1.
Identificare le dimensioni del contenitore. Vedere la figura 1.
2.
Identificare eventuali opzioni che richiedono un cablaggio e una configurazione aggiuntivi utilizzando il codice tipo. Vedere il
passaggio 1 nella sezione Illustrazioni.
Tramite la scansione del codice QR sulla copertina si apre la pagina di ricerca della documentazione. Utilizzare il numero
dell'opzione per cercare la documentazione correlata. Ad esempio, utilizzare MCA 120 per cercare la documentazione
relativa a VLT® PROFINET MCA 120.
3.
Assicurarsi che l'ambiente operativo e l'installazione elettrica soddisfino i seguenti standard.
a.
Interni non condizionati/grado di inquinamento 2.
b.
Categoria di sovratensione 3.
4.
Esaminare lo schema elettrico. Vedere il passaggio 2 nella sezione Illustrazioni.
Tutti i fili devono essere conformi alle norme locali e nazionali relative ai requisiti in termini di sezioni trasversali e
temperature ambiente. Collegamenti allentati possono causare guasti all'apparecchiatura o prestazioni ridotte. Serrare i
morsetti secondo il valore di coppia corretto mostrato nel passaggio 9 della sezione Illustrazioni.
5.
Rivedere le specifiche dei fusibili. Vedere il passaggio 3 della sezione Illustrazioni.
Questo convertitore di frequenza può essere adatto per l'uso su un circuito in grado di fornire 100 kA di corrente nominale
di cortocircuito (SCCR) a 480/600 V. Per i valori nominali dell'interruttore e dell'SCCR dell'interruttore, vedere la Guida alla
Progettazione specifica del prodotto.
Danfoss A/S © 2024.06
AVVISO
Installazione
AAN41701949085201-000201 / 130R1260 |
29
