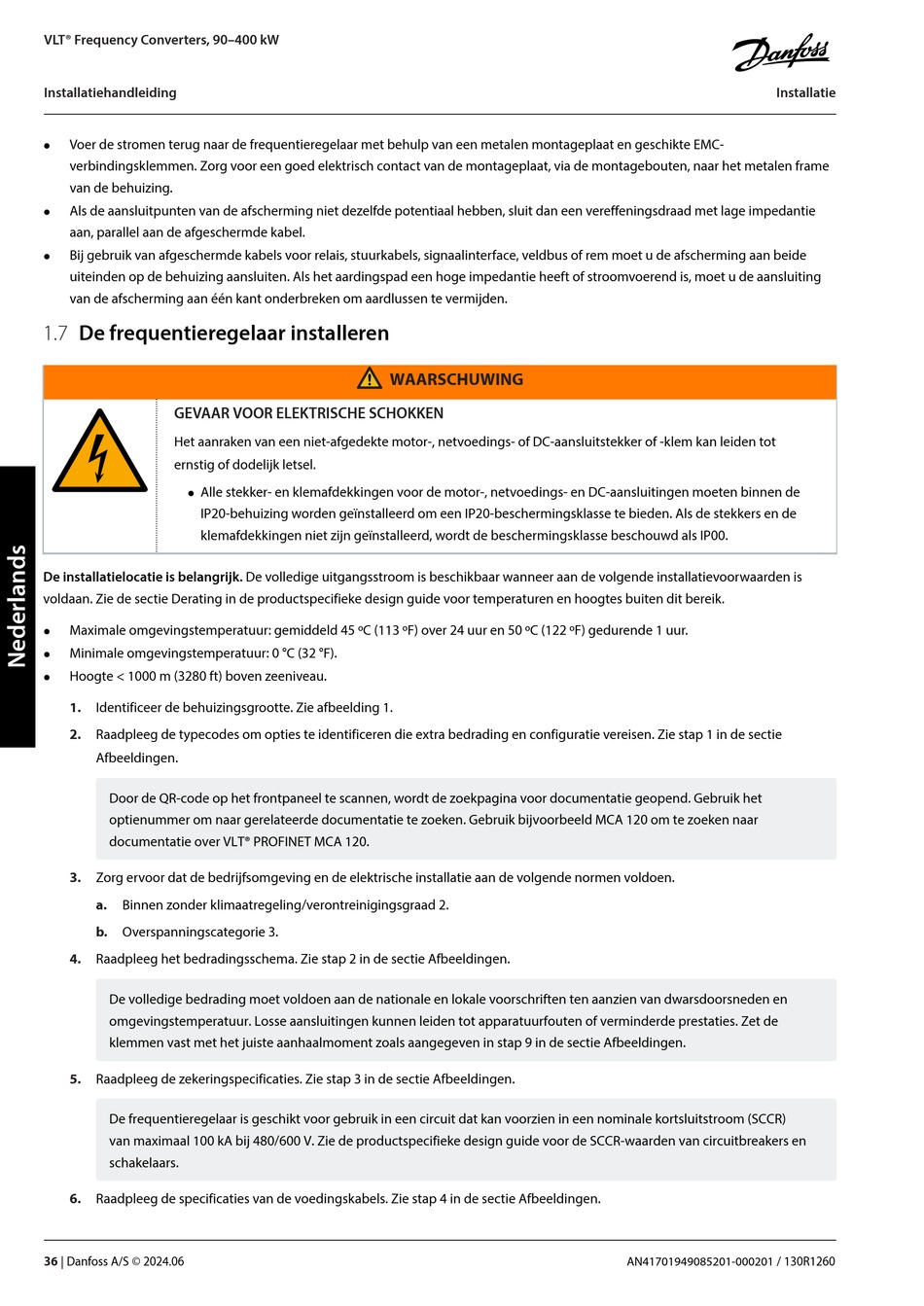

VLT® Frequency Converters, 90–400 kW
Installatiehandleiding
Voer de stromen terug naar de frequentieregelaar met behulp van een metalen montageplaat en geschikte EMC-

verbindingsklemmen. Zorg voor een goed elektrisch contact van de montageplaat, via de montagebouten, naar het metalen frame
van de behuizing.
Als de aansluitpunten van de afscherming niet dezelfde potentiaal hebben, sluit dan een vereffeningsdraad met lage impedantie

aan, parallel aan de afgeschermde kabel.
Bij gebruik van afgeschermde kabels voor relais, stuurkabels, signaalinterface, veldbus of rem moet u de afscherming aan beide

uiteinden op de behuizing aansluiten. Als het aardingspad een hoge impedantie heeft of stroomvoerend is, moet u de aansluiting
van de afscherming aan één kant onderbreken om aardlussen te vermijden.
1.7 De frequentieregelaar installeren
GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Het aanraken van een niet-afgedekte motor-, netvoedings- of DC-aansluitstekker of -klem kan leiden tot
ernstig of dodelijk letsel.
Alle stekker- en klemafdekkingen voor de motor-, netvoedings- en DC-aansluitingen moeten binnen de

IP20-behuizing worden geïnstalleerd om een IP20-beschermingsklasse te bieden. Als de stekkers en de
klemafdekkingen niet zijn geïnstalleerd, wordt de beschermingsklasse beschouwd als IP00.
De installatielocatie is belangrijk. De volledige uitgangsstroom is beschikbaar wanneer aan de volgende installatievoorwaarden is
voldaan. Zie de sectie Derating in de productspecifieke design guide voor temperaturen en hoogtes buiten dit bereik.
Maximale omgevingstemperatuur: gemiddeld 45 ºC (113 ºF) over 24 uur en 50 ºC (122 ºF) gedurende 1 uur.

Minimale omgevingstemperatuur: 0 °C (32 °F).

Hoogte < 1000 m (3280 ft) boven zeeniveau.

1.
Identificeer de behuizingsgrootte. Zie afbeelding 1.
2. Raadpleeg de typecodes om opties te identificeren die extra bedrading en configuratie vereisen. Zie stap 1 in de sectie
Afbeeldingen.
Door de QR-code op het frontpaneel te scannen, wordt de zoekpagina voor documentatie geopend. Gebruik het
optienummer om naar gerelateerde documentatie te zoeken. Gebruik bijvoorbeeld MCA 120 om te zoeken naar
documentatie over VLT® PROFINET MCA 120.
3.
Zorg ervoor dat de bedrijfsomgeving en de elektrische installatie aan de volgende normen voldoen.
a. Binnen zonder klimaatregeling/verontreinigingsgraad 2.
b. Overspanningscategorie 3.
4. Raadpleeg het bedradingsschema. Zie stap 2 in de sectie Afbeeldingen.
De volledige bedrading moet voldoen aan de nationale en lokale voorschriften ten aanzien van dwarsdoorsneden en
omgevingstemperatuur. Losse aansluitingen kunnen leiden tot apparatuurfouten of verminderde prestaties. Zet de
klemmen vast met het juiste aanhaalmoment zoals aangegeven in stap 9 in de sectie Afbeeldingen.
5.
Raadpleeg de zekeringspecificaties. Zie stap 3 in de sectie Afbeeldingen.
De frequentieregelaar is geschikt voor gebruik in een circuit dat kan voorzien in een nominale kortsluitstroom (SCCR)
van maximaal 100 kA bij 480/600 V. Zie de productspecifieke design guide voor de SCCR-waarden van circuitbreakers en
schakelaars.
6.
Raadpleeg de specificaties van de voedingskabels. Zie stap 4 in de sectie Afbeeldingen.
36
| Danfoss A/S © 2024.06
WAARSCHUWING
Installatie
AN41701949085201-000201 / 130R1260
