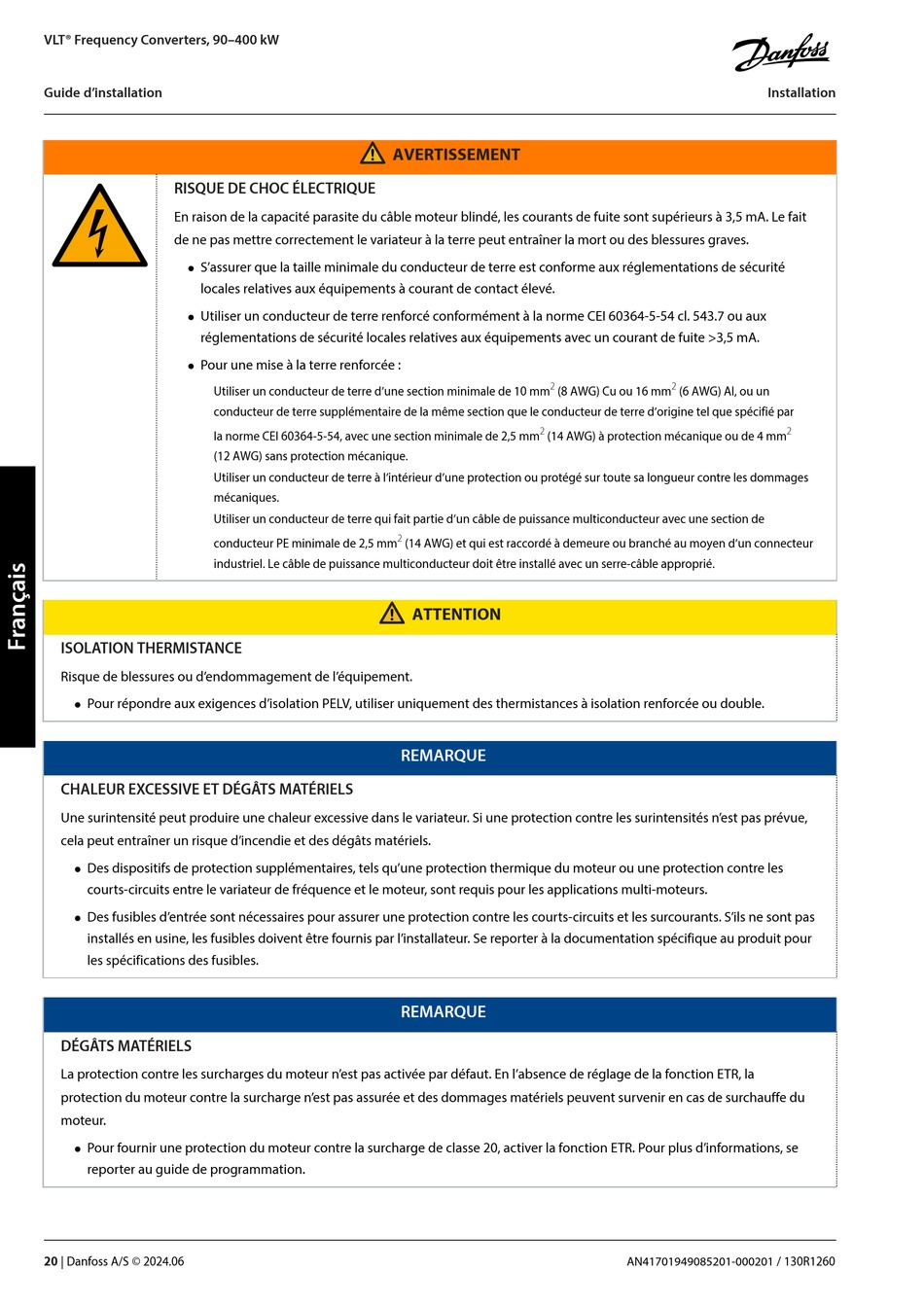

VLT® Frequency Converters, 90–400 kW
Guide d'installation
RISQUE DE CHOC ÉLECTRIQUE
En raison de la capacité parasite du câble moteur blindé, les courants de fuite sont supérieurs à 3,5 mA. Le fait
de ne pas mettre correctement le variateur à la terre peut entraîner la mort ou des blessures graves.
S'assurer que la taille minimale du conducteur de terre est conforme aux réglementations de sécurité

locales relatives aux équipements à courant de contact élevé.
Utiliser un conducteur de terre renforcé conformément à la norme CEI 60364-5-54 cl. 543.7 ou aux

réglementations de sécurité locales relatives aux équipements avec un courant de fuite >3,5 mA.
Pour une mise à la terre renforcée :

Utiliser un conducteur de terre d'une section minimale de 10 mm
conducteur de terre supplémentaire de la même section que le conducteur de terre d'origine tel que spécifié par
la norme CEI 60364-5-54, avec une section minimale de 2,5 mm
(12 AWG) sans protection mécanique.
Utiliser un conducteur de terre à l'intérieur d'une protection ou protégé sur toute sa longueur contre les dommages
mécaniques.
Utiliser un conducteur de terre qui fait partie d'un câble de puissance multiconducteur avec une section de
conducteur PE minimale de 2,5 mm
industriel. Le câble de puissance multiconducteur doit être installé avec un serre-câble approprié.
ISOLATION THERMISTANCE
Risque de blessures ou d'endommagement de l'équipement.
Pour répondre aux exigences d'isolation PELV, utiliser uniquement des thermistances à isolation renforcée ou double.

CHALEUR EXCESSIVE ET DÉGÂTS MATÉRIELS
Une surintensité peut produire une chaleur excessive dans le variateur. Si une protection contre les surintensités n'est pas prévue,
cela peut entraîner un risque d'incendie et des dégâts matériels.
Des dispositifs de protection supplémentaires, tels qu'une protection thermique du moteur ou une protection contre les

courts-circuits entre le variateur de fréquence et le moteur, sont requis pour les applications multi-moteurs.
Des fusibles d'entrée sont nécessaires pour assurer une protection contre les courts-circuits et les surcourants. S'ils ne sont pas

installés en usine, les fusibles doivent être fournis par l'installateur. Se reporter à la documentation spécifique au produit pour
les spécifications des fusibles.
DÉGÂTS MATÉRIELS
La protection contre les surcharges du moteur n'est pas activée par défaut. En l'absence de réglage de la fonction ETR, la
protection du moteur contre la surcharge n'est pas assurée et des dommages matériels peuvent survenir en cas de surchauffe du
moteur.
Pour fournir une protection du moteur contre la surcharge de classe 20, activer la fonction ETR. Pour plus d'informations, se

reporter au guide de programmation.
20
| Danfoss A/S © 2024.06
AVERTISSEMENT
2
(8 AWG) Cu ou 16 mm
2
(14 AWG) à protection mécanique ou de 4 mm
2
(14 AWG) et qui est raccordé à demeure ou branché au moyen d'un connecteur
ATTENTION
REMARQUE
REMARQUE
Installation
2
(6 AWG) Al, ou un
2
AN41701949085201-000201 / 130R1260
