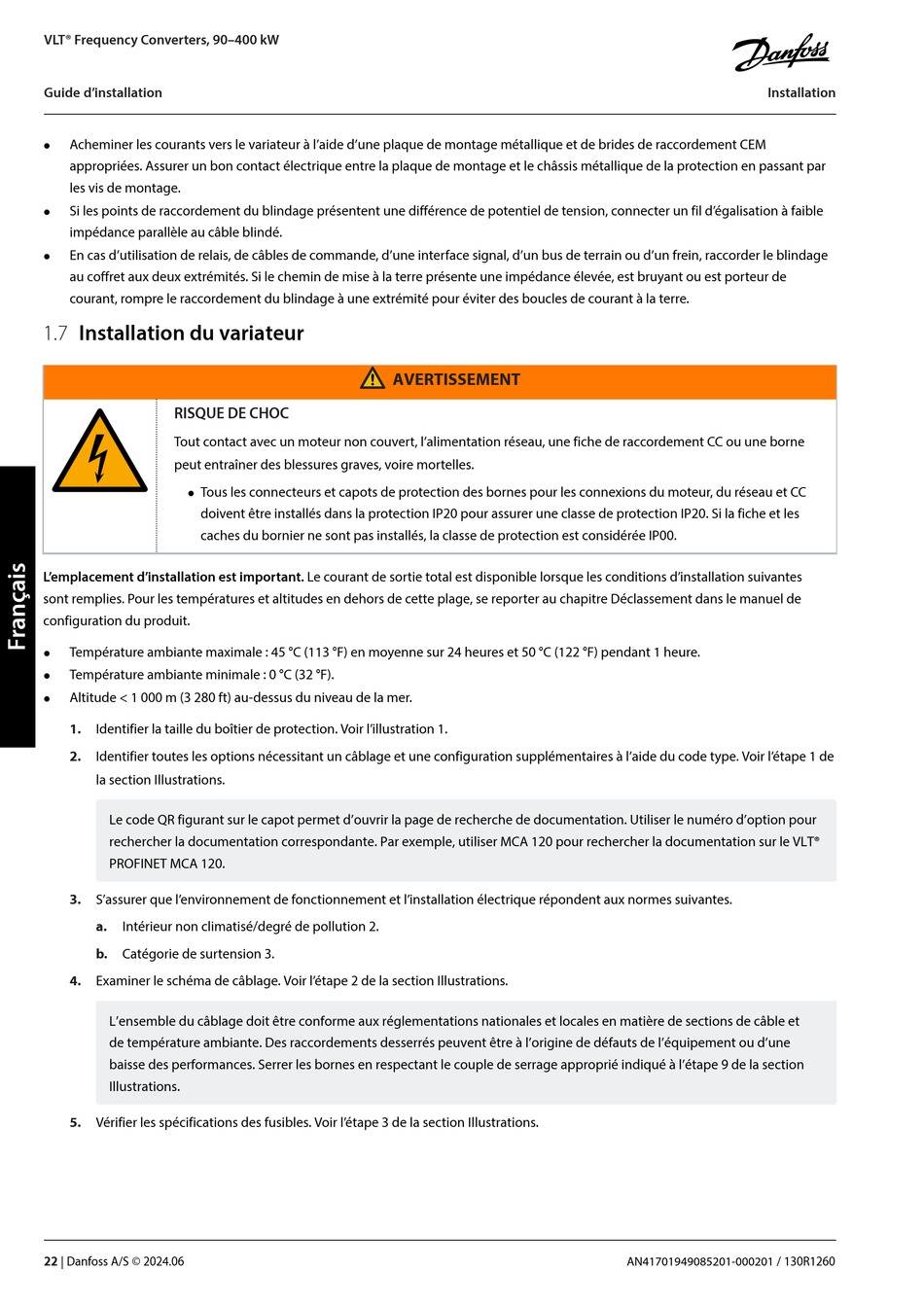

VLT® Frequency Converters, 90–400 kW
Guide d'installation
Acheminer les courants vers le variateur à l'aide d'une plaque de montage métallique et de brides de raccordement CEM

appropriées. Assurer un bon contact électrique entre la plaque de montage et le châssis métallique de la protection en passant par
les vis de montage.
Si les points de raccordement du blindage présentent une différence de potentiel de tension, connecter un fil d'égalisation à faible

impédance parallèle au câble blindé.
En cas d'utilisation de relais, de câbles de commande, d'une interface signal, d'un bus de terrain ou d'un frein, raccorder le blindage

au coffret aux deux extrémités. Si le chemin de mise à la terre présente une impédance élevée, est bruyant ou est porteur de
courant, rompre le raccordement du blindage à une extrémité pour éviter des boucles de courant à la terre.
1.7 Installation du variateur
RISQUE DE CHOC
Tout contact avec un moteur non couvert, l'alimentation réseau, une fiche de raccordement CC ou une borne
peut entraîner des blessures graves, voire mortelles.
Tous les connecteurs et capots de protection des bornes pour les connexions du moteur, du réseau et CC

doivent être installés dans la protection IP20 pour assurer une classe de protection IP20. Si la fiche et les
caches du bornier ne sont pas installés, la classe de protection est considérée IP00.
L'emplacement d'installation est important. Le courant de sortie total est disponible lorsque les conditions d'installation suivantes
sont remplies. Pour les températures et altitudes en dehors de cette plage, se reporter au chapitre Déclassement dans le manuel de
configuration du produit.
Température ambiante maximale : 45 °C (113 °F) en moyenne sur 24 heures et 50 °C (122 °F) pendant 1 heure.

Température ambiante minimale : 0 °C (32 °F).

Altitude < 1 000 m (3 280 ft) au-dessus du niveau de la mer.

1.
Identifier la taille du boîtier de protection. Voir l'illustration 1.
2.
Identifier toutes les options nécessitant un câblage et une configuration supplémentaires à l'aide du code type. Voir l'étape 1 de
la section Illustrations.
Le code QR figurant sur le capot permet d'ouvrir la page de recherche de documentation. Utiliser le numéro d'option pour
rechercher la documentation correspondante. Par exemple, utiliser MCA 120 pour rechercher la documentation sur le VLT®
PROFINET MCA 120.
3.
S'assurer que l'environnement de fonctionnement et l'installation électrique répondent aux normes suivantes.
a.
Intérieur non climatisé/degré de pollution 2.
b.
Catégorie de surtension 3.
4.
Examiner le schéma de câblage. Voir l'étape 2 de la section Illustrations.
L'ensemble du câblage doit être conforme aux réglementations nationales et locales en matière de sections de câble et
de température ambiante. Des raccordements desserrés peuvent être à l'origine de défauts de l'équipement ou d'une
baisse des performances. Serrer les bornes en respectant le couple de serrage approprié indiqué à l'étape 9 de la section
Illustrations.
5. Vérifier les spécifications des fusibles. Voir l'étape 3 de la section Illustrations.
