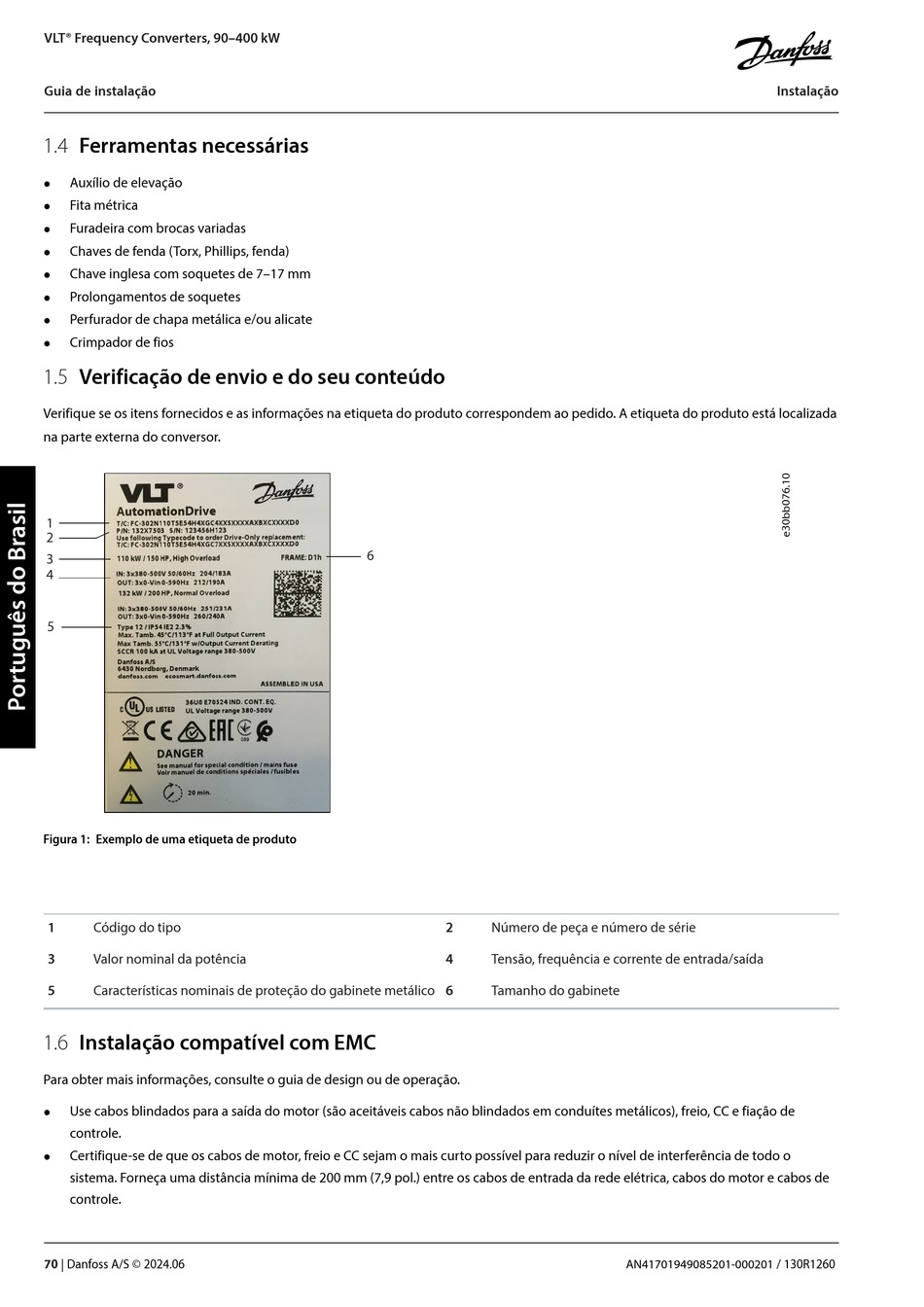

Danfoss VLT FC 102 Installationshandbuch Seite 70

VLT® Frequency Converters, 90–400 kW
Guia de instalação
1.4 Ferramentas necessárias
Auxílio de elevação

Fita métrica

Furadeira com brocas variadas

Chaves de fenda (Torx, Phillips, fenda)

Chave inglesa com soquetes de 7–17 mm

Prolongamentos de soquetes

Perfurador de chapa metálica e/ou alicate

Crimpador de fios

Verificação de envio e do seu conteúdo
1.5
Verifique se os itens fornecidos e as informações na etiqueta do produto correspondem ao pedido. A etiqueta do produto está localizada
na parte externa do conversor.
1
2
3
4
5
Figura 1: Exemplo de uma etiqueta de produto
1 Código do tipo
3
Valor nominal da potência
5 Características nominais de proteção do gabinete metálico 6
Instalação compatível com EMC
1.6
Para obter mais informações, consulte o guia de design ou de operação.
Use cabos blindados para a saída do motor (são aceitáveis cabos não blindados em conduítes metálicos), freio, CC e fiação de

controle.
Certifique-se de que os cabos de motor, freio e CC sejam o mais curto possível para reduzir o nível de interferência de todo o

sistema. Forneça uma distância mínima de 200 mm (7,9 pol.) entre os cabos de entrada da rede elétrica, cabos do motor e cabos de
controle.
70
| Danfoss A/S © 2024.06
6
2 Número de peça e número de série
4
Tensão, frequência e corrente de entrada/saída
Tamanho do gabinete
Instalação
AN41701949085201-000201 / 130R1260
