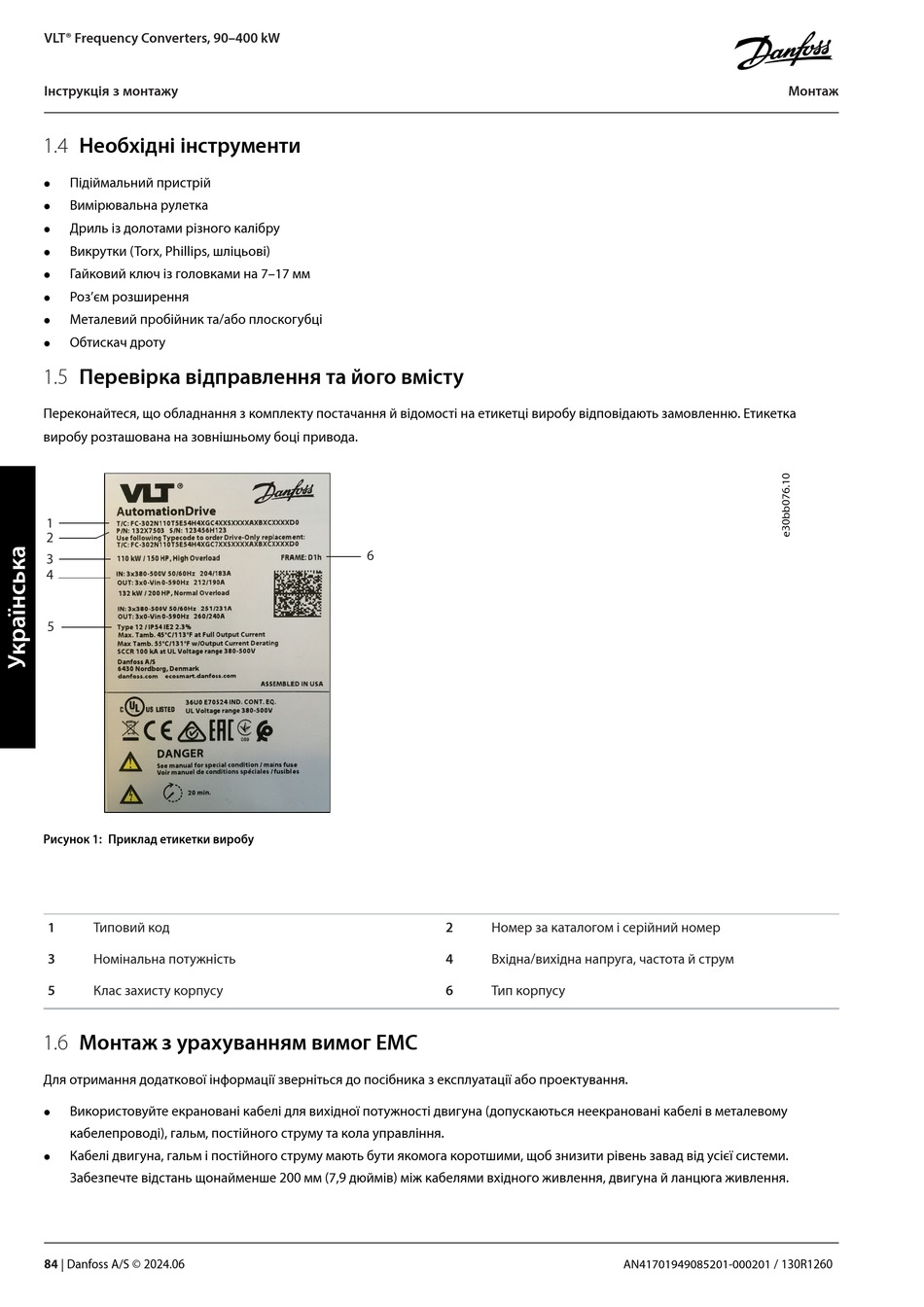

Danfoss VLT FC 102 Installationshandbuch Seite 84

VLT® Frequency Converters, 90–400 kW
Інструкція з монтажу
1.4 Необхідні інструменти
Підіймальний пристрій

Вимірювальна рулетка

Дриль із долотами різного калібру

Викрутки (Torx, Phillips, шліцьові)

Гайковий ключ із головками на 7–17 мм

Роз'єм розширення

Металевий пробійник та/або плоскогубці

Обтискач дроту

Перевірка відправлення та його вмісту
1.5
Переконайтеся, що обладнання з комплекту постачання й відомості на етикетці виробу відповідають замовленню. Етикетка
виробу розташована на зовнішньому боці привода.
1
2
3
4
5
Рисунок 1: Приклад етикетки виробу
1 Типовий код
3
Номінальна потужність
5 Клас захисту корпусу
Монтаж з урахуванням вимог ЕМС
1.6
Для отримання додаткової інформації зверніться до посібника з експлуатації або проектування.
Використовуйте екрановані кабелі для вихідної потужності двигуна (допускаються неекрановані кабелі в металевому

кабелепроводі), гальм, постійного струму та кола управління.
Кабелі двигуна, гальм і постійного струму мають бути якомога коротшими, щоб знизити рівень завад від усієї системи.

Забезпечте відстань щонайменше 200 мм (7,9 дюймів) між кабелями вхідного живлення, двигуна й ланцюга живлення.
84
| Danfoss A/S © 2024.06
6
2 Номер за каталогом і серійний номер
4
Вхідна/вихідна напруга, частота й струм
6 Тип корпусу
Монтаж
AN41701949085201-000201 / 130R1260
