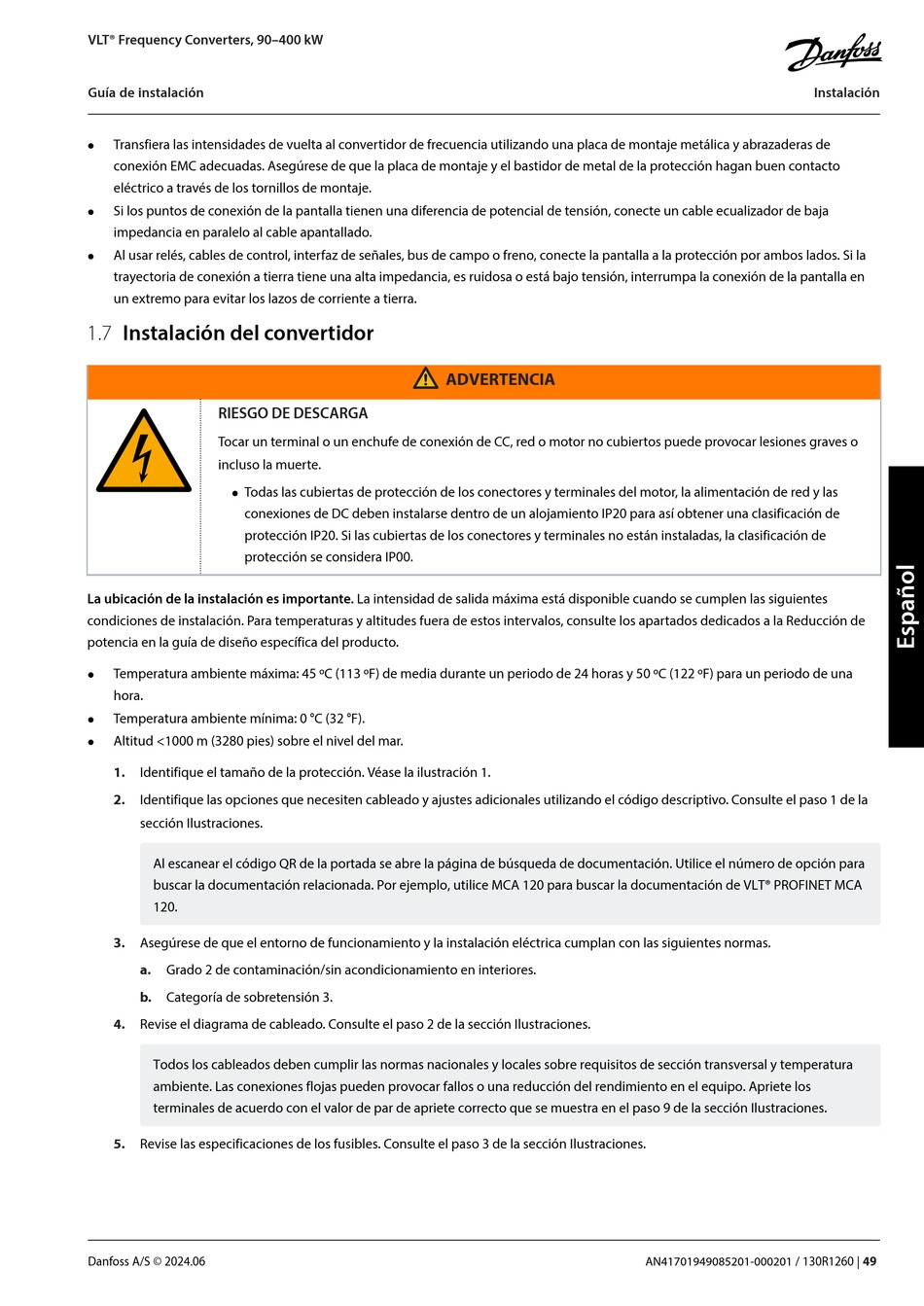

Danfoss VLT FC 102 Installationshandbuch Seite 49

VLT® Frequency Converters, 90–400 kW
Guía de instalación
Transfiera las intensidades de vuelta al convertidor de frecuencia utilizando una placa de montaje metálica y abrazaderas de

conexión EMC adecuadas. Asegúrese de que la placa de montaje y el bastidor de metal de la protección hagan buen contacto
eléctrico a través de los tornillos de montaje.
Si los puntos de conexión de la pantalla tienen una diferencia de potencial de tensión, conecte un cable ecualizador de baja

impedancia en paralelo al cable apantallado.
Al usar relés, cables de control, interfaz de señales, bus de campo o freno, conecte la pantalla a la protección por ambos lados. Si la

trayectoria de conexión a tierra tiene una alta impedancia, es ruidosa o está bajo tensión, interrumpa la conexión de la pantalla en
un extremo para evitar los lazos de corriente a tierra.
1.7 Instalación del convertidor
RIESGO DE DESCARGA
Tocar un terminal o un enchufe de conexión de CC, red o motor no cubiertos puede provocar lesiones graves o
incluso la muerte.
Todas las cubiertas de protección de los conectores y terminales del motor, la alimentación de red y las

conexiones de DC deben instalarse dentro de un alojamiento IP20 para así obtener una clasificación de
protección IP20. Si las cubiertas de los conectores y terminales no están instaladas, la clasificación de
protección se considera IP00.
La ubicación de la instalación es importante. La intensidad de salida máxima está disponible cuando se cumplen las siguientes
condiciones de instalación. Para temperaturas y altitudes fuera de estos intervalos, consulte los apartados dedicados a la Reducción de
potencia en la guía de diseño específica del producto.
Temperatura ambiente máxima: 45 ºC (113 ºF) de media durante un periodo de 24 horas y 50 ºC (122 ºF) para un periodo de una

hora.
Temperatura ambiente mínima: 0 °C (32 °F).

Altitud <1000 m (3280 pies) sobre el nivel del mar.

1.
Identifique el tamaño de la protección. Véase la ilustración 1.
2. Identifique las opciones que necesiten cableado y ajustes adicionales utilizando el código descriptivo. Consulte el paso 1 de la
sección Ilustraciones.
Al escanear el código QR de la portada se abre la página de búsqueda de documentación. Utilice el número de opción para
buscar la documentación relacionada. Por ejemplo, utilice MCA 120 para buscar la documentación de VLT® PROFINET MCA
120.
3.
Asegúrese de que el entorno de funcionamiento y la instalación eléctrica cumplan con las siguientes normas.
a.
Grado 2 de contaminación/sin acondicionamiento en interiores.
b. Categoría de sobretensión 3.
4. Revise el diagrama de cableado. Consulte el paso 2 de la sección Ilustraciones.
Todos los cableados deben cumplir las normas nacionales y locales sobre requisitos de sección transversal y temperatura
ambiente. Las conexiones flojas pueden provocar fallos o una reducción del rendimiento en el equipo. Apriete los
terminales de acuerdo con el valor de par de apriete correcto que se muestra en el paso 9 de la sección Ilustraciones.
5.
Revise las especificaciones de los fusibles. Consulte el paso 3 de la sección Ilustraciones.
Danfoss A/S © 2024.06
ADVERTENCIA
Instalación
AN41701949085201-000201 / 130R1260 |
49
