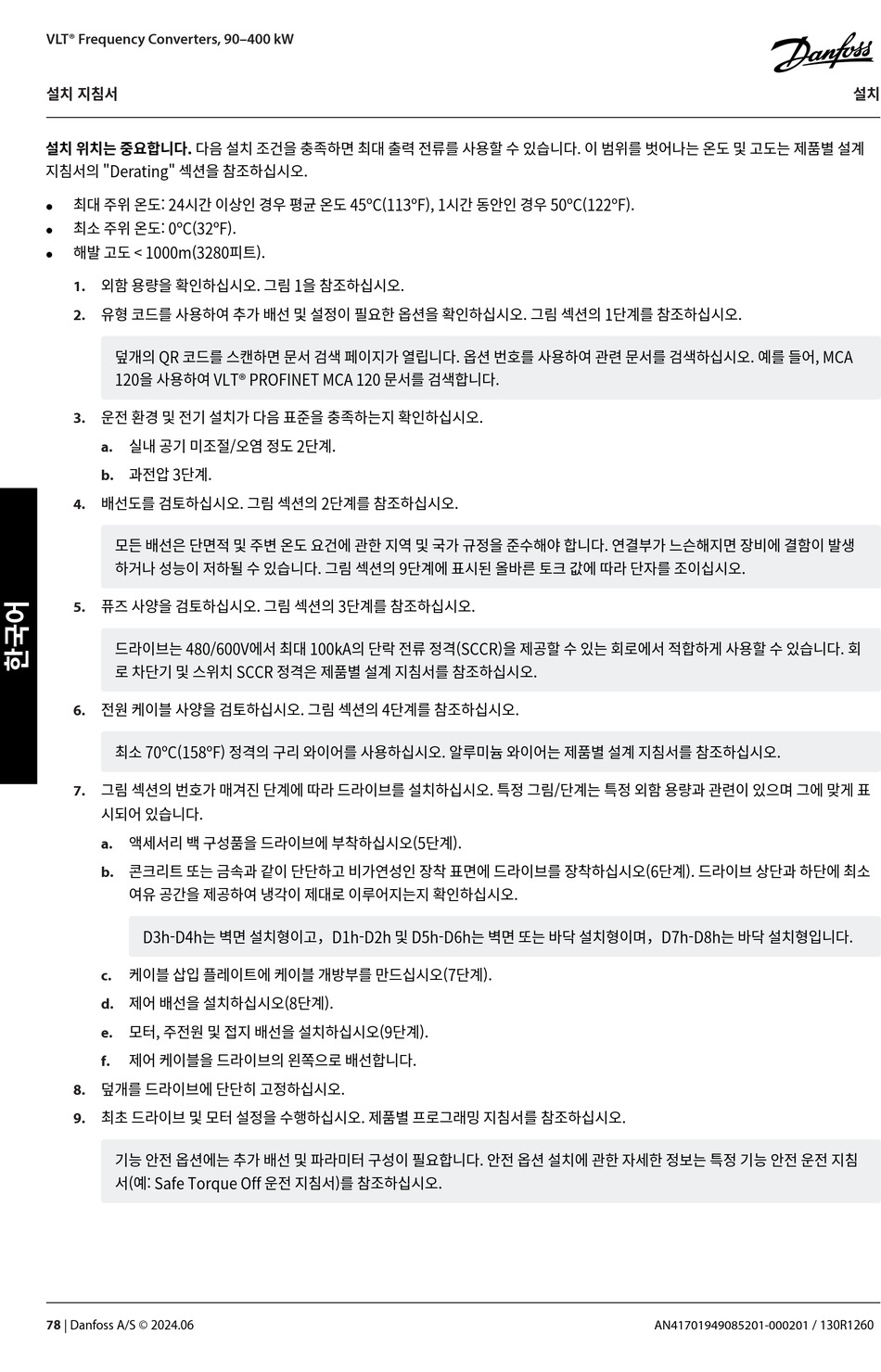

VLT® Frequency Converters, 90–400 kW
설치 지침서
설치 위치는 중요합니다 다음 설치 조건을 충족하면 최대 출력 전류를 사용할 수 있습니다 이 범위를 벗어나는 온도 및 고도는 제품별 설계
지침서의 Derating 섹션을 참조하십시오
최대 주위 온도 24시간 이상인 경우 평균 온도 45ºC113ºF 1시간 동안인 경우 50ºC122ºF

최소 주위 온도 0ºC32ºF

해발 고도 < 1000m3280피트

외함 용량을 확인하십시오 그림 1을 참조하십시오
1.
유형 코드를 사용하여 추가 배선 및 설정이 필요한 옵션을 확인하십시오 그림 섹션의 1단계를 참조하십시오
2.
덮개의 QR 코드를 스캔하면 문서 검색 페이지가 열립니다 옵션 번호를 사용하여 관련 문서를 검색하십시오 예를 들어 MCA
120을 사용하여 VLT® PROFINET MCA 120 문서를 검색합니다
운전 환경 및 전기 설치가 다음 표준을 충족하는지 확인하십시오
3.
실내 공기 미조절오염 정도 2단계
a.
과전압 3단계
b.
배선도를 검토하십시오 그림 섹션의 2단계를 참조하십시오
4.
모든 배선은 단면적 및 주변 온도 요건에 관한 지역 및 국가 규정을 준수해야 합니다 연결부가 느슨해지면 장비에 결함이 발생
하거나 성능이 저하될 수 있습니다 그림 섹션의 9단계에 표시된 올바른 토크 값에 따라 단자를 조이십시오
퓨즈 사양을 검토하십시오 그림 섹션의 3단계를 참조하십시오
5.
드라이브는 480600V에서 최대 100kA의 단락 전류 정격SCCR을 제공할 수 있는 회로에서 적합하게 사용할 수 있습니다 회
로 차단기 및 스위치 SCCR 정격은 제품별 설계 지침서를 참조하십시오
전원 케이블 사양을 검토하십시오 그림 섹션의 4단계를 참조하십시오
6.
최소 70ºC158ºF 정격의 구리 와이어를 사용하십시오 알루미늄 와이어는 제품별 설계 지침서를 참조하십시오
그림 섹션의 번호가 매겨진 단계에 따라 드라이브를 설치하십시오 특정 그림단계는 특정 외함 용량과 관련이 있으며 그에 맞게 표
7.
시되어 있습니다
액세서리 백 구성품을 드라이브에 부착하십시오5단계
a.
콘크리트 또는 금속과 같이 단단하고 비가연성인 장착 표면에 드라이브를 장착하십시오6단계 드라이브 상단과 하단에 최소
b.
여유 공간을 제공하여 냉각이 제대로 이루어지는지 확인하십시오
D3hD4h는 벽면 설치형이고，D1hD2h 및 D5hD6h는 벽면 또는 바닥 설치형이며，D7hD8h는 바닥 설치형입니다
케이블 삽입 플레이트에 케이블 개방부를 만드십시오7단계
c.
제어 배선을 설치하십시오8단계
d.
모터 주전원 및 접지 배선을 설치하십시오9단계
e.
제어 케이블을 드라이브의 왼쪽으로 배선합니다
f.
덮개를 드라이브에 단단히 고정하십시오
8.
최초 드라이브 및 모터 설정을 수행하십시오 제품별 프로그래밍 지침서를 참조하십시오
9.
기능 안전 옵션에는 추가 배선 및 파라미터 구성이 필요합니다 안전 옵션 설치에 관한 자세한 정보는 특정 기능 안전 운전 지침
서예 Safe Torque Off 운전 지침서를 참조하십시오
78
| Danfoss A/S © 2024.06 AN41701949085201-000201 / 130R1260
설치
