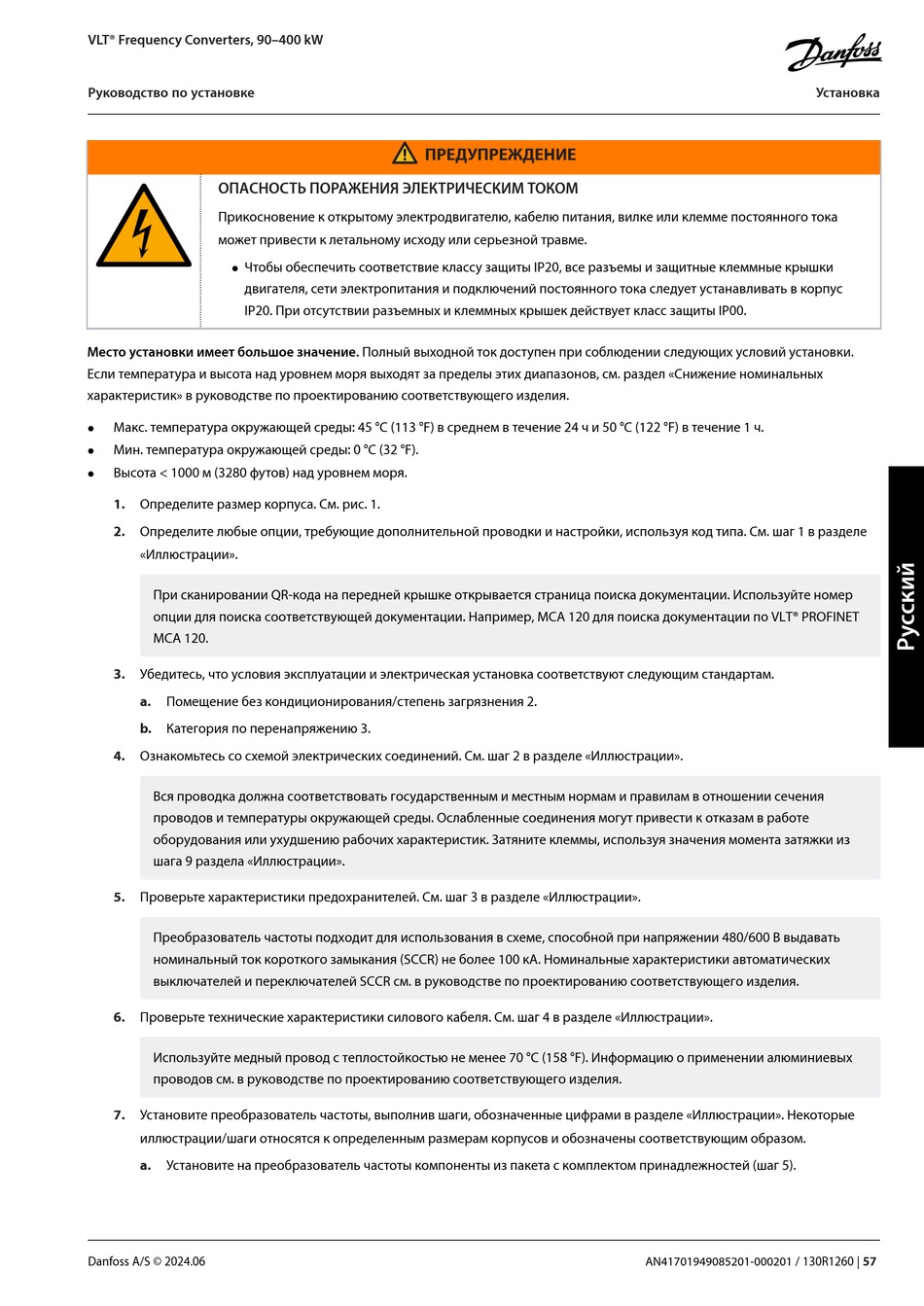

VLT® Frequency Converters, 90–400 kW
Руководство по установке
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Прикосновение к открытому электродвигателю, кабелю питания, вилке или клемме постоянного тока
может привести к летальному исходу или серьезной травме.
Чтобы обеспечить соответствие классу защиты IP20, все разъемы и защитные клеммные крышки
двигателя, сети электропитания и подключений постоянного тока следует устанавливать в корпус
IP20. При отсутствии разъемных и клеммных крышек действует класс защиты IP00.
Место установки имеет большое значение. Полный выходной ток доступен при соблюдении следующих условий установки.
Если температура и высота над уровнем моря выходят за пределы этих диапазонов, см. раздел «Снижение номинальных
характеристик» в руководстве по проектированию соответствующего изделия.
Макс. температура окружающей среды: 45 °C (113 °F) в среднем в течение 24 ч и 50 °C (122 °F) в течение 1 ч.
Мин. температура окружающей среды: 0 °C (32 °F).
Высота < 1000 м (3280 футов) над уровнем моря.
1.
Определите размер корпуса. См. рис. 1.
2.
Определите любые опции, требующие дополнительной проводки и настройки, используя код типа. См. шаг 1 в разделе
«Иллюстрации».
При сканировании QR-кода на передней крышке открывается страница поиска документации. Используйте номер
опции для поиска соответствующей документации. Например, MCA 120 для поиска документации по VLT® PROFINET
MCA 120.
3.
Убедитесь, что условия эксплуатации и электрическая установка соответствуют следующим стандартам.
a.
Помещение без кондиционирования/степень загрязнения 2.
b.
Категория по перенапряжению 3.
4.
Ознакомьтесь со схемой электрических соединений. См. шаг 2 в разделе «Иллюстрации».
Вся проводка должна соответствовать государственным и местным нормам и правилам в отношении сечения
проводов и температуры окружающей среды. Ослабленные соединения могут привести к отказам в работе
оборудования или ухудшению рабочих характеристик. Затяните клеммы, используя значения момента затяжки из
шага 9 раздела «Иллюстрации».
5.
Проверьте характеристики предохранителей. См. шаг 3 в разделе «Иллюстрации».
Преобразователь частоты подходит для использования в схеме, способной при напряжении 480/600 В выдавать
номинальный ток короткого замыкания (SCCR) не более 100 кА. Номинальные характеристики автоматических
выключателей и переключателей SCCR см. в руководстве по проектированию соответствующего изделия.
6.
Проверьте технические характеристики силового кабеля. См. шаг 4 в разделе «Иллюстрации».
Используйте медный провод с теплостойкостью не менее 70 °C (158 °F). Информацию о применении алюминиевых
проводов см. в руководстве по проектированию соответствующего изделия.
7.
Установите преобразователь частоты, выполнив шаги, обозначенные цифрами в разделе «Иллюстрации». Некоторые
иллюстрации/шаги относятся к определенным размерам корпусов и обозначены соответствующим образом.
a.
Установите на преобразователь частоты компоненты из пакета с комплектом принадлежностей (шаг 5).
