VLT® Frequency Converters, 90–400 kW
Kurulum Kılavuzu
1
2
3
4
5

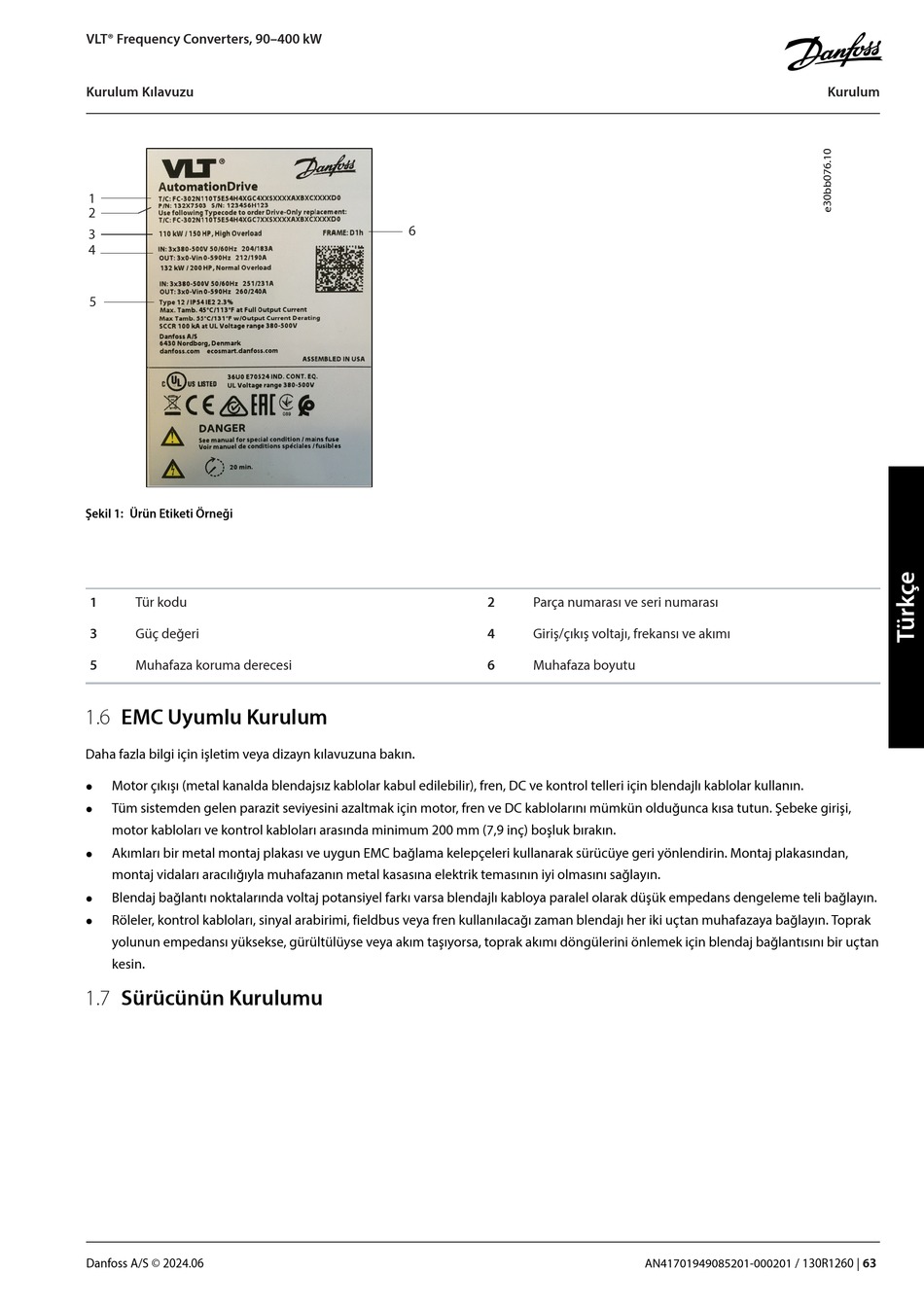

Şekl 1: Ürün Etket Örneğ
1
Tür kodu
3 Güç değeri
5
Muhafaza koruma derecesi
EMC Uyumlu Kurulum
1.6
Daha fazla blg çn şletm veya dzayn kılavuzuna bakın.
Motor çıkışı (metal kanalda blendajsız kablolar kabul edleblr), fren, DC ve kontrol teller çn blendajlı kablolar kullanın.

Tüm sstemden gelen parazt sevyesn azaltmak çn motor, fren ve DC kablolarını mümkün olduğunca kısa tutun. Şebeke grş,

motor kabloları ve kontrol kabloları arasında mnmum 200 mm (7,9 nç) boşluk bırakın.
Akımları br metal montaj plakası ve uygun EMC bağlama kelepçeler kullanarak sürücüye ger yönlendrn. Montaj plakasından,

montaj vdaları aracılığıyla muhafazanın metal kasasına elektrk temasının y olmasını sağlayın.
Blendaj bağlantı noktalarında voltaj potansyel farkı varsa blendajlı kabloya paralel olarak düşük empedans dengeleme tel bağlayın.

Röleler, kontrol kabloları, snyal arabrm, feldbus veya fren kullanılacağı zaman blendajı her k uçtan muhafazaya bağlayın. Toprak

yolunun empedansı yüksekse, gürültülüyse veya akım taşıyorsa, toprak akımı döngülern önlemek çn blendaj bağlantısını br uçtan
kesn.
Sürücünün Kurulumu
1.7
Danfoss A/S © 2024.06
6
2
Parça numarası ve seri numarası
4 Giriş/çıkış voltajı, frekansı ve akımı
6
Muhafaza boyutu
AN41701949085201-000201 / 130R1260 |
