VLT® Frequency Converters, 90–400 kW
Руководство по установке
1
2
3
4
5

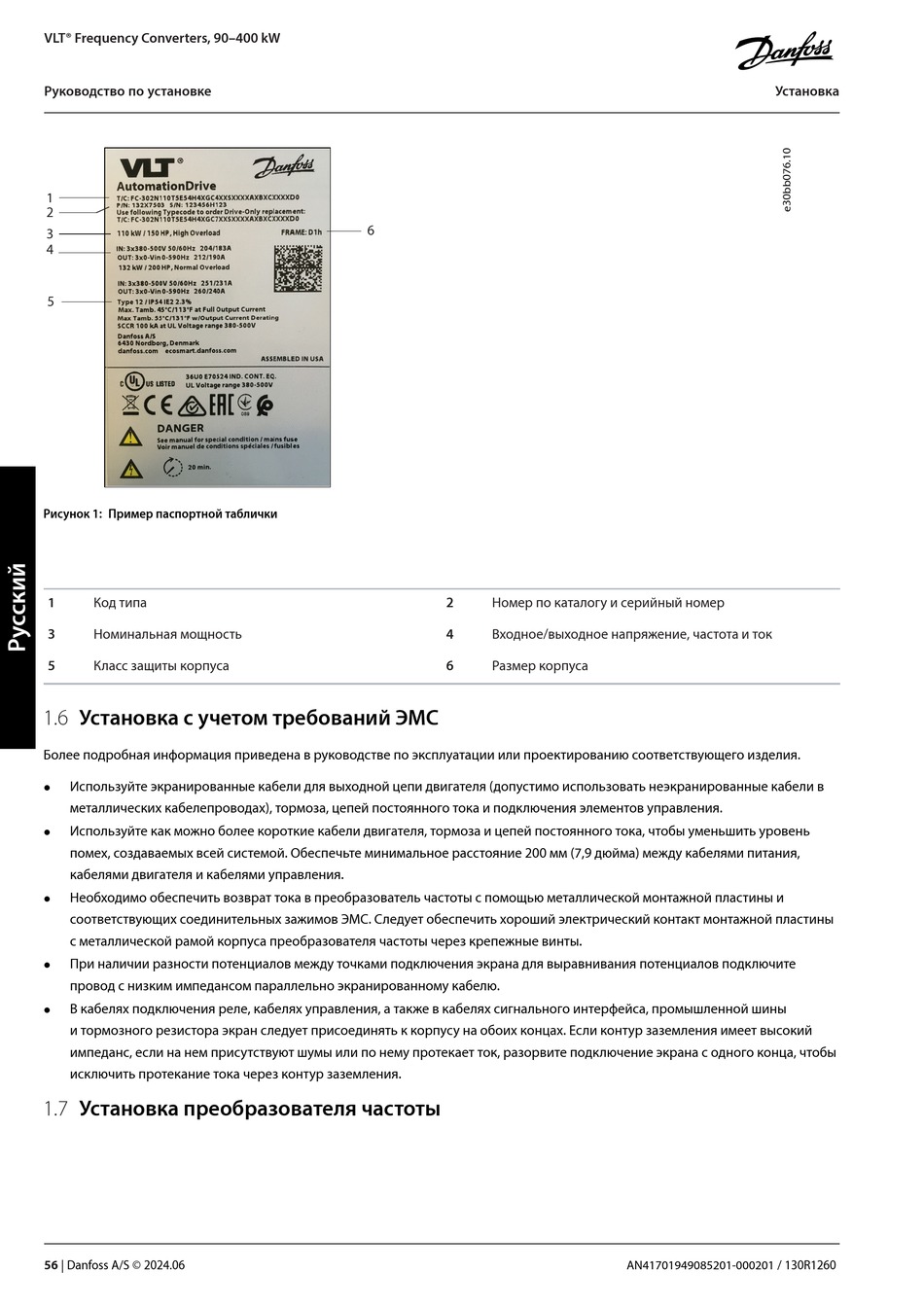

Рисунок 1: Пример паспортной таблички
1
Код типа
3 Номинальная мощность
5
Класс защиты корпуса
Установка с учетом требований ЭМС
1.6
Более подробная информация приведена в руководстве по эксплуатации или проектированию соответствующего изделия.
Используйте экранированные кабели для выходной цепи двигателя (допустимо использовать неэкранированные кабели в

металлических кабелепроводах), тормоза, цепей постоянного тока и подключения элементов управления.
Используйте как можно более короткие кабели двигателя, тормоза и цепей постоянного тока, чтобы уменьшить уровень

помех, создаваемых всей системой. Обеспечьте минимальное расстояние 200 мм (7,9 дюйма) между кабелями питания,
кабелями двигателя и кабелями управления.
Необходимо обеспечить возврат тока в преобразователь частоты с помощью металлической монтажной пластины и

соответствующих соединительных зажимов ЭМС. Следует обеспечить хороший электрический контакт монтажной пластины
с металлической рамой корпуса преобразователя частоты через крепежные винты.
При наличии разности потенциалов между точками подключения экрана для выравнивания потенциалов подключите

провод с низким импедансом параллельно экранированному кабелю.
В кабелях подключения реле, кабелях управления, а также в кабелях сигнального интерфейса, промышленной шины

и тормозного резистора экран следует присоединять к корпусу на обоих концах. Если контур заземления имеет высокий
импеданс, если на нем присутствуют шумы или по нему протекает ток, разорвите подключение экрана с одного конца, чтобы
исключить протекание тока через контур заземления.
Установка преобразователя частоты
1.7
56
| Danfoss A/S © 2024.06
6
2
Номер по каталогу и серийный номер
4 Входное/выходное напряжение, частота и ток
6
Размер корпуса
Установка
AN41701949085201-000201 / 130R1260
