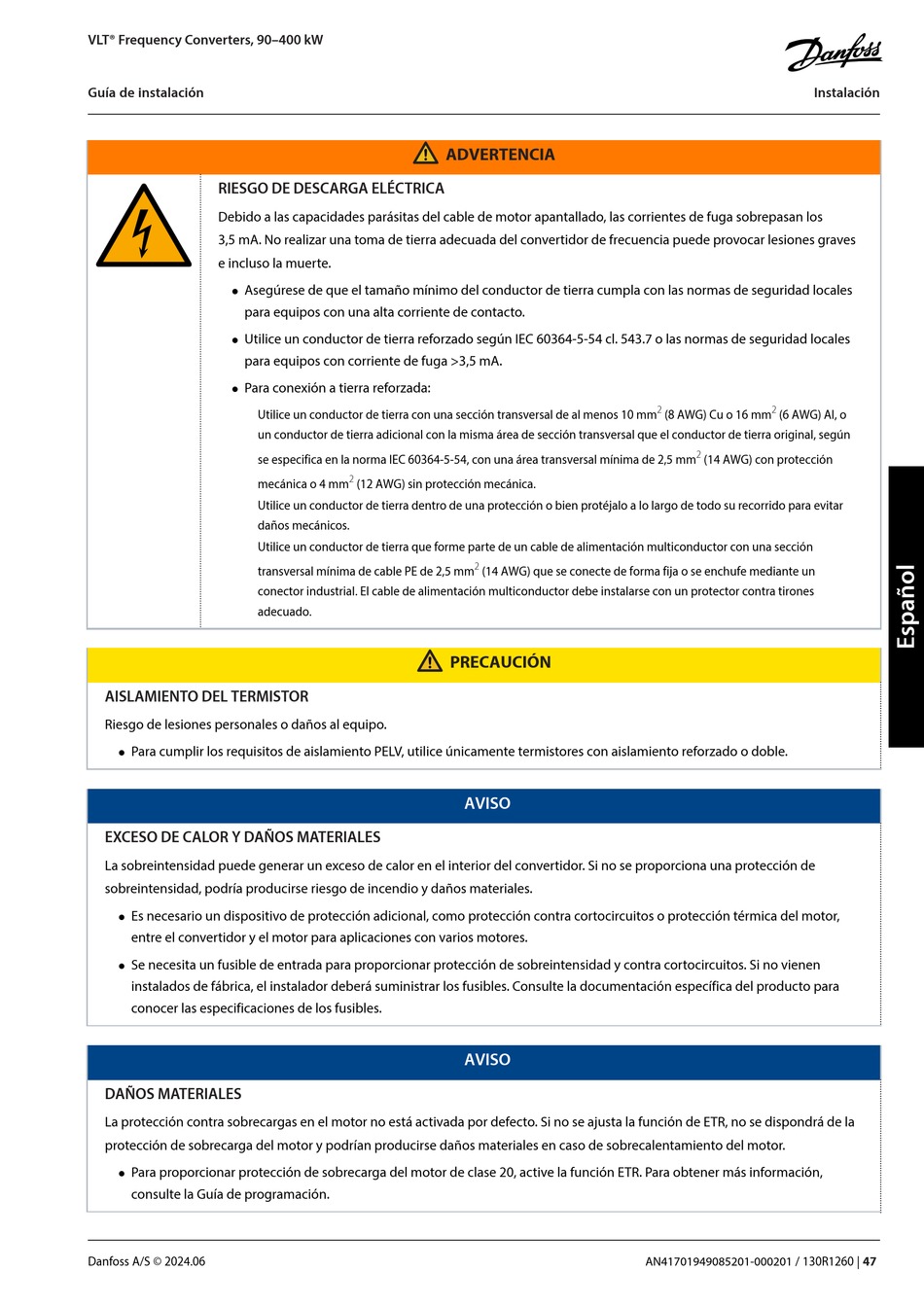

Danfoss VLT FC 102 Installationshandbuch Seite 47

VLT® Frequency Converters, 90–400 kW
Guía de instalación
RIESGO DE DESCARGA ELÉCTRICA
Debido a las capacidades parásitas del cable de motor apantallado, las corrientes de fuga sobrepasan los
3,5 mA. No realizar una toma de tierra adecuada del convertidor de frecuencia puede provocar lesiones graves
e incluso la muerte.
Asegúrese de que el tamaño mínimo del conductor de tierra cumpla con las normas de seguridad locales

para equipos con una alta corriente de contacto.
Utilice un conductor de tierra reforzado según IEC 60364-5-54 cl. 543.7 o las normas de seguridad locales

para equipos con corriente de fuga >3,5 mA.
Para conexión a tierra reforzada:

Utilice un conductor de tierra con una sección transversal de al menos 10 mm
un conductor de tierra adicional con la misma área de sección transversal que el conductor de tierra original, según
se especifica en la norma IEC 60364-5-54, con una área transversal mínima de 2,5 mm
mecánica o 4 mm
Utilice un conductor de tierra dentro de una protección o bien protéjalo a lo largo de todo su recorrido para evitar
daños mecánicos.
Utilice un conductor de tierra que forme parte de un cable de alimentación multiconductor con una sección
transversal mínima de cable PE de 2,5 mm
conector industrial. El cable de alimentación multiconductor debe instalarse con un protector contra tirones
adecuado.
AISLAMIENTO DEL TERMISTOR
Riesgo de lesiones personales o daños al equipo.
Para cumplir los requisitos de aislamiento PELV, utilice únicamente termistores con aislamiento reforzado o doble.

EXCESO DE CALOR Y DAÑOS MATERIALES
La sobreintensidad puede generar un exceso de calor en el interior del convertidor. Si no se proporciona una protección de
sobreintensidad, podría producirse riesgo de incendio y daños materiales.
Es necesario un dispositivo de protección adicional, como protección contra cortocircuitos o protección térmica del motor,

entre el convertidor y el motor para aplicaciones con varios motores.
Se necesita un fusible de entrada para proporcionar protección de sobreintensidad y contra cortocircuitos. Si no vienen

instalados de fábrica, el instalador deberá suministrar los fusibles. Consulte la documentación específica del producto para
conocer las especificaciones de los fusibles.
DAÑOS MATERIALES
La protección contra sobrecargas en el motor no está activada por defecto. Si no se ajusta la función de ETR, no se dispondrá de la
protección de sobrecarga del motor y podrían producirse daños materiales en caso de sobrecalentamiento del motor.
Para proporcionar protección de sobrecarga del motor de clase 20, active la función ETR. Para obtener más información,

consulte la Guía de programación.
Danfoss A/S © 2024.06
ADVERTENCIA
2
(12 AWG) sin protección mecánica.
2
(14 AWG) que se conecte de forma fija o se enchufe mediante un
PRECAUCIÓN
AVISO
AVISO
Instalación
2 2
(8 AWG) Cu o 16 mm (6 AWG) Al, o
2
(14 AWG) con protección
AN41701949085201-000201 / 130R1260 |
47
