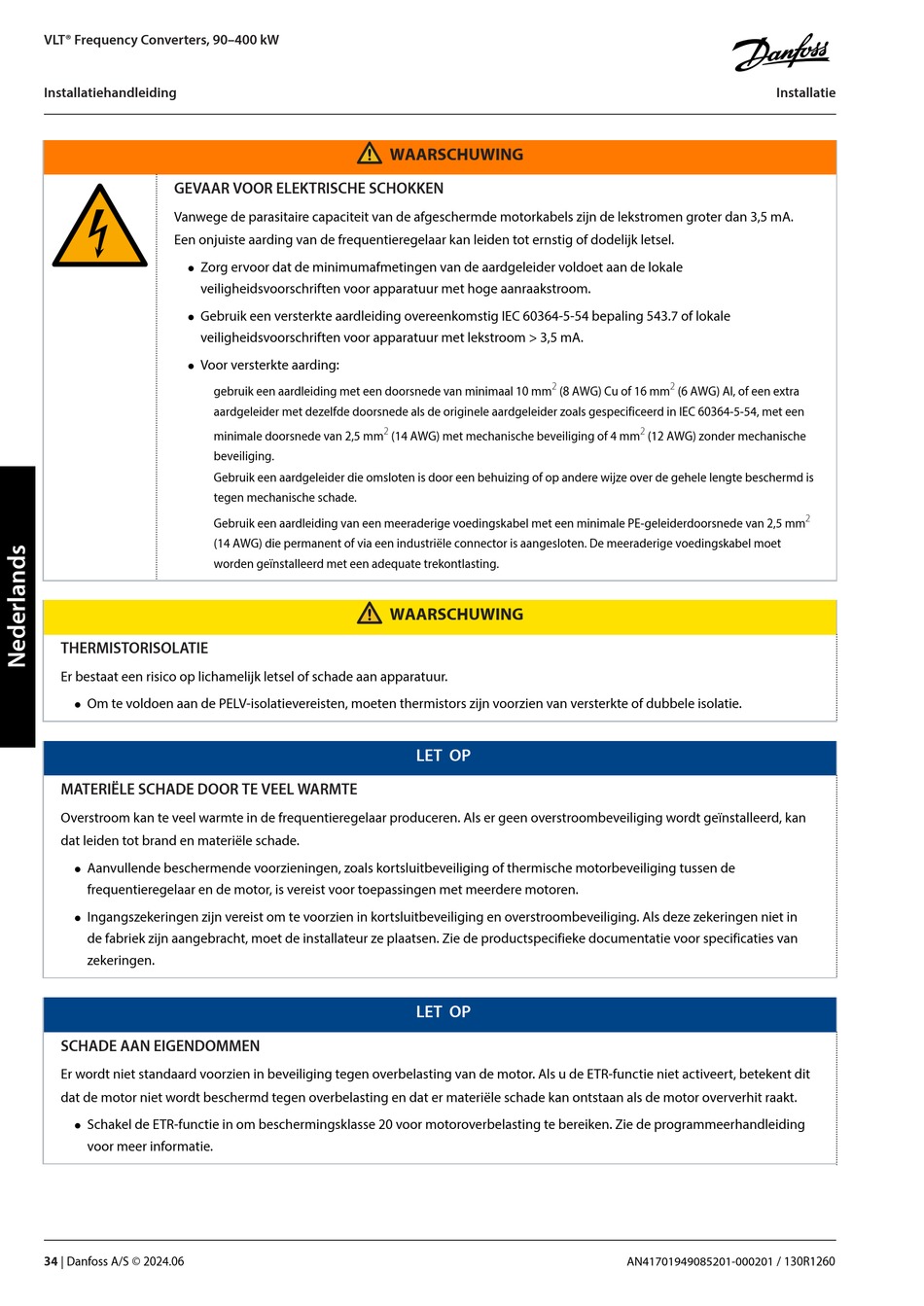

Danfoss VLT FC 102 Installationshandbuch Seite 34

VLT® Frequency Converters, 90–400 kW
Installatiehandleiding
GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Vanwege de parasitaire capaciteit van de afgeschermde motorkabels zijn de lekstromen groter dan 3,5 mA.
Een onjuiste aarding van de frequentieregelaar kan leiden tot ernstig of dodelijk letsel.
Zorg ervoor dat de minimumafmetingen van de aardgeleider voldoet aan de lokale

veiligheidsvoorschriften voor apparatuur met hoge aanraakstroom.
Gebruik een versterkte aardleiding overeenkomstig IEC 60364-5-54 bepaling 543.7 of lokale

veiligheidsvoorschriften voor apparatuur met lekstroom > 3,5 mA.
Voor versterkte aarding:

gebruik een aardleiding met een doorsnede van minimaal 10 mm
aardgeleider met dezelfde doorsnede als de originele aardgeleider zoals gespecificeerd in IEC 60364-5-54, met een
minimale doorsnede van 2,5 mm
beveiliging.
Gebruik een aardgeleider die omsloten is door een behuizing of op andere wijze over de gehele lengte beschermd is
tegen mechanische schade.
Gebruik een aardleiding van een meeraderige voedingskabel met een minimale PE-geleiderdoorsnede van 2,5 mm
(14 AWG) die permanent of via een industriële connector is aangesloten. De meeraderige voedingskabel moet
worden geïnstalleerd met een adequate trekontlasting.
THERMISTORISOLATIE
Er bestaat een risico op lichamelijk letsel of schade aan apparatuur.
Om te voldoen aan de PELV-isolatievereisten, moeten thermistors zijn voorzien van versterkte of dubbele isolatie.

MATERIËLE SCHADE DOOR TE VEEL WARMTE
Overstroom kan te veel warmte in de frequentieregelaar produceren. Als er geen overstroombeveiliging wordt geïnstalleerd, kan
dat leiden tot brand en materiële schade.
Aanvullende beschermende voorzieningen, zoals kortsluitbeveiliging of thermische motorbeveiliging tussen de

frequentieregelaar en de motor, is vereist voor toepassingen met meerdere motoren.
Ingangszekeringen zijn vereist om te voorzien in kortsluitbeveiliging en overstroombeveiliging. Als deze zekeringen niet in

de fabriek zijn aangebracht, moet de installateur ze plaatsen. Zie de productspecifieke documentatie voor specificaties van
zekeringen.
SCHADE AAN EIGENDOMMEN
Er wordt niet standaard voorzien in beveiliging tegen overbelasting van de motor. Als u de ETR-functie niet activeert, betekent dit
dat de motor niet wordt beschermd tegen overbelasting en dat er materiële schade kan ontstaan als de motor oververhit raakt.
Schakel de ETR-functie in om beschermingsklasse 20 voor motoroverbelasting te bereiken. Zie de programmeerhandleiding

voor meer informatie.
34
| Danfoss A/S © 2024.06
WAARSCHUWING
2
2
(14 AWG) met mechanische beveiliging of 4 mm
WAARSCHUWING
LET OP
LET OP
2
(8 AWG) Cu of 16 mm (6 AWG) Al, of een extra
2
(12 AWG) zonder mechanische
AN41701949085201-000201 / 130R1260
Installatie
2
