1.4 Outils nécessaires
Aide au levage

Ruban à mesurer

Foret avec mèches assorties

Tournevis (Torx, Phillips, à fente)

Clé avec douilles de 7-17 mm

Extensions de douille

Poinçon pour tôle et/ou pince

Pince à sertir

Vérification du paquet et de son contenu
1.5
Vérifier que les éléments fournis et les informations de l'étiquette du produit correspondent à la commande. L'étiquette du produit se
trouve sur l'extérieur du variateur.
1
2
3
4
5

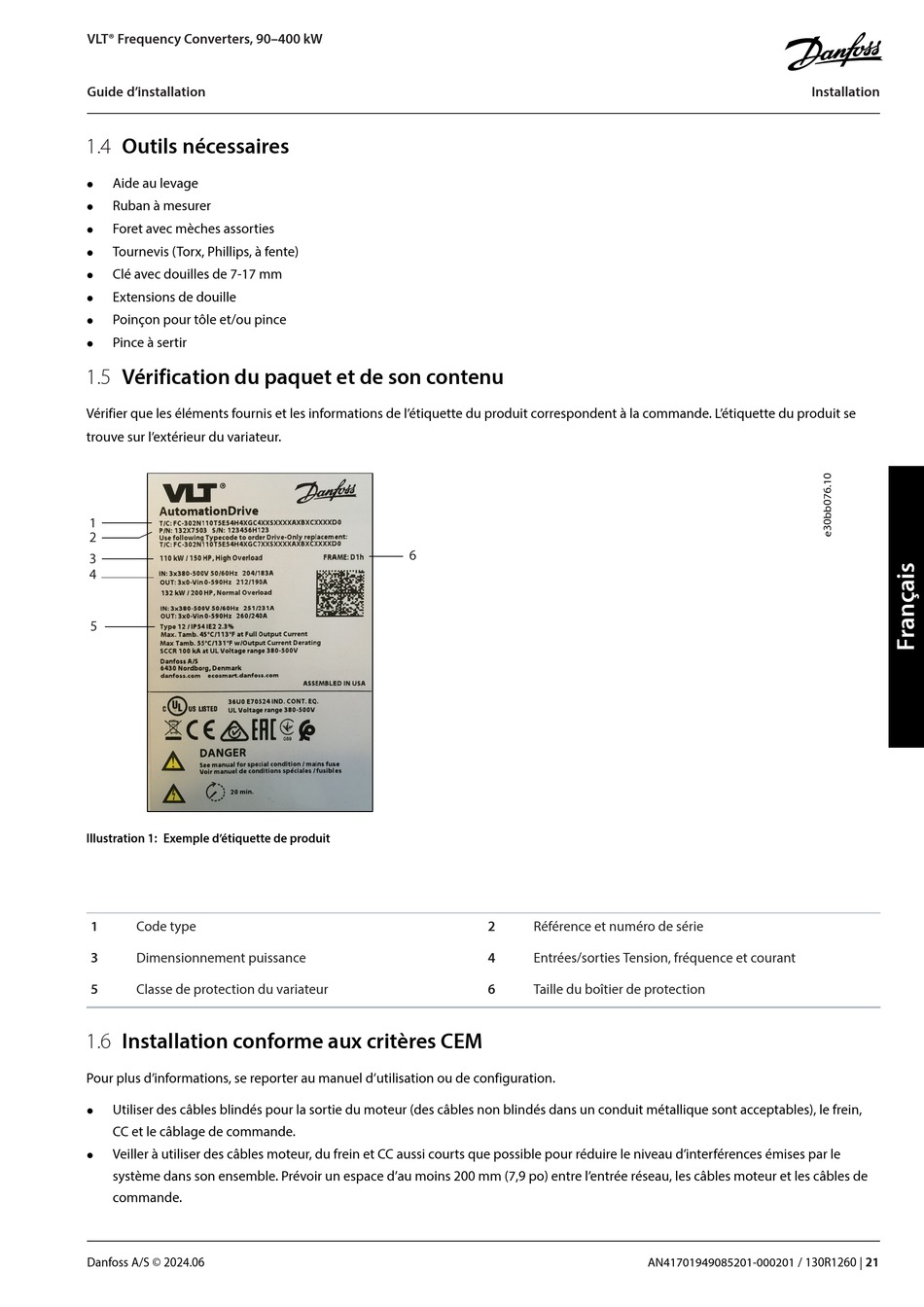

Illustration 1: Exemple d'étiquette de produit
1 Code type
3
Dimensionnement puissance
5 Classe de protection du variateur
Installation conforme aux critères CEM
1.6
Pour plus d'informations, se reporter au manuel d'utilisation ou de configuration.
Utiliser des câbles blindés pour la sortie du moteur (des câbles non blindés dans un conduit métallique sont acceptables), le frein,

CC et le câblage de commande.
Veiller à utiliser des câbles moteur, du frein et CC aussi courts que possible pour réduire le niveau d'interférences émises par le

système dans son ensemble. Prévoir un espace d'au moins 200 mm (7,9 po) entre l'entrée réseau, les câbles moteur et les câbles de
commande.
