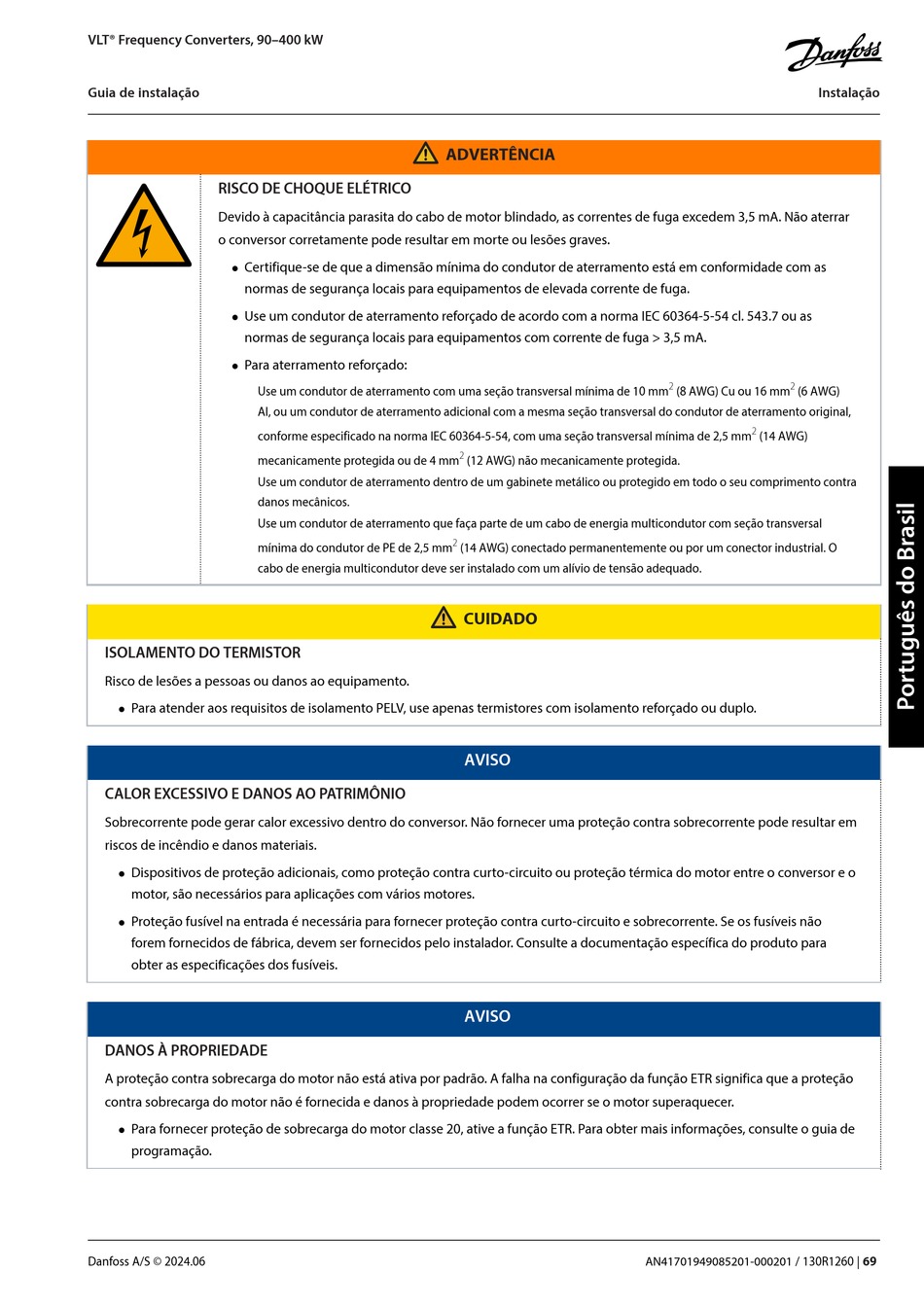

Danfoss VLT FC 102 Installationshandbuch Seite 69

VLT® Frequency Converters, 90–400 kW
Guia de instalação
RISCO DE CHOQUE ELÉTRICO
Devido à capacitância parasita do cabo de motor blindado, as correntes de fuga excedem 3,5 mA. Não aterrar
o conversor corretamente pode resultar em morte ou lesões graves.
Certifique-se de que a dimensão mínima do condutor de aterramento está em conformidade com as

normas de segurança locais para equipamentos de elevada corrente de fuga.
Use um condutor de aterramento reforçado de acordo com a norma IEC 60364-5-54 cl. 543.7 ou as

normas de segurança locais para equipamentos com corrente de fuga > 3,5 mA.
Para aterramento reforçado:

Use um condutor de aterramento com uma seção transversal mínima de 10 mm
Al, ou um condutor de aterramento adicional com a mesma seção transversal do condutor de aterramento original,
conforme especificado na norma IEC 60364-5-54, com uma seção transversal mínima de 2,5 mm
mecanicamente protegida ou de 4 mm
Use um condutor de aterramento dentro de um gabinete metálico ou protegido em todo o seu comprimento contra
danos mecânicos.
Use um condutor de aterramento que faça parte de um cabo de energia multicondutor com seção transversal
mínima do condutor de PE de 2,5 mm
cabo de energia multicondutor deve ser instalado com um alívio de tensão adequado.
ISOLAMENTO DO TERMISTOR
Risco de lesões a pessoas ou danos ao equipamento.
Para atender aos requisitos de isolamento PELV, use apenas termistores com isolamento reforçado ou duplo.

CALOR EXCESSIVO E DANOS AO PATRIMÔNIO
Sobrecorrente pode gerar calor excessivo dentro do conversor. Não fornecer uma proteção contra sobrecorrente pode resultar em
riscos de incêndio e danos materiais.
Dispositivos de proteção adicionais, como proteção contra curto-circuito ou proteção térmica do motor entre o conversor e o

motor, são necessários para aplicações com vários motores.
Proteção fusível na entrada é necessária para fornecer proteção contra curto-circuito e sobrecorrente. Se os fusíveis não

forem fornecidos de fábrica, devem ser fornecidos pelo instalador. Consulte a documentação específica do produto para
obter as especificações dos fusíveis.
DANOS À PROPRIEDADE
A proteção contra sobrecarga do motor não está ativa por padrão. A falha na configuração da função ETR significa que a proteção
contra sobrecarga do motor não é fornecida e danos à propriedade podem ocorrer se o motor superaquecer.
Para fornecer proteção de sobrecarga do motor classe 20, ative a função ETR. Para obter mais informações, consulte o guia de

programação.
Danfoss A/S © 2024.06
ADVERTÊNCIA
2
(12 AWG) não mecanicamente protegida.
2
(14 AWG) conectado permanentemente ou por um conector industrial. O
CUIDADO
AVISO
AVISO
Instalação
2 2
(8 AWG) Cu ou 16 mm (6 AWG)
2
(14 AWG)
