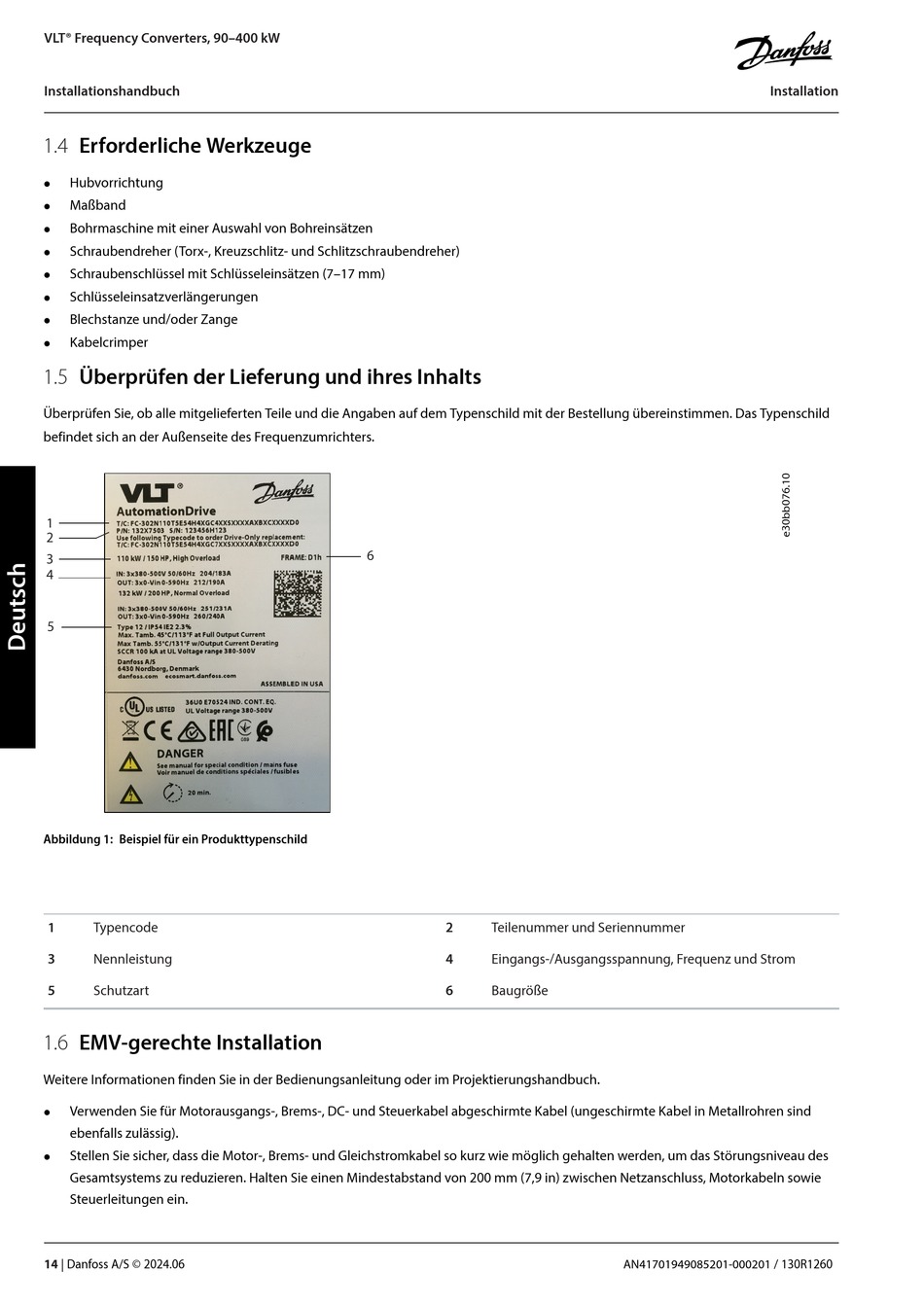

Danfoss VLT FC 102 Installationshandbuch Seite 14

VLT® Frequency Converters, 90–400 kW
Installationshandbuch
1.4 Erforderliche Werkzeuge
Hubvorrichtung

Maßband

Bohrmaschine mit einer Auswahl von Bohreinsätzen

Schraubendreher (Torx-, Kreuzschlitz- und Schlitzschraubendreher)

Schraubenschlüssel mit Schlüsseleinsätzen (7–17 mm)

Schlüsseleinsatzverlängerungen

Blechstanze und/oder Zange

Kabelcrimper

Überprüfen der Lieferung und ihres Inhalts
1.5
Überprüfen Sie, ob alle mitgelieferten Teile und die Angaben auf dem Typenschild mit der Bestellung übereinstimmen. Das Typenschild
befindet sich an der Außenseite des Frequenzumrichters.
1
2
3
4
5
Abbildung 1: Beispiel für ein Produkttypenschild
1 Typencode
3
Nennleistung
5 Schutzart
EMV-gerechte Installation
1.6
Weitere Informationen finden Sie in der Bedienungsanleitung oder im Projektierungshandbuch.
Verwenden Sie für Motorausgangs-, Brems-, DC- und Steuerkabel abgeschirmte Kabel (ungeschirmte Kabel in Metallrohren sind

ebenfalls zulässig).
Stellen Sie sicher, dass die Motor-, Brems- und Gleichstromkabel so kurz wie möglich gehalten werden, um das Störungsniveau des

Gesamtsystems zu reduzieren. Halten Sie einen Mindestabstand von 200 mm (7,9 in) zwischen Netzanschluss, Motorkabeln sowie
Steuerleitungen ein.
14
| Danfoss A/S © 2024.06
6
2 Teilenummer und Seriennummer
4
Eingangs-/Ausgangsspannung, Frequenz und Strom
6 Baugröße
Installation
AN41701949085201-000201 / 130R1260
