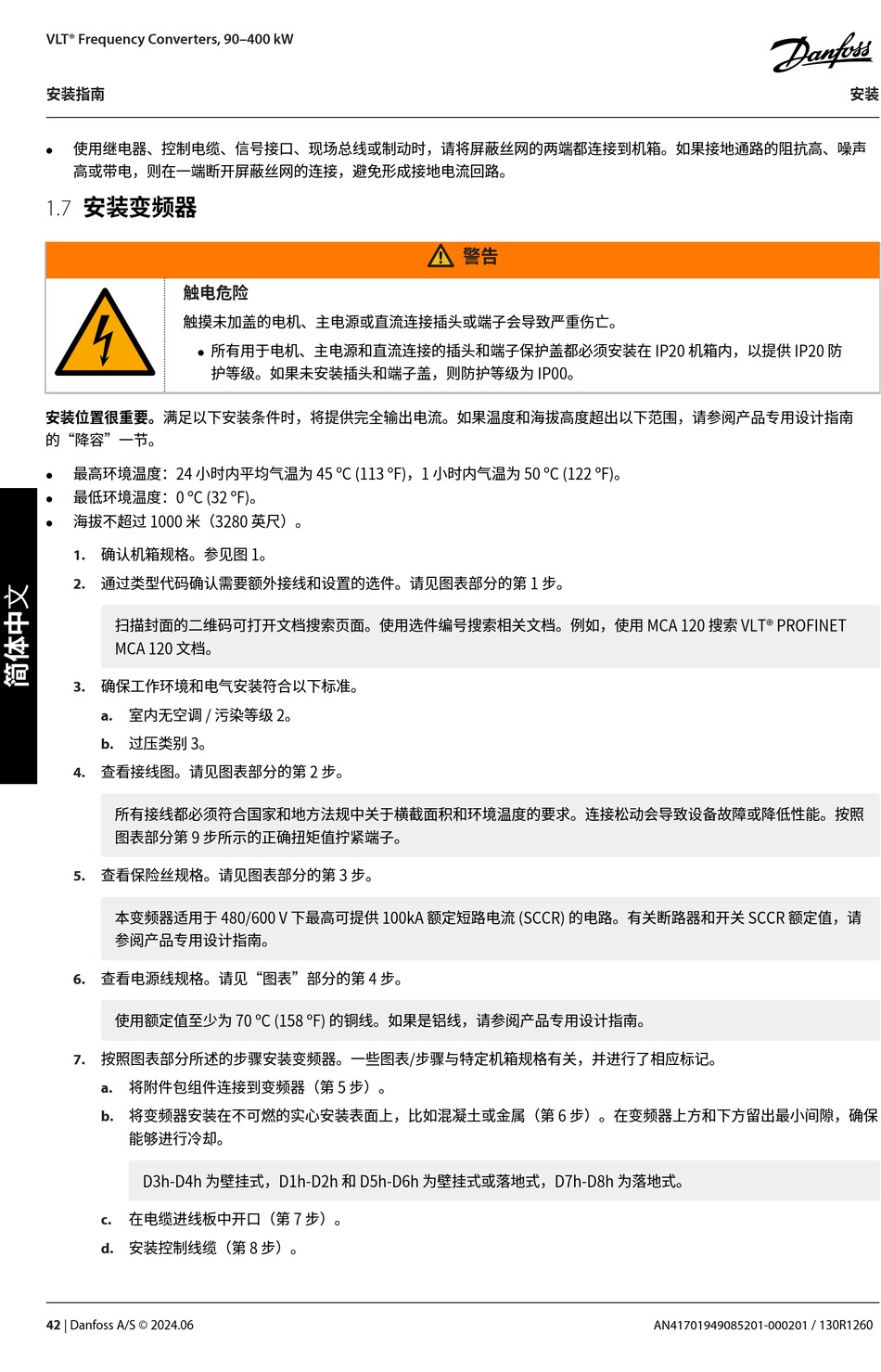

VLT® Frequency Converters, 90–400 kW
安装指南
使⽤继电器、控制电缆、信号接⼝、现场总线或制动时,请将屏蔽丝⽹的两端都连接到机箱。如果接地通路的阻抗⾼、噪声
⾼或带电,则在⼀端断开屏蔽丝⽹的连接,避免形成接地电流回路。
安装变频器
1.7
触电危险
触摸未加盖的电机、主电源或直流连接插头或端⼦会导致严重伤亡。
所有⽤于电机、主电源和直流连接的插头和端⼦保护盖都必须安装在 IP20 机箱内,以提供 IP20 防
护等级。如果未安装插头和端⼦盖,则防护等级为 IP00。
安装位置很重要。满⾜以下安装条件时,将提供完全输出电流。如果温度和海拔⾼度超出以下范围,请参阅产品专⽤设计指南
的"降容"⼀节。
最⾼环境温度:24 ⼩时内平均⽓温为 45 ºC (113 ºF),1 ⼩时内⽓温为 50 ºC (122 ºF)。
最低环境温度:0 ºC (32 ºF)。
海拔不超过 1000 ⽶(3280 英尺)。
确认机箱规格。参⻅图 1。
1.
通过类型代码确认需要额外接线和设置的选件。请⻅图表部分的第 1 步。
2.
扫描封⾯的⼆维码可打开⽂档搜索⻚⾯。使⽤选件编号搜索相关⽂档。例如,使⽤ MCA 120 搜索 VLT® PROFINET
MCA 120 ⽂档。
确保⼯作环境和电⽓安装符合以下标准。
3.
室内⽆空调 / 污染等级 2。
a.
过压类别 3。
b.
查看接线图。请⻅图表部分的第 2 步。
4.
所有接线都必须符合国家和地⽅法规中关于横截⾯积和环境温度的要求。连接松动会导致设备故障或降低性能。按照
图表部分第 9 步所⽰的正确扭矩值拧紧端⼦。
查看保险丝规格。请⻅图表部分的第 3 步。
5.
本变频器适⽤于 480/600 V 下最⾼可提供 100kA 额定短路电流 (SCCR) 的电路。有关断路器和开关 SCCR 额定值,请
参阅产品专⽤设计指南。
查看电源线规格。请⻅"图表"部分的第 4 步。
6.
使⽤额定值⾄少为 70 ºC (158 ºF) 的铜线。如果是铝线,请参阅产品专⽤设计指南。
按照图表部分所述的步骤安装变频器。⼀些图表/步骤与特定机箱规格有关,并进⾏了相应标记。
7.
将附件包组件连接到变频器(第 5 步)。
a.
将变频器安装在不可燃的实⼼安装表⾯上,⽐如混凝⼟或⾦属(第 6 步)。在变频器上⽅和下⽅留出最⼩间隙,确保
b.
能够进⾏冷却。
D3h-D4h 为壁挂式,D1h-D2h 和 D5h-D6h 为壁挂式或落地式,D7h-D8h 为落地式。
在电缆进线板中开⼝(第 7 步)。
c.
安装控制线缆(第 8 步)。
d.
42
| Danfoss A/S © 2024.06
警告
AN41701949085201-000201 / 130R1260
安装
