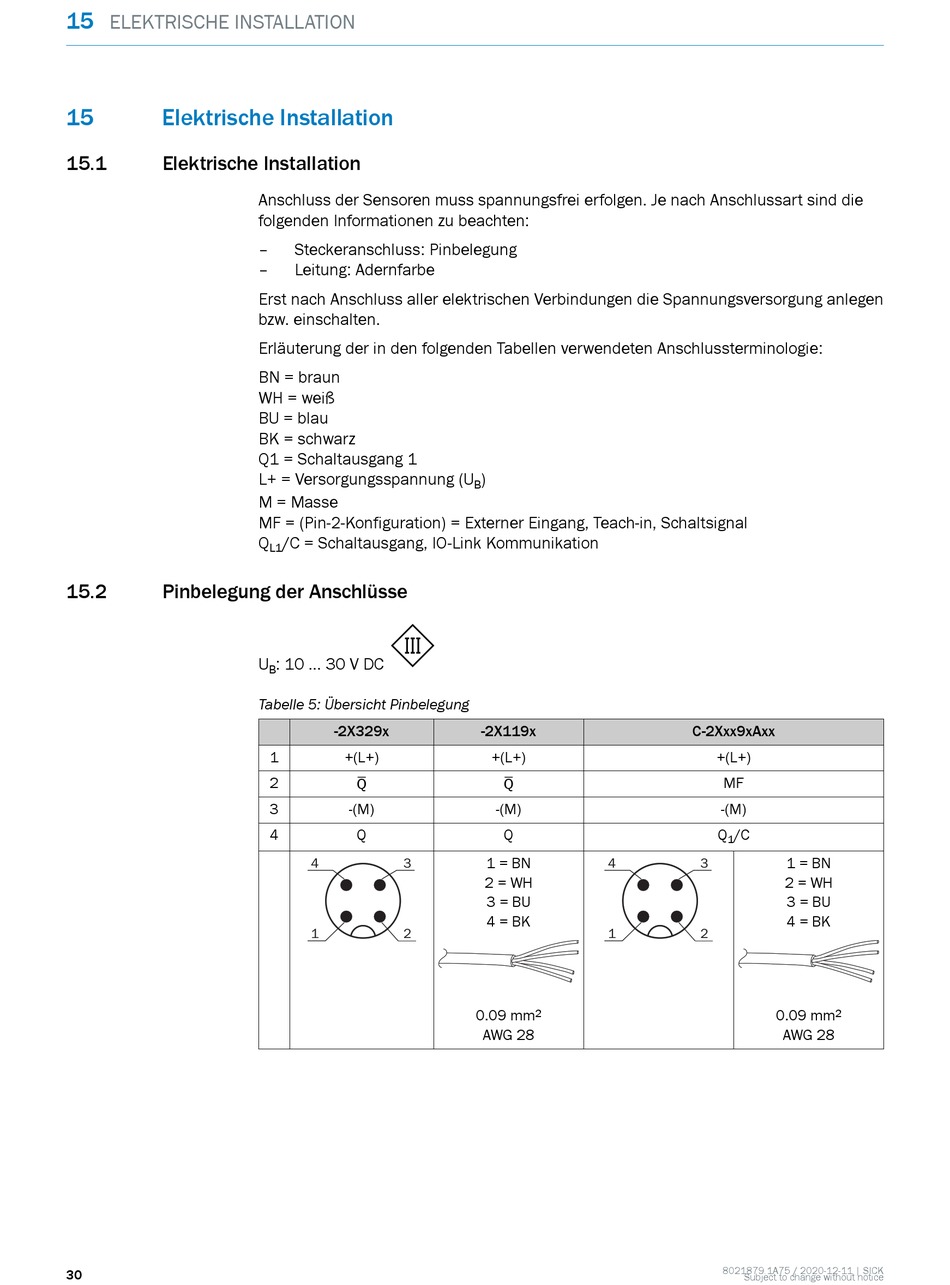

ELEKTRISCHE INSTALLATION

15 Elektrische Installation
15.1 Elektrische Installation
15.2 Pinbelegung der Anschlüsse
30
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
BN = braun
WH = weiß
BU = blau
BK = schwarz
Q1 = Schaltausgang 1
L+ = Versorgungsspannung (U
M = Masse
MF = (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
Q /C = Schaltausgang, IO-Link Kommunikation
L1
U : 10 ... 30 V DC
B
Tabelle 5: Übersicht Pinbelegung
-2X329x
1 +(L+)
2
Q
3 -(M)
4 Q
4 3
1 2
)
B
-2X119x
+(L+)
Q
-(M)
Q
1 = BN
4
2 = WH
3 = BU
4 = BK
1
0.09 mm 2
AWG 28
C-2Xxx9xAxx
+(L+)
MF
-(M)
Q /C
1
1 = BN
3
2 = WH
3 = BU
4 = BK
2
0.09 mm 2
AWG 28
