26
Mise en service
26.1
Réglage distance de commutation
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice

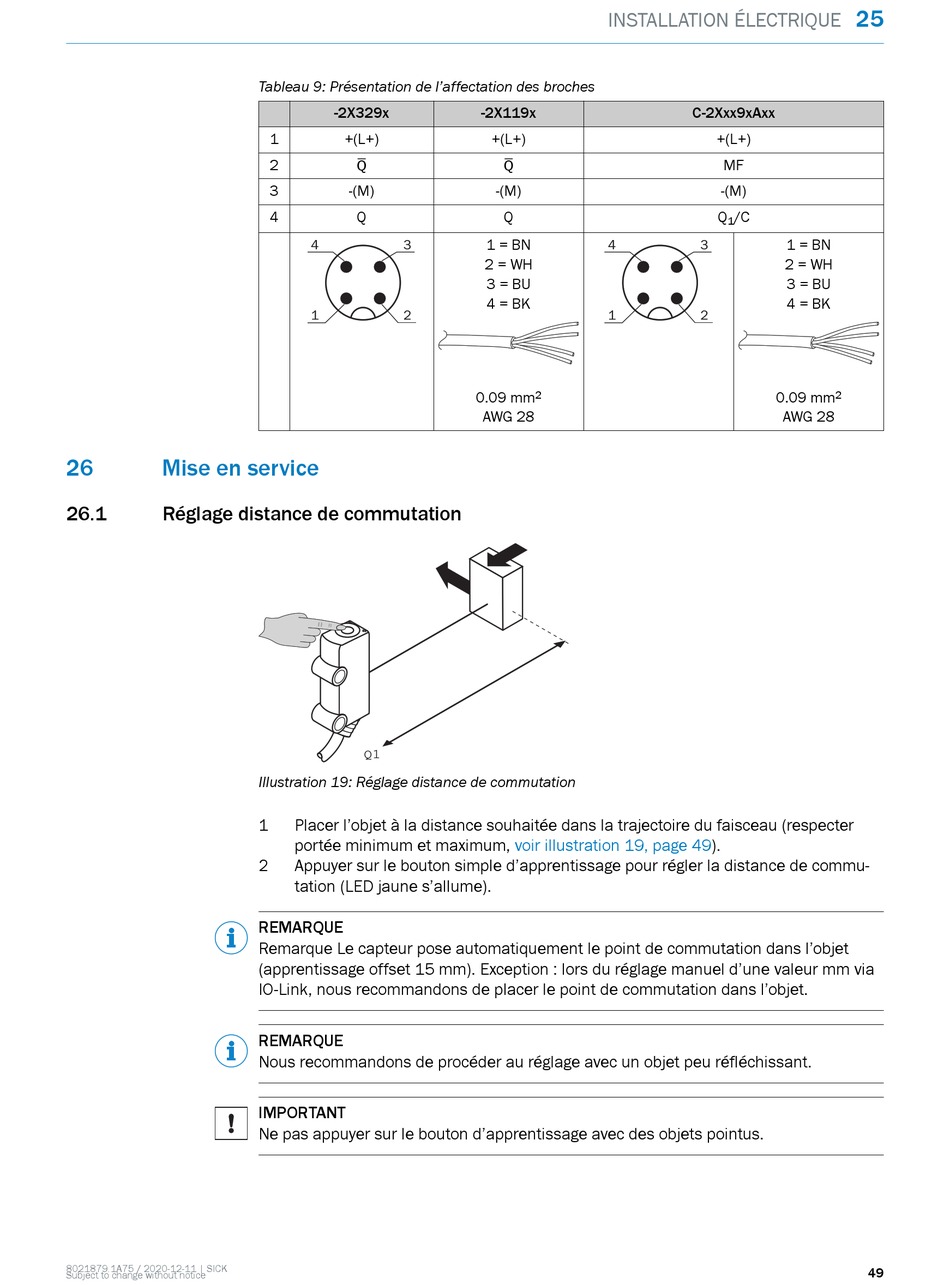

Tableau 9: Présentation de l'affectation des broches
-2X329x
1
+(L+)
2
Q
3
-(M)
4
Q
4
3
1
2
Q1
Illustration 19: Réglage distance de commutation
1
Placer l'objet à la distance souhaitée dans la trajectoire du faisceau (respecter
portée minimum et maximum,
2
Appuyer sur le bouton simple d'apprentissage pour régler la distance de commu‐
tation (LED jaune s'allume).
REMARQUE
Remarque Le capteur pose automatiquement le point de commutation dans l'objet
(apprentissage offset 15 mm). Exception : lors du réglage manuel d'une valeur mm via
IO-Link, nous recommandons de placer le point de commutation dans l'objet.
REMARQUE
Nous recommandons de procéder au réglage avec un objet peu réfléchissant.
IMPORTANT
Ne pas appuyer sur le bouton d'apprentissage avec des objets pointus.
INSTALLATION ÉLECTRIQUE
-2X119x
+(L+)
Q
-(M)
Q
1 = BN
4
2 = WH
3 = BU
4 = BK
1
0.09 mm
2
AWG 28
voir illustration 19, page
25
C-2Xxx9xAxx
+(L+)
MF
-(M)
Q
/C
1
1 = BN
3
2 = WH
3 = BU
4 = BK
2
0.09 mm
2
AWG 28
49).
49
