20
TECHNISCHE DATEN

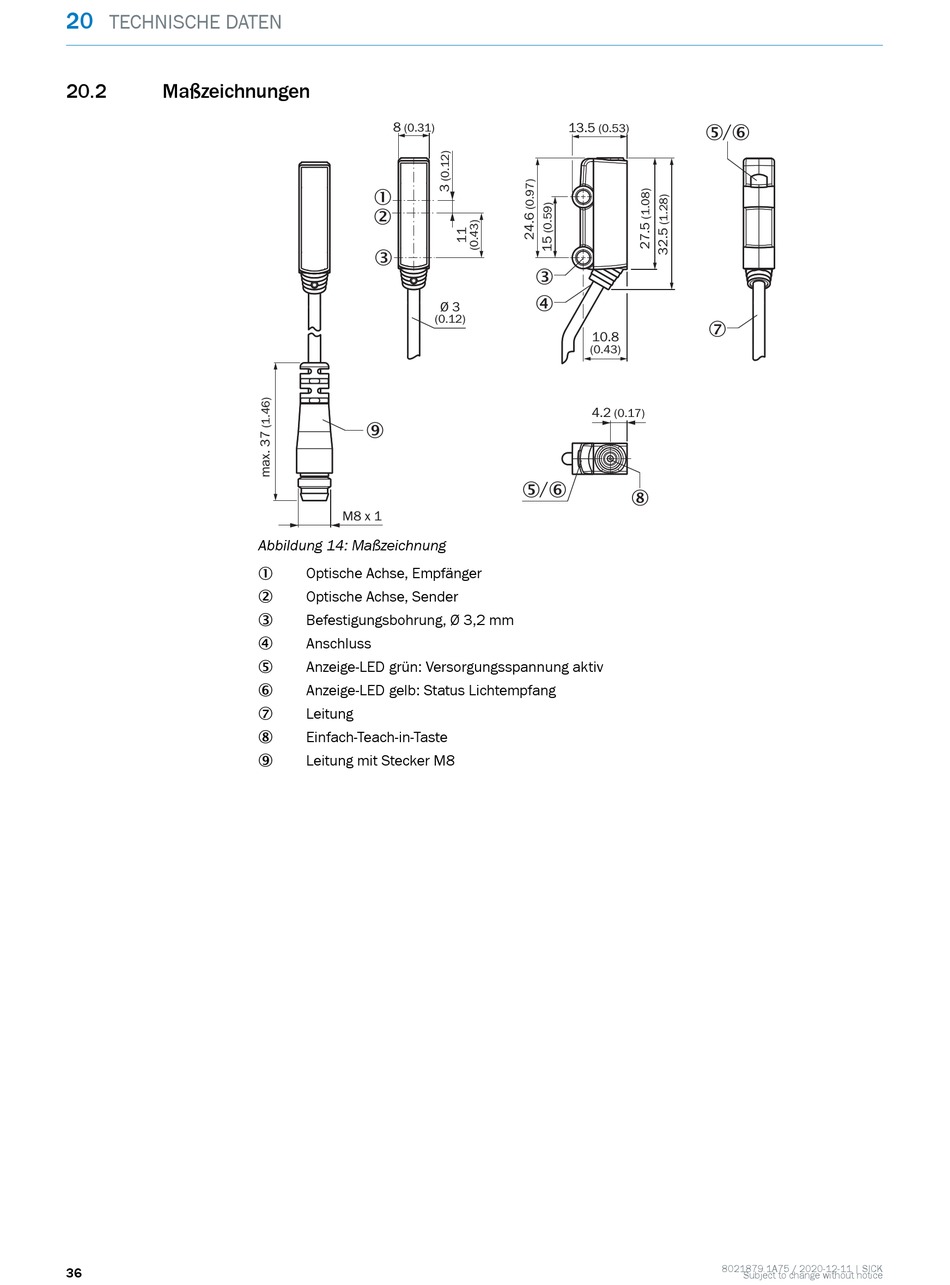

20.2 Maßzeichnungen
36
8
(0.31)
1
2
3
(0.12)
9
M8 x 1
Abbildung 14: Maßzeichnung
Optische Achse, Empfänger
1
Optische Achse, Sender
2
Befestigungsbohrung, Ø 3,2 mm
3
Anschluss
4
Anzeige-LED grün: Versorgungsspannung aktiv
5
Anzeige-LED gelb: Status Lichtempfang
6
Leitung
7
Einfach-Teach-in-Taste
8
Leitung mit Stecker M8
9
13.5
(0.53)
3
4
Ø 3
10.8
(0.43)
4.2
(0.17)
5 / 6
5 / 6
7
8
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
