60
DATOS TÉCNICOS

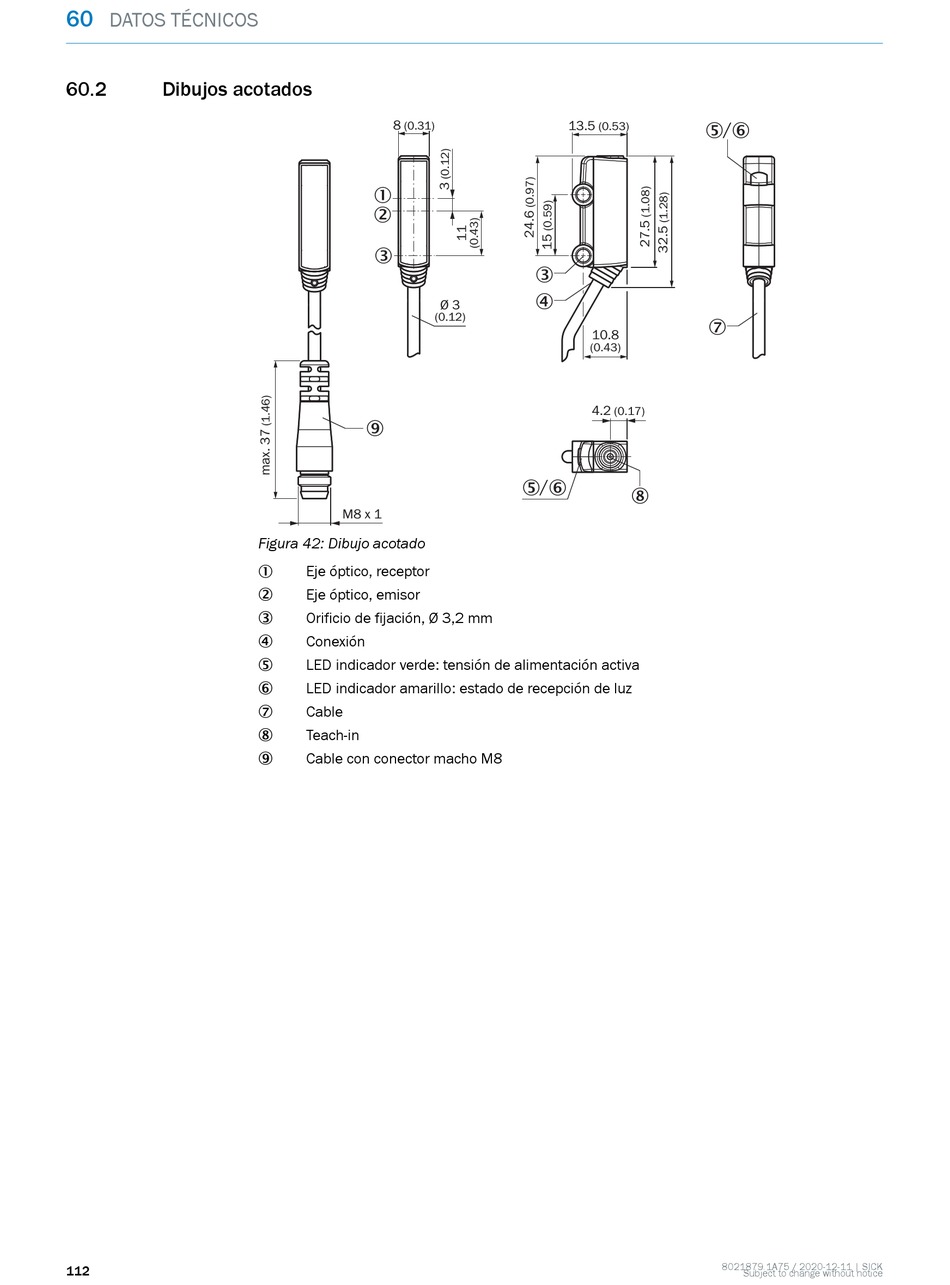

60.2 Dibujos acotados
112
8
(0.31)
1
2
3
(0.12)
9
M8 x 1
Figura 42: Dibujo acotado
Eje óptico, receptor
1
Eje óptico, emisor
2
Orificio de fijación, Ø 3,2 mm
3
Conexión
4
LED indicador verde: tensión de alimentación activa
5
LED indicador amarillo: estado de recepción de luz
6
Cable
7
Teach-in
8
Cable con conector macho M8
9
13.5
(0.53)
3
4
Ø 3
10.8
(0.43)
4.2
(0.17)
5 / 6
5 / 6
7
8
