46
Messa in funzione
46.1
Regolazione distanza di lavoro
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice

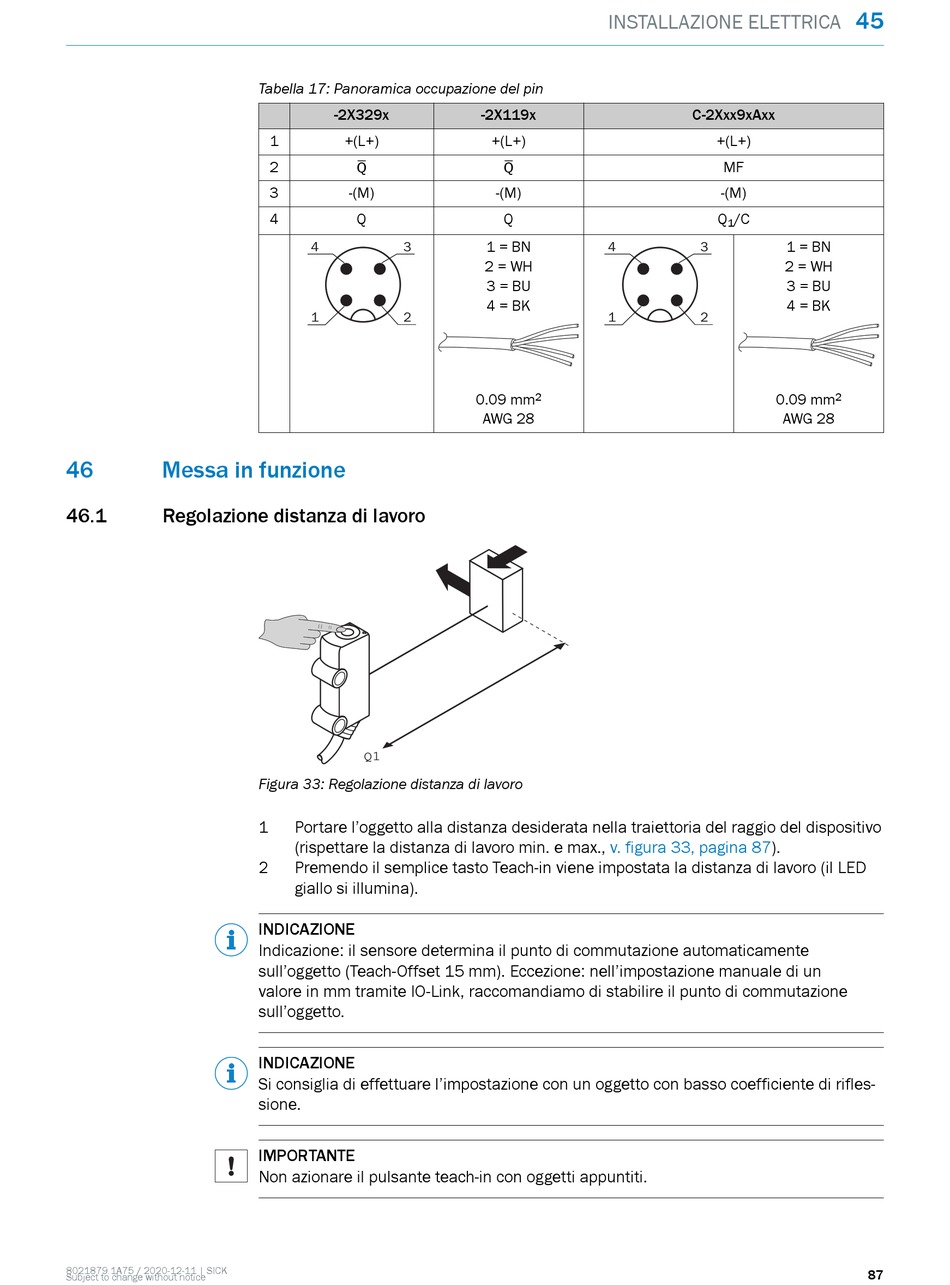

Tabella 17: Panoramica occupazione del pin
-2X329x
1
+(L+)
2
Q
3
-(M)
4
Q
4
3
1
2
Q1
Figura 33: Regolazione distanza di lavoro
1
Portare l'oggetto alla distanza desiderata nella traiettoria del raggio del dispositivo
(rispettare la distanza di lavoro min. e max.,
2
Premendo il semplice tasto Teach-in viene impostata la distanza di lavoro (il LED
giallo si illumina).
INDICAZIONE
Indicazione: il sensore determina il punto di commutazione automaticamente
sull'oggetto (Teach-Offset 15 mm). Eccezione: nell'impostazione manuale di un
valore in mm tramite IO-Link, raccomandiamo di stabilire il punto di commutazione
sull'oggetto.
INDICAZIONE
Si consiglia di effettuare l'impostazione con un oggetto con basso coefficiente di rifles‐
sione.
IMPORTANTE
Non azionare il pulsante teach-in con oggetti appuntiti.
INSTALLAZIONE ELETTRICA
-2X119x
+(L+)
Q
-(M)
Q
1 = BN
4
2 = WH
3 = BU
4 = BK
1
0.09 mm
2
AWG 28
v. figura 33, pagina
45
C-2Xxx9xAxx
+(L+)
MF
-(M)
Q
/C
1
1 = BN
3
2 = WH
3 = BU
4 = BK
2
0.09 mm
2
AWG 28
87).
87
