8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice

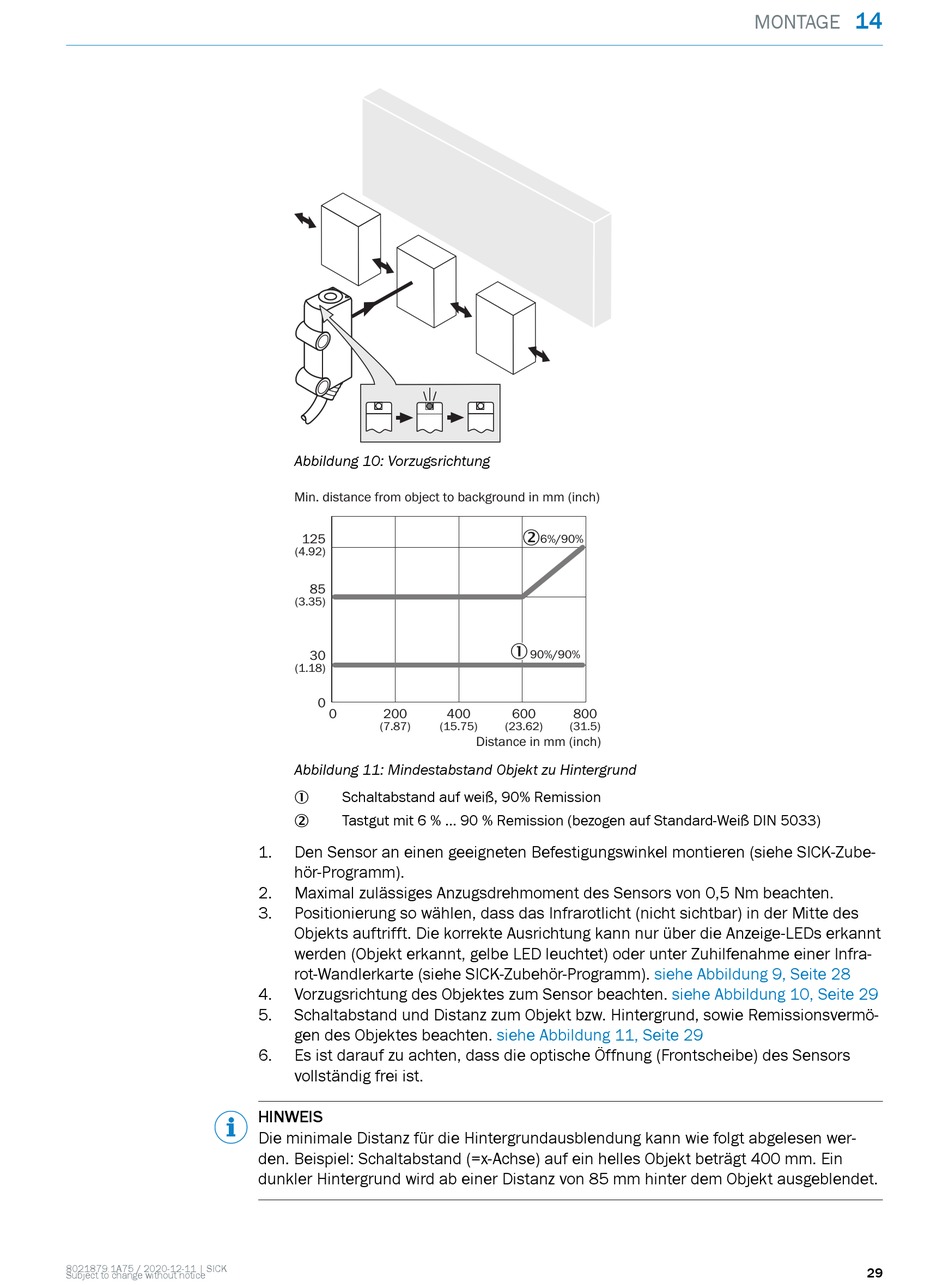

Abbildung 10: Vorzugsrichtung
Min. distance from object to background in mm (inch)
125
(4.92)
85
(3.35)
30
(1.18)
0
0
200
(7.87)
Abbildung 11: Mindestabstand Objekt zu Hintergrund
Schaltabstand auf weiß, 90% Remission
1
Tastgut mit 6 % ... 90 % Remission (bezogen auf Standard-Weiß DIN 5033)
2
1.
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zube‐
hör-Programm).
2.
Maximal zulässiges Anzugsdrehmoment des Sensors von 0,5 Nm beachten.
3.
Positionierung so wählen, dass das Infrarotlicht (nicht sichtbar) in der Mitte des
Objekts auftrifft. Die korrekte Ausrichtung kann nur über die Anzeige-LEDs erkannt
werden (Objekt erkannt, gelbe LED leuchtet) oder unter Zuhilfenahme einer Infra‐
rot-Wandlerkarte (siehe SICK-Zubehör-Programm).
4.
Vorzugsrichtung des Objektes zum Sensor beachten.
5.
Schaltabstand und Distanz zum Objekt bzw. Hintergrund, sowie Remissionsvermö‐
gen des Objektes beachten.
6.
Es ist darauf zu achten, dass die optische Öffnung (Frontscheibe) des Sensors
vollständig frei ist.
HINWEIS
Die minimale Distanz für die Hintergrundausblendung kann wie folgt abgelesen wer‐
den. Beispiel: Schaltabstand (=x-Achse) auf ein helles Objekt beträgt 400 mm. Ein
dunkler Hintergrund wird ab einer Distanz von 85 mm hinter dem Objekt ausgeblendet.
2
6%/90%
1
90%/90%
400
600
800
(15.75)
(23.62)
(31.5)
Distance in mm (inch)
siehe Abbildung 11, Seite 29
MONTAGE
siehe Abbildung 9, Seite 28
siehe Abbildung 10, Seite 29
14
29
