30.2 Plans cotés
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
8
(0.31)
1
2
3
(0.12)
9
M8 x 1

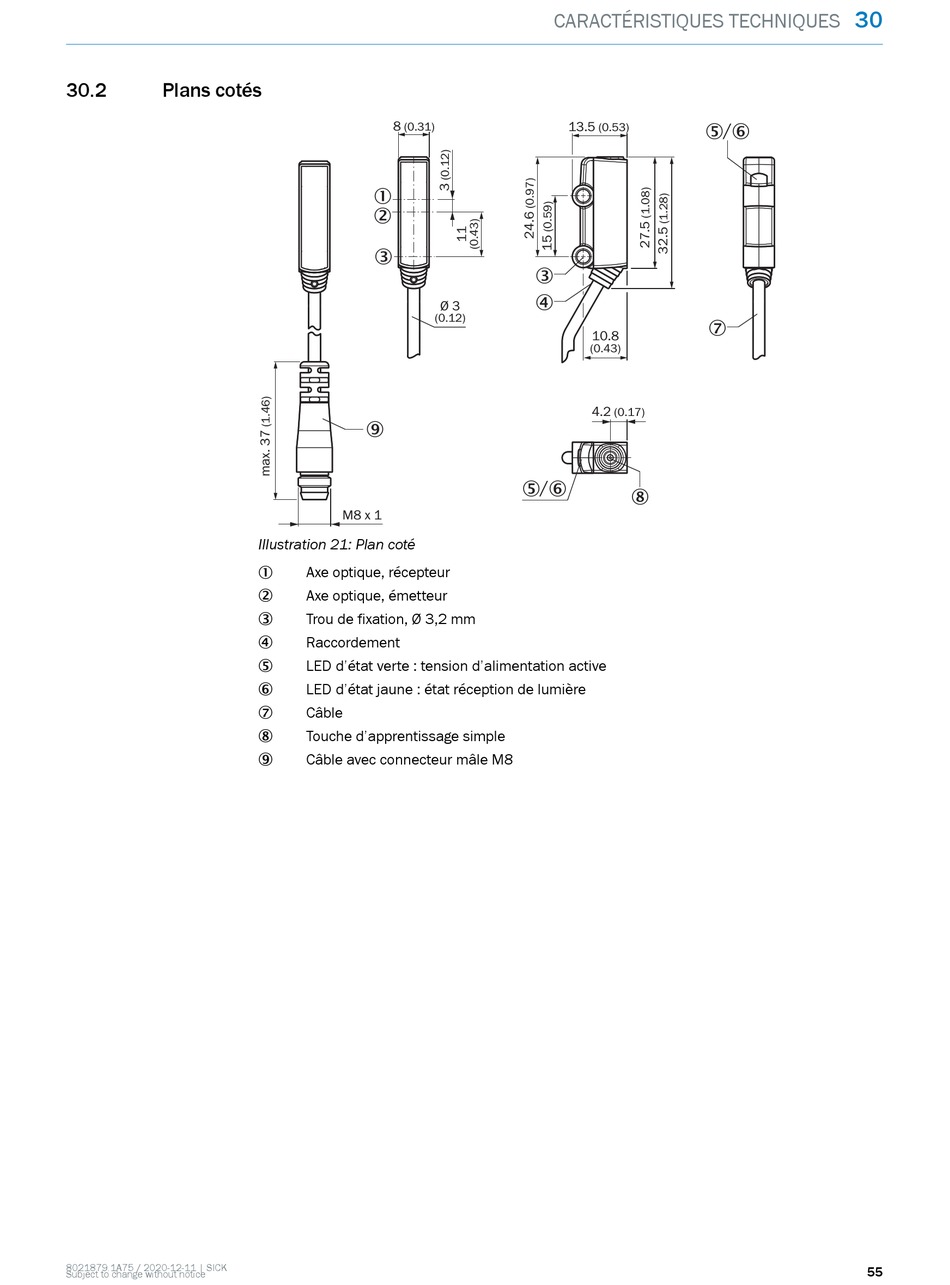

Illustration 21: Plan coté
Axe optique, récepteur
1
Axe optique, émetteur
2
Trou de fixation, Ø 3,2 mm
3
Raccordement
4
LED d'état verte : tension d'alimentation active
5
LED d'état jaune : état réception de lumière
6
Câble
7
Touche d'apprentissage simple
8
Câble avec connecteur mâle M8
9
CARACTÉRISTIQUES TECHNIQUES
13.5
(0.53)
3
4
Ø 3
10.8
(0.43)
4.2
(0.17)
5 / 6
5 / 6
7
8
30
55
