33
Descrição do produto
33.1
Estrutura do dispositivo
34
Montagem
34.1
Material fornecido
34.2
Requisitos de montagem
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
1
2
3
4

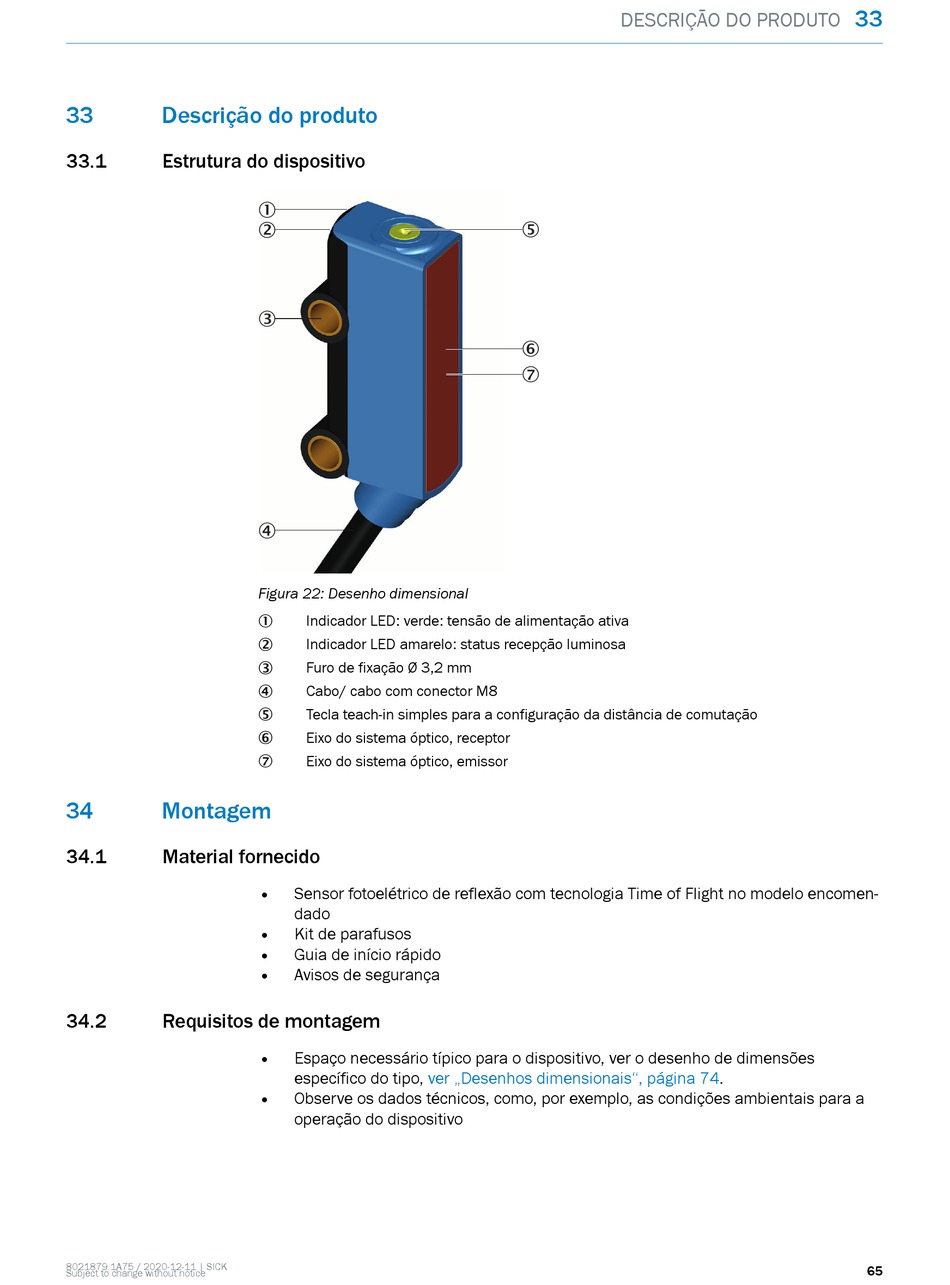

Figura 22: Desenho dimensional
Indicador LED: verde: tensão de alimentação ativa
1
Indicador LED amarelo: status recepção luminosa
2
Furo de fixação Ø 3,2 mm
3
Cabo/ cabo com conector M8
4
Tecla teach-in simples para a configuração da distância de comutação
5
Eixo do sistema óptico, receptor
6
Eixo do sistema óptico, emissor
7
Sensor fotoelétrico de reflexão com tecnologia Time of Flight no modelo encomen‐
dado
Kit de parafusos
Guia de início rápido
Avisos de segurança
Espaço necessário típico para o dispositivo, ver o desenho de dimensões
específico do tipo,
ver „Desenhos dimensionais", página
Observe os dados técnicos, como, por exemplo, as condições ambientais para a
operação do dispositivo
DESCRIÇÃO DO PRODUTO
5
6
7
74.
33
65
