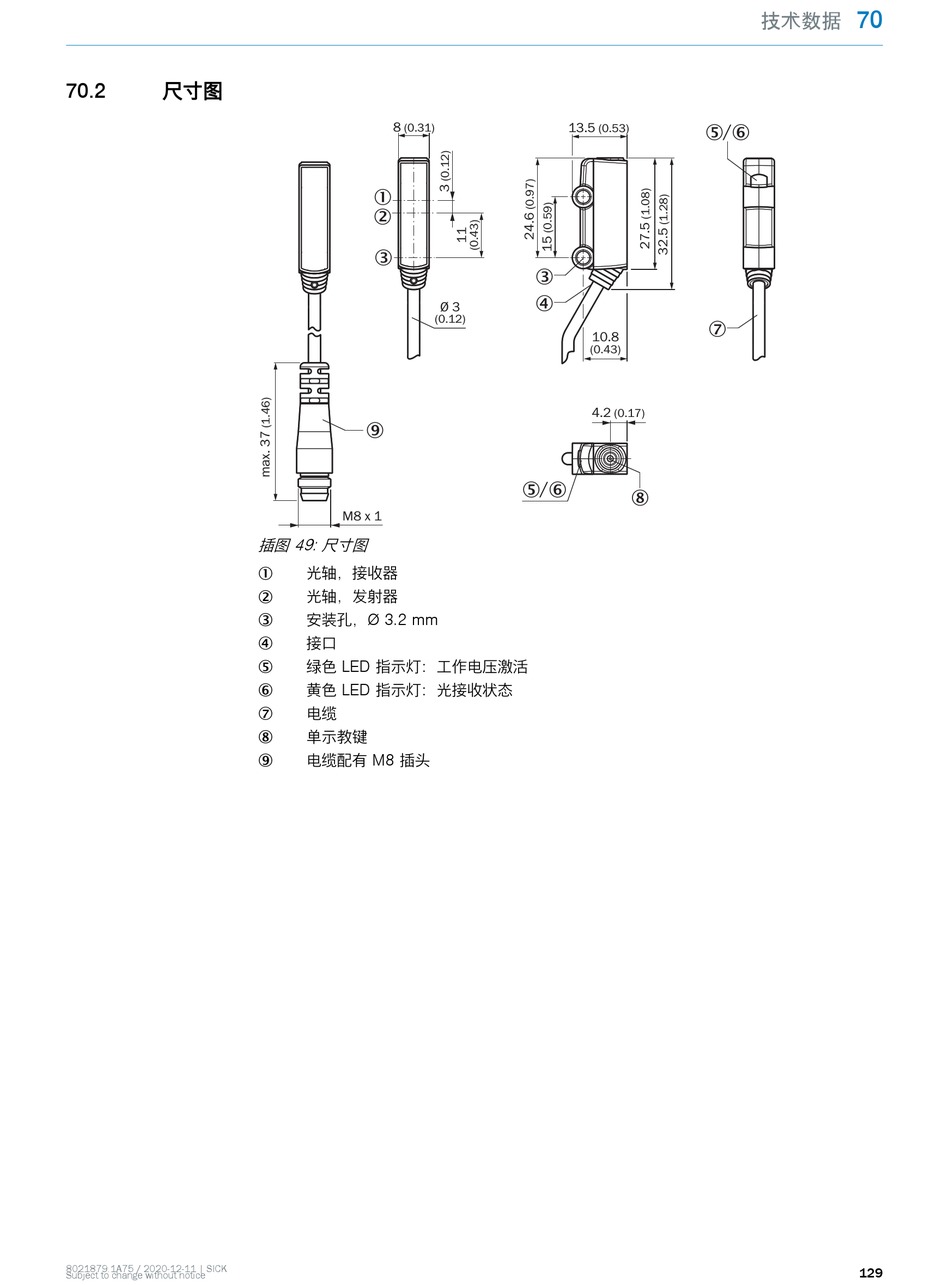

70.2 尺寸图
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
8
(0.31)
1
2
3
(0.12)
9
M8 x 1
插图 49: 尺寸图
光轴，接收器
1
光轴，发射器
2
安装孔，Ø 3.2 mm
3
接口
4
绿色 LED 指示灯：工作电压激活
5
黄色 LED 指示灯：光接收状态
6
电缆
7
单示教键
8
电缆配有 M8 插头
9
13.5
(0.53)
3
4
Ø 3
10.8
(0.43)
4.2
(0.17)
5 / 6
技术数据
5 / 6
7
8
