23
DESCRIPTION DU PRODUIT
23
Description du produit
23.1
Schéma de l'appareil
24
Montage
24.1
Étendue de la livraison
24.2
Exigences de montage
46
1
2
3
4

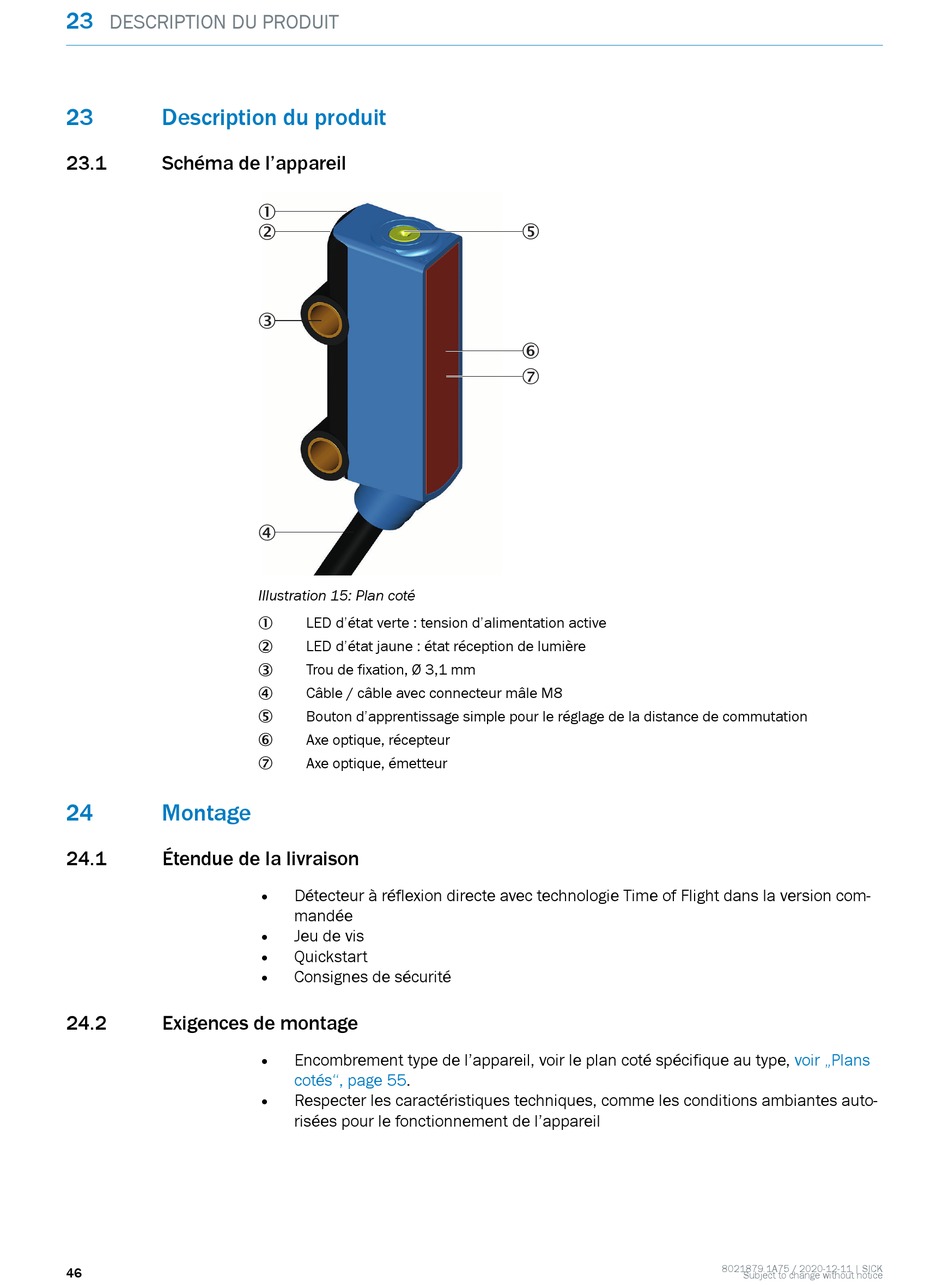

Illustration 15: Plan coté
LED d'état verte : tension d'alimentation active
1
LED d'état jaune : état réception de lumière
2
Trou de fixation, Ø 3,1 mm
3
Câble / câble avec connecteur mâle M8
4
Bouton d'apprentissage simple pour le réglage de la distance de commutation
5
Axe optique, récepteur
6
Axe optique, émetteur
7
Détecteur à réflexion directe avec technologie Time of Flight dans la version com‐
mandée
Jeu de vis
Quickstart
Consignes de sécurité
Encombrement type de l'appareil, voir le plan coté spécifique au type,
cotés", page
55.
Respecter les caractéristiques techniques, comme les conditions ambiantes auto‐
risées pour le fonctionnement de l'appareil
5
6
7
voir „Plans
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
