40
DADOS TÉCNICOS
40.2 Desenhos dimensionais
74
8
(0.31)
1
2
3
(0.12)
9
M8 x 1

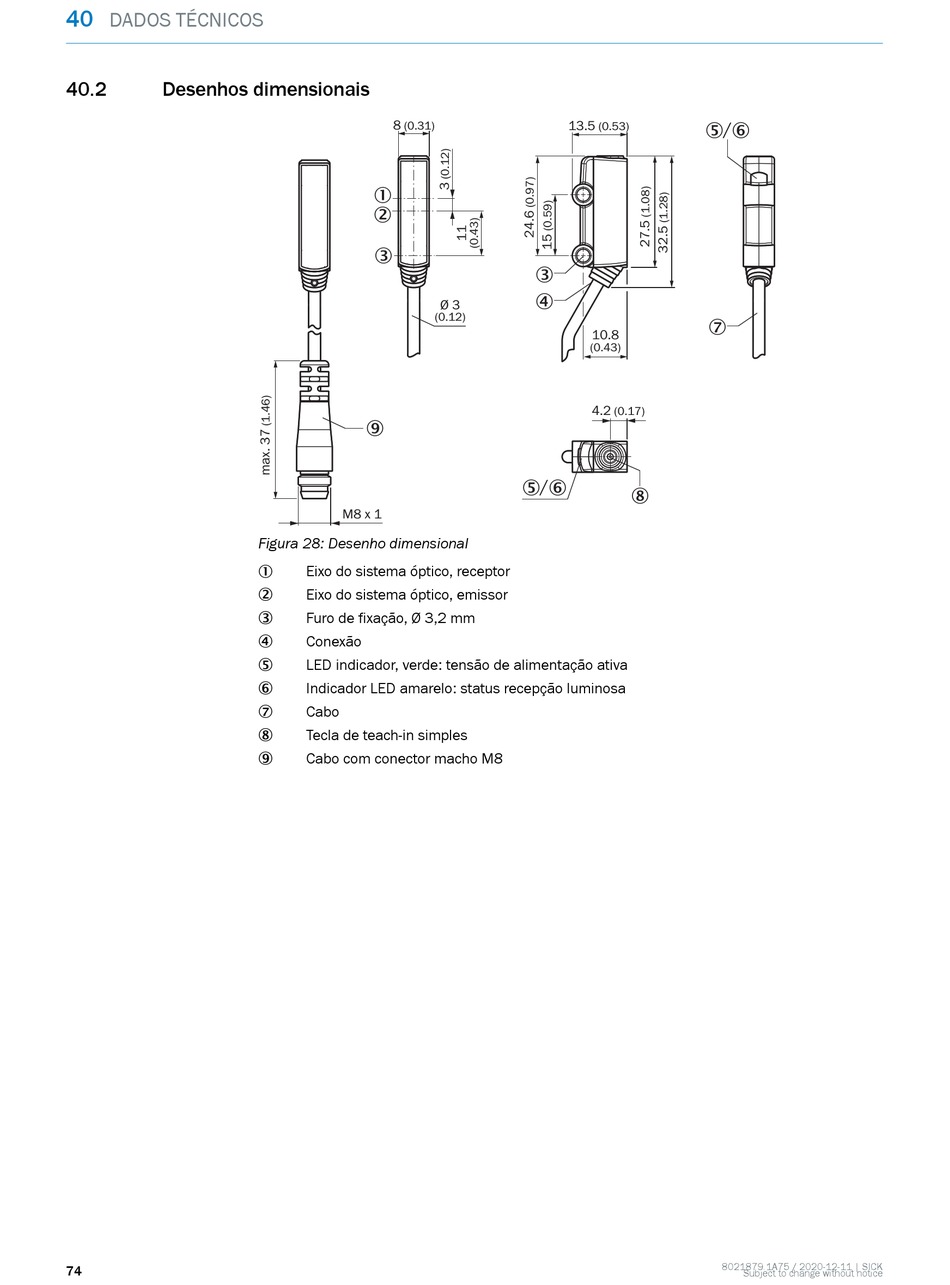

Figura 28: Desenho dimensional
Eixo do sistema óptico, receptor
1
Eixo do sistema óptico, emissor
2
Furo de fixação, Ø 3,2 mm
3
Conexão
4
LED indicador, verde: tensão de alimentação ativa
5
Indicador LED amarelo: status recepção luminosa
6
Cabo
7
Tecla de teach-in simples
8
Cabo com conector macho M8
9
13.5
(0.53)
3
4
Ø 3
10.8
(0.43)
4.2
(0.17)
5 / 6
5 / 6
7
8
