65
电气安装
66
调试
66.1
触发感应距离设置
124

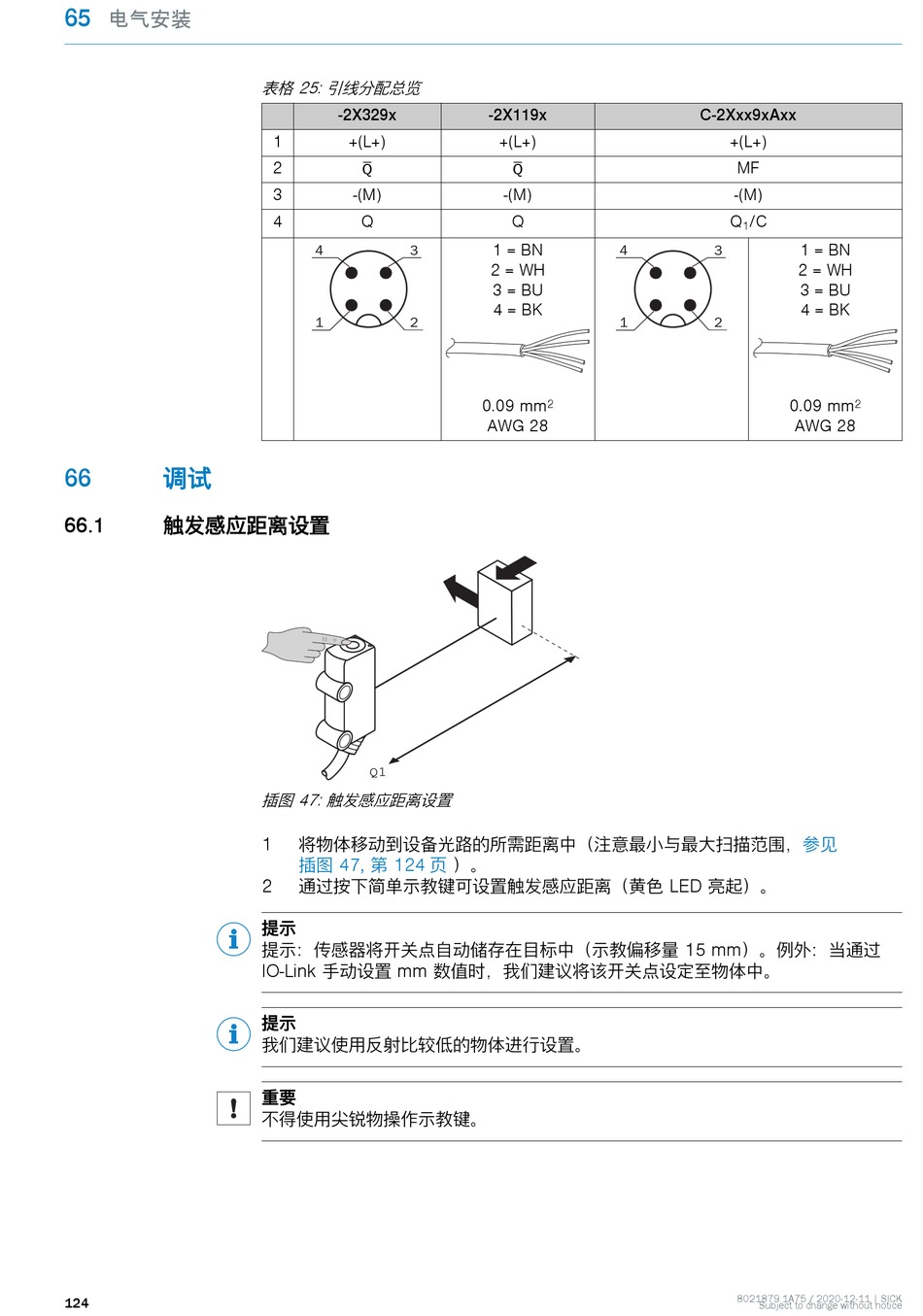

表格 25: 引线分配总览
-2X329x
1
+(L+)
2
Q
3
-(M)
4
Q
4
3
1
2
Q1
插图 47: 触发感应距离设置
1
将物体移动到设备光路的所需距离中(注意最小与最大扫描范围,参见
插图 47, 第 124 页
2
通过按下简单示教键可设置触发感应距离(黄色 LED 亮起)。
提示
提示:传感器将开关点自动储存在目标中(示教偏移量 15 mm)。例外:当通过
IO-Link 手动设置 mm 数值时,我们建议将该开关点设定至物体中。
提示
我们建议使用反射比较低的物体进行设置。
重要
不得使用尖锐物操作示教键。
-2X119x
+(L+)
Q
-(M)
Q
1 = BN
4
2 = WH
3 = BU
4 = BK
1
0.09 mm
2
AWG 28
)。
C-2Xxx9xAxx
+(L+)
MF
-(M)
Q
/C
1
1 = BN
3
2 = WH
3 = BU
4 = BK
2
0.09 mm
2
AWG 28
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
