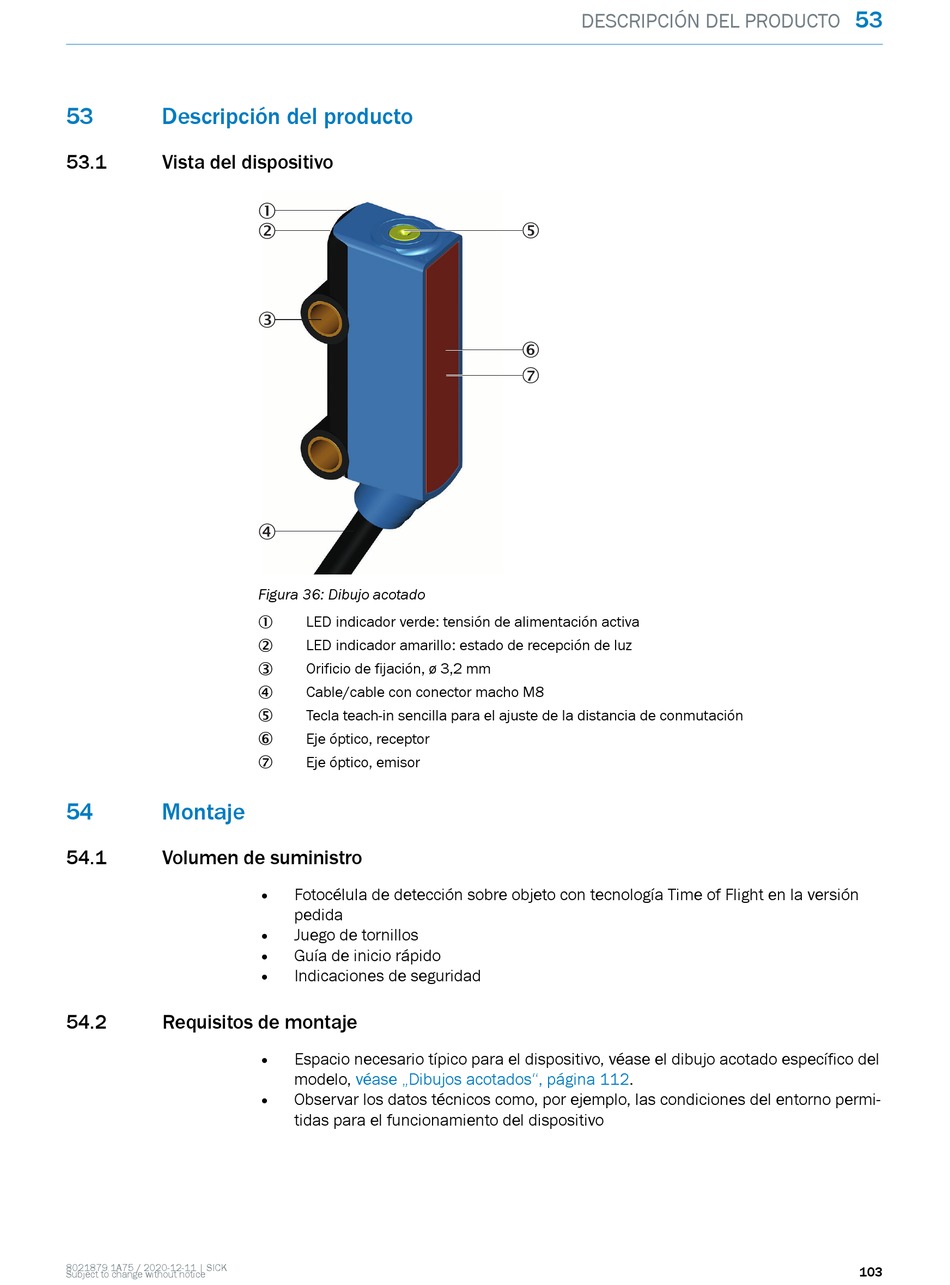

53 Descripción del producto
53.1 Vista del dispositivo
54 Montaje
54.1 Volumen de suministro
54.2 Requisitos de montaje
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
1
2
3
4
Figura 36: Dibujo acotado
LED indicador verde: tensión de alimentación activa
1
LED indicador amarillo: estado de recepción de luz
2
Orificio de fijación, ø 3,2 mm
3
Cable/cable con conector macho M8
4
Tecla teach-in sencilla para el ajuste de la distancia de conmutación
5
Eje óptico, receptor
6
Eje óptico, emisor
7
• Fotocélula de detección sobre objeto con tecnología Time of Flight en la versión
pedida
• Juego de tornillos
• Guía de inicio rápido
• Indicaciones de seguridad
• Espacio necesario típico para el dispositivo, véase el dibujo acotado específico del
modelo, véase „Dibujos acotados", página
• Observar los datos técnicos como, por ejemplo, las condiciones del entorno permi‐
tidas para el funcionamiento del dispositivo
DESCRIPCIÓN DEL PRODUCTO
5
6
7
