35

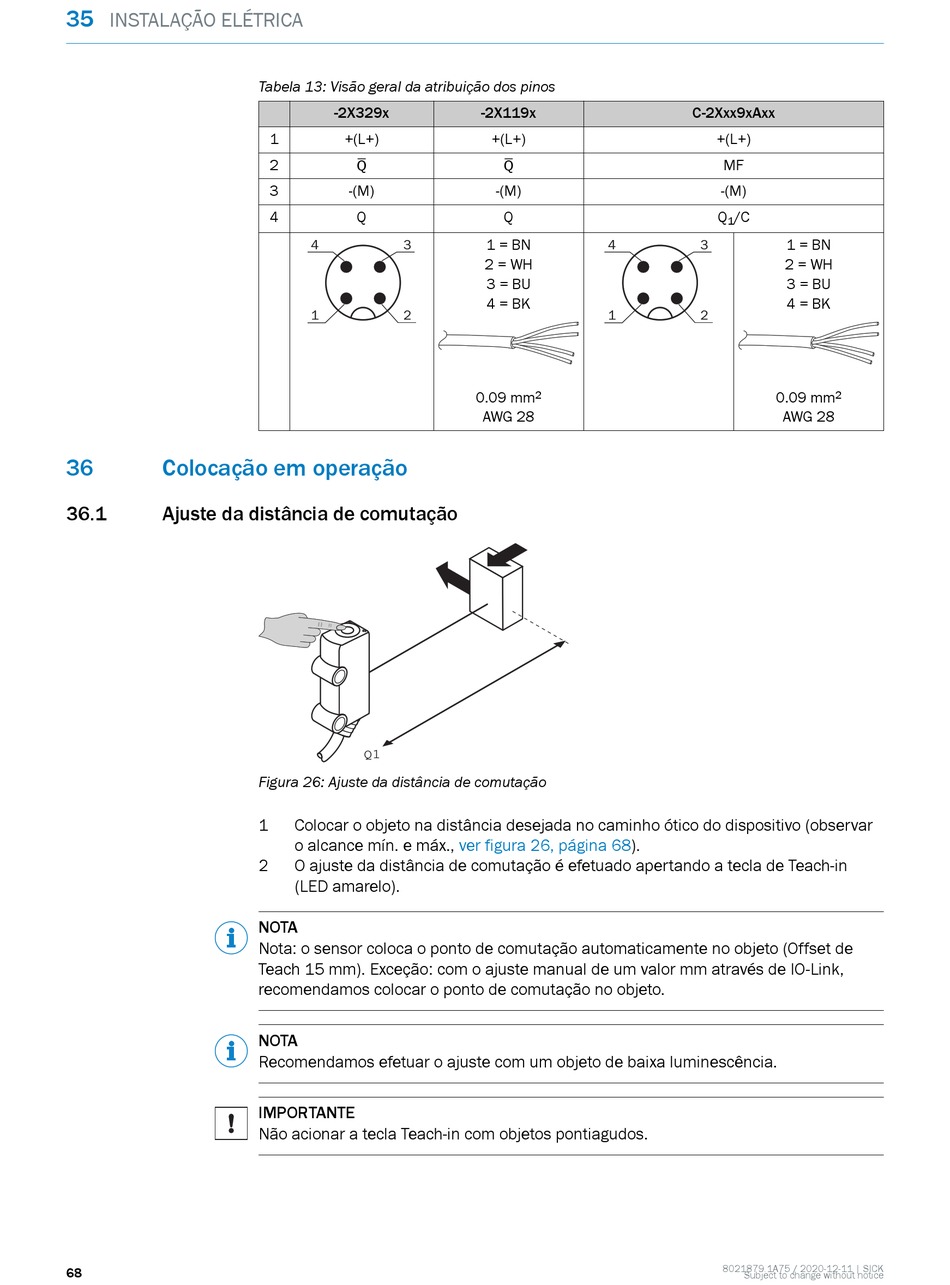

INSTALAÇÃO ELÉTRICA
36
Colocação em operação
36.1
Ajuste da distância de comutação
68
Tabela 13: Visão geral da atribuição dos pinos
-2X329x
1
+(L+)
2
Q
3
-(M)
4
Q
4
3
1
2
Q1
Figura 26: Ajuste da distância de comutação
1
Colocar o objeto na distância desejada no caminho ótico do dispositivo (observar
o alcance mín. e máx.,
2
O ajuste da distância de comutação é efetuado apertando a tecla de Teach-in
(LED amarelo).
NOTA
Nota: o sensor coloca o ponto de comutação automaticamente no objeto (Offset de
Teach 15 mm). Exceção: com o ajuste manual de um valor mm através de IO-Link,
recomendamos colocar o ponto de comutação no objeto.
NOTA
Recomendamos efetuar o ajuste com um objeto de baixa luminescência.
IMPORTANTE
Não acionar a tecla Teach-in com objetos pontiagudos.
-2X119x
+(L+)
Q
-(M)
Q
1 = BN
4
2 = WH
3 = BU
4 = BK
1
0.09 mm
2
AWG 28
ver figura 26, página
68).
C-2Xxx9xAxx
+(L+)
MF
-(M)
Q
/C
1
1 = BN
3
2 = WH
3 = BU
4 = BK
2
0.09 mm
2
AWG 28
8021879.1A75 / 2020-12-11 | SICK
Subject to change without notice
