ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
90.2 Габаритные чертежи
166
8
(0.31)
1
2
3
(0.12)
9
M8 x 1

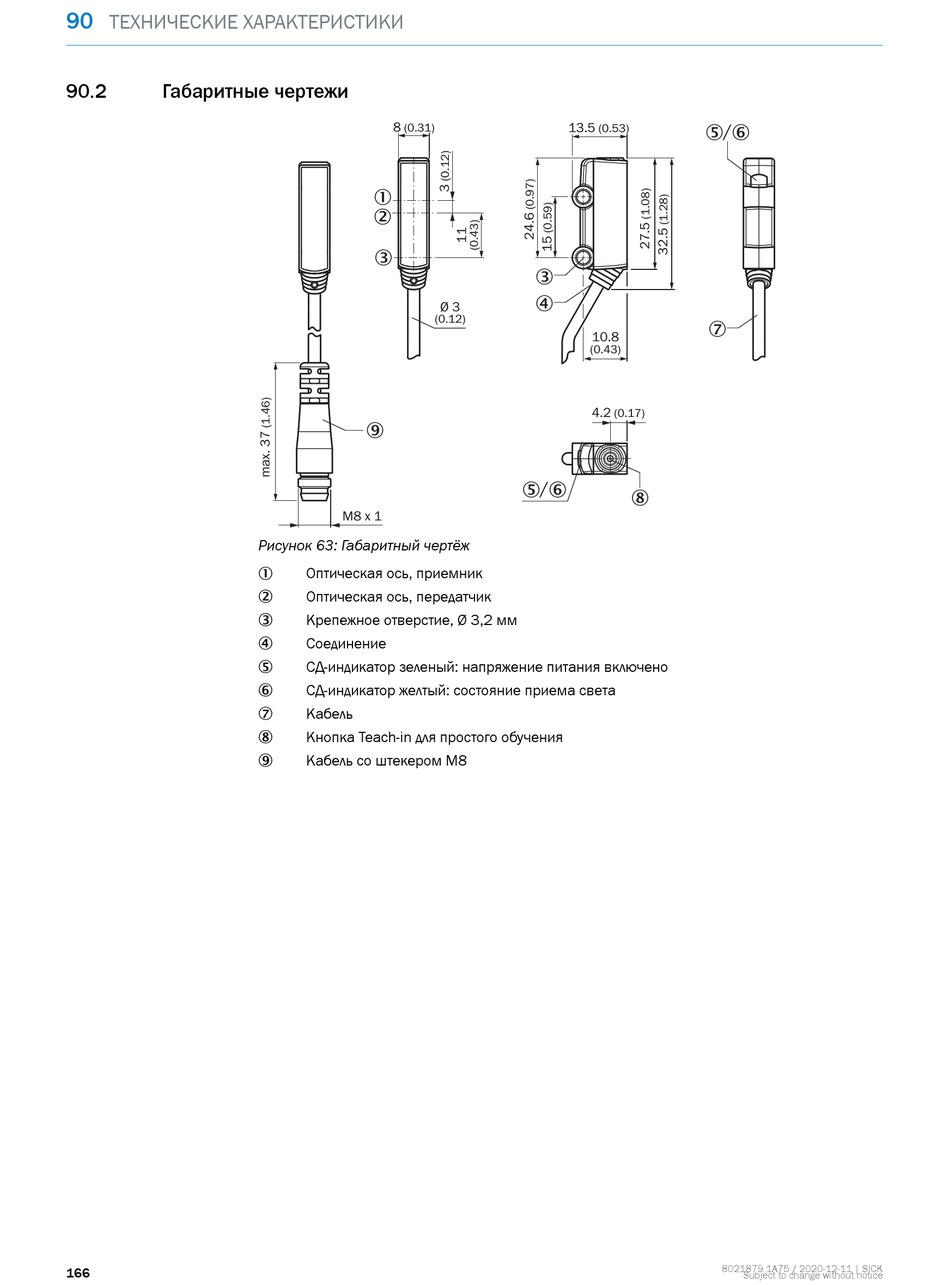

Рисунок 63: Габаритный чертёж
Оптическая ось, приемник
1
Оптическая ось, передатчик
2
Крепежное отверстие, Ø 3,2 мм
3
Соединение
4
СД-индикатор зеленый: напряжение питания включено
5
СД-индикатор желтый: состояние приема света
6
Кабель
7
Кнопка Teach-in для простого обучения
8
Кабель со штекером M8
9
13.5
(0.53)
3
4
Ø 3
10.8
(0.43)
4.2
(0.17)
5 / 6
5 / 6
7
8
