DESCRIZIONE DEL PRODOTTO
43 Descrizione del prodotto
43.1 Come si presenta il dispositivo
44 Montaggio
44.1 Dotazione di fornitura
44.2 Requisiti per il montaggio
84
1
2
3
4

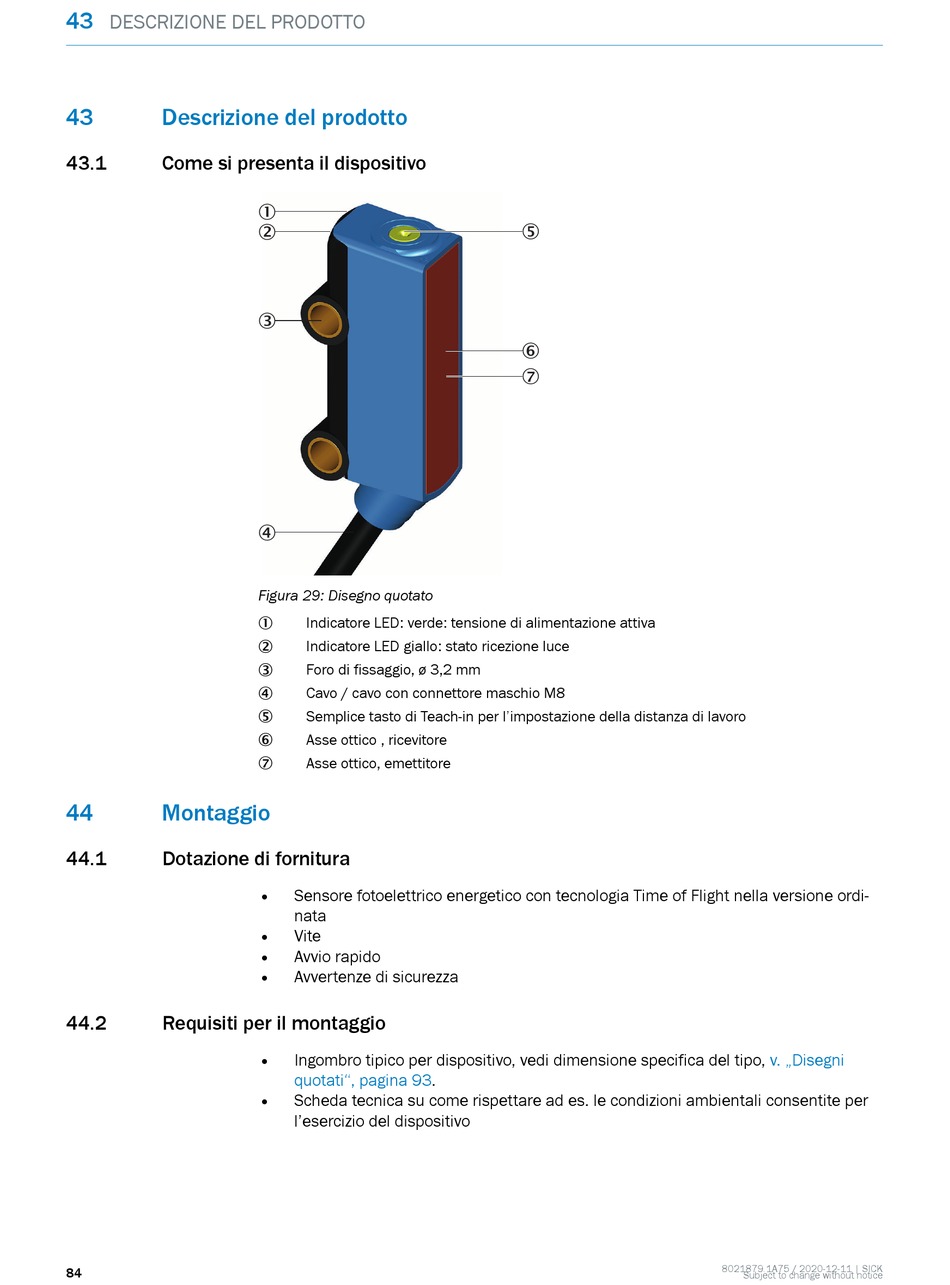

Figura 29: Disegno quotato
Indicatore LED: verde: tensione di alimentazione attiva
1
Indicatore LED giallo: stato ricezione luce
2
Foro di fissaggio, ø 3,2 mm
3
Cavo / cavo con connettore maschio M8
4
Semplice tasto di Teach-in per l'impostazione della distanza di lavoro
5
Asse ottico , ricevitore
6
Asse ottico, emettitore
7
• Sensore fotoelettrico energetico con tecnologia Time of Flight nella versione ordi‐
nata
• Vite
• Avvio rapido
• Avvertenze di sicurezza
• Ingombro tipico per dispositivo, vedi dimensione specifica del tipo,
quotati", pagina 93.
• Scheda tecnica su come rispettare ad es. le condizioni ambientali consentite per
l'esercizio del dispositivo
5
6
7
v. „Disegni
