Knick Protos II 4400 Betriebsanleitung Seite 92

Wartungsfunktionen
Menüauswahl: Wartung > Modul BASE ... > Justierung Ausgangsstrom I...
Hinweis: Funktionskontrolle (HOLD) aktiv

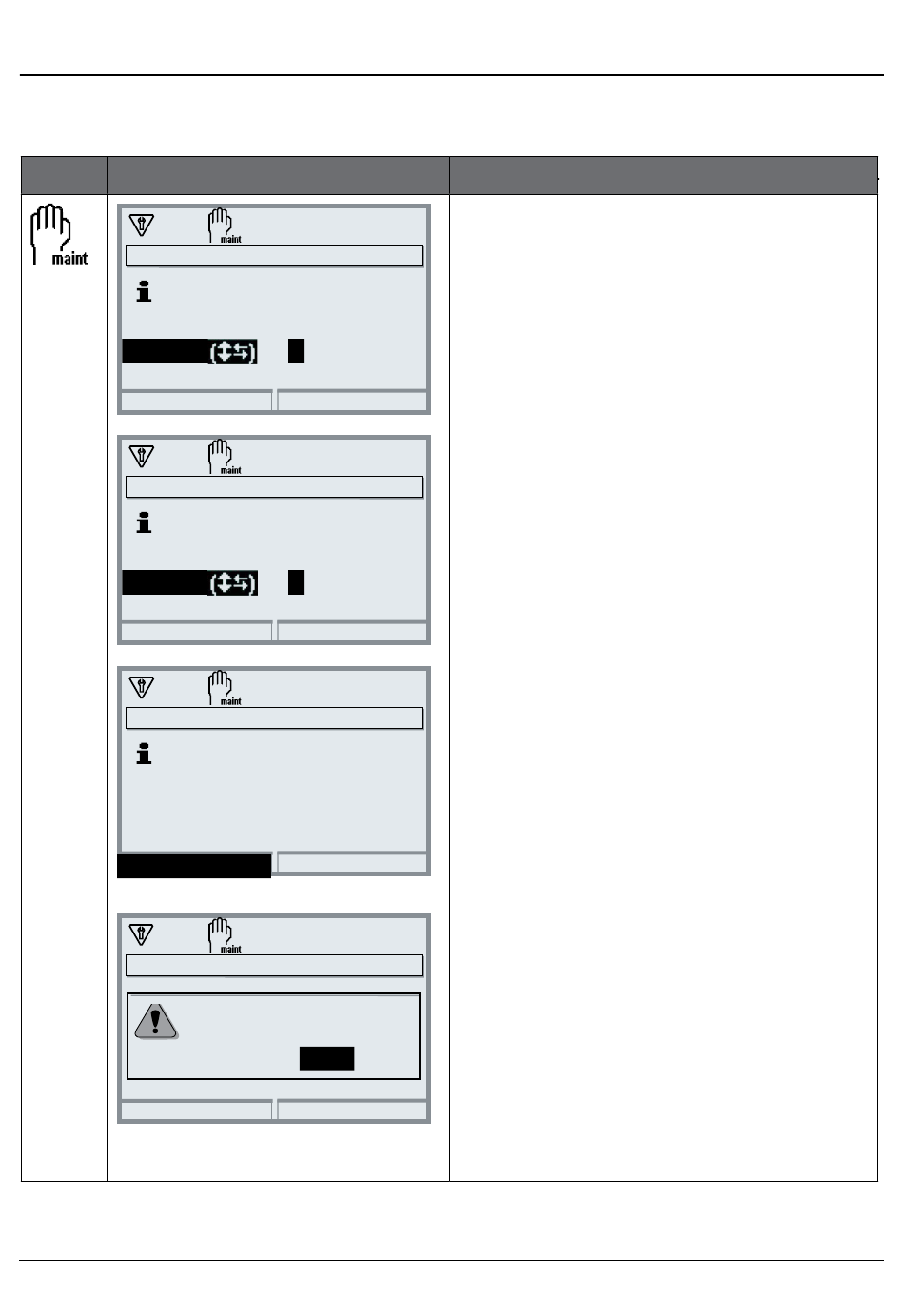

Menü Display
Justierung Ausgangsstrom I1
Ausgangsstrom justieren
Übernahme mit [enter]
Schritt 1: Sollwert 4.00 mA
Trimmen
Abbrechen
Justierung Ausgangsstrom I1
Ausgangsstrom justieren
Übernahme mit [enter]
Schritt 2: Sollwert 20.00 mA
Trimmen
Abbrechen
Justierung Ausgangsstrom I1
Ausgangsstrom justieren
Übernahme mit [enter]
Schritt 3: Justierung übernehmen
Zurück
Justierung Ausgangsstrom I1
Sollen die Abgleichwerte für den
Stromausgang justiert werden?
92
5 00
OK
5 00
OK
Justieren
Ja
Nein
Aktion
Erster Abgleichschritt: 4 mA
Mit den Pfeiltasten den gewünschten
Ausgangsstrom einstellen.
Der Stellbereich ist auf ca. ± 0,5 mA
begrenzt (0 ... 999 Counts).
Anschließend mit Softkey "OK" den
Wert für 4 mA speichern.
Zweiter Abgleichschritt: 20 mA
Mit den Pfeiltasten den gewünschten
Ausgangsstrom einstellen.
Der Stellbereich ist auf ca. ± 0,5 mA
begrenzt (0 ... 999 Counts).
Anschließend mit Softkey "OK" den
Wert für 20 mA speichern.
Dritter Schritt:
Mit Softkey "Justieren" den Strom-
ausgang mit den beiden gespeicher-
ten Werten justieren.
Vor der endgültigen Justierung
erfolgt noch eine Sicherheitsabfrage,
die mit dem Softkey "Ja" bestätigt
werden muss.
ACHTUNG!
Wird die Funktion erneut aufgerufen,
startet sie mit Default-Werten für den
Abgleich, der Abgleich muss dann
erneut komplett durchgeführt wer-
den! Der Stromausgang 2 kann ent-
sprechend abgeglichen werden.
