Kurzbeschreibung

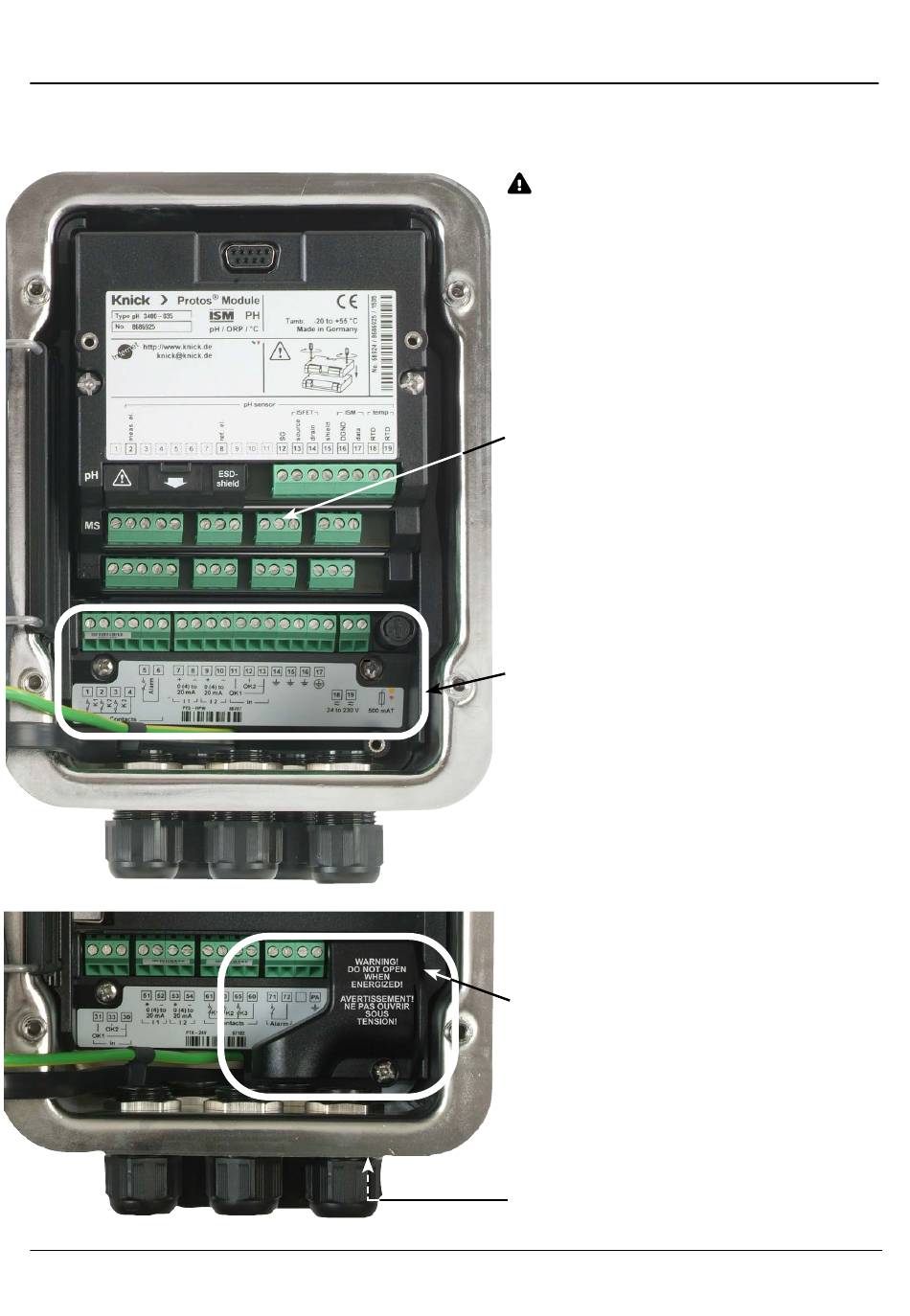

Blick in das geöffnete Gerät
Modul BASE, 3 Mess-/Kommunikationsmodule sind gesteckt.
WARNUNG! Berührungsgefährliche
Spannungen.
Erst Spannungsfreiheit sicherstellen, bevor
Sie in den Klemmenraum fassen.
Modulbestückung
Beliebige Kombinationen von bis zu 3
Mess- und Kommunikationsmodulen sind
möglich.
Modulerkennung: Plug & Play
Anschlüsse Modul BASE
Nicht-Ex-Ausführung
2 Stromausgänge
(freie Zuordnung der Messgröße),
4 Schaltkontakte,
2 digitale Eingänge
Anschlüsse Modul BASE
Ex-Ausführung mit kleiner Netzklemmen-
abdeckung (Lieferumfang) oder großer
Anschlussklemmenabdeckung ZU1042
(Zubehör).
Potentialausgleichsklemme
Genaue Lage siehe Maßzeichnung.
