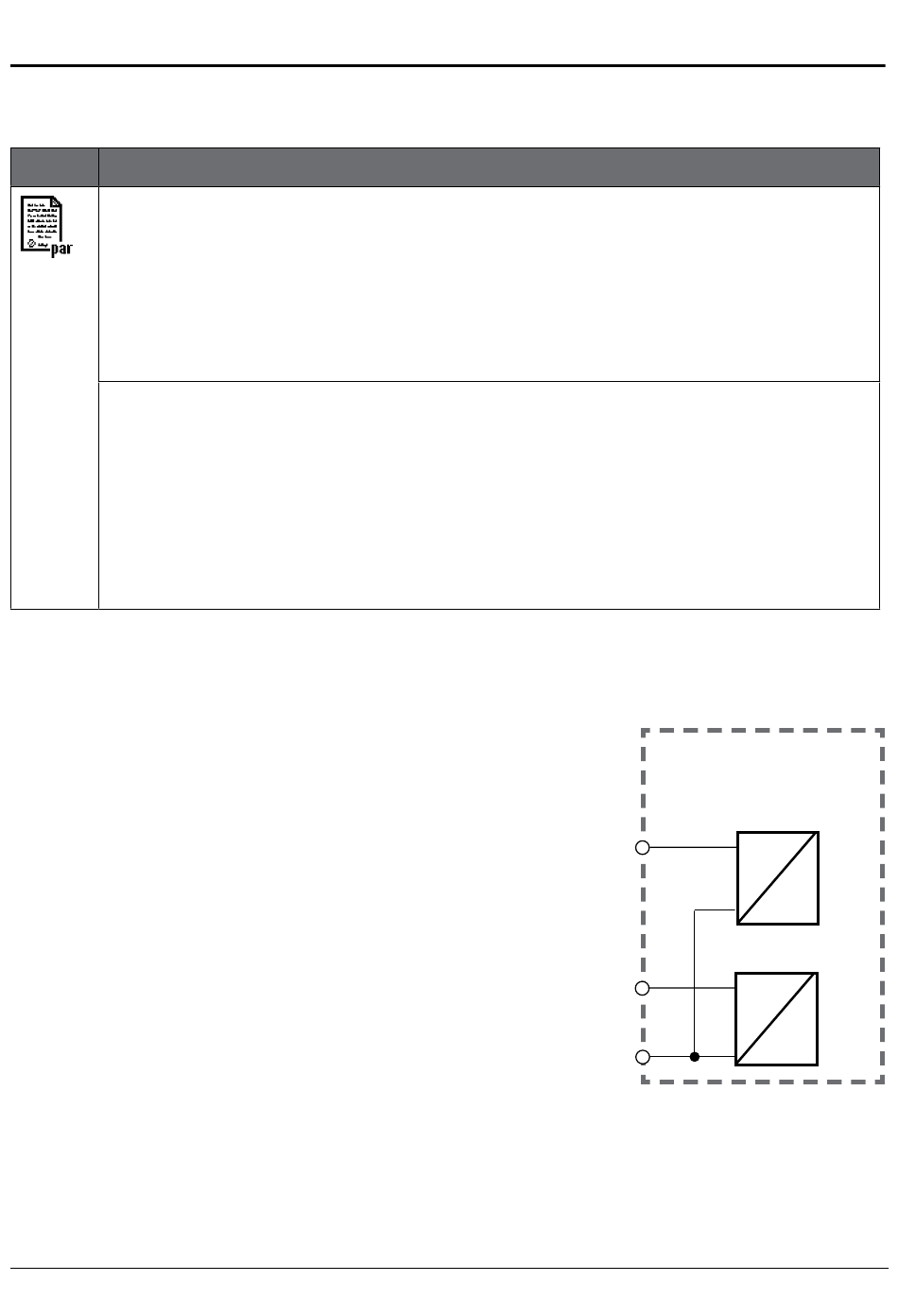

Knick Protos II 4400 Betriebsanleitung Seite 77

Optokoppler-Eingänge OK1, OK2
Menüauswahl: Parametrierung > Modul BASE > Steuereingänge OK1, OK2
Hinweis: Funktionskontrolle (HOLD) aktiv
Menü Aktion
OK1 Verwendung
1) Parametrierung
2) Passcode eingeben
3) Modul BASE
4) Steuereingänge OK1/OK2
5) OK1 Verwendung
OK1/OK2 Eingangspegel
1) Parametrierung
2) Passcode eingeben
3) Modul BASE
4) Steuereingänge OK1/OK2
5) Eingang OK...
6) Aktiven Eingangspegel festlegen
Das Modul BASE verfügt über 2 digitale
Optokoppler-Eingänge OK1, OK2.
Über ein Steuersignal können folgende
Funktionen (entsprechend der Parametrierung)
ausgelöst werden:
• OK1: "Aus" bzw. "Funktionskontrolle gesamt"
oder "Funktionskontrolle Kanal"
• OK2: Auswahl im Menü Parametrierung/
Systemsteuerung/Funktionssteuerung:
"Aus", "Parametersatz A/B"
(s. auch Seite 53)
Der Schaltpegel für das Steuersignal muss
parametriert werden:
(aktiv 10 ... 30 V bzw. aktiv < 2 V).
Modul BASE
OK1
OK1
OK2
OK2
OK
77
