Elektrische Installation
Modul BASE 4400-029
Standardausführung. Nicht für Ex-Anwendungen!
Hilfsenergie
Das Weitbereichsnetzteil VariPower ermöglicht den Betrieb des Geräts mit einer
Hilfsenergie im Bereich von 24 (- 15 %) ... 230 (+ 10 %) V AC/DC und ist damit in
allen gängigen Versorgungsnetzen weltweit einsetzbar.
Die Klemmen sind für Einzeldrähte und Litzen bis 2,5 mm

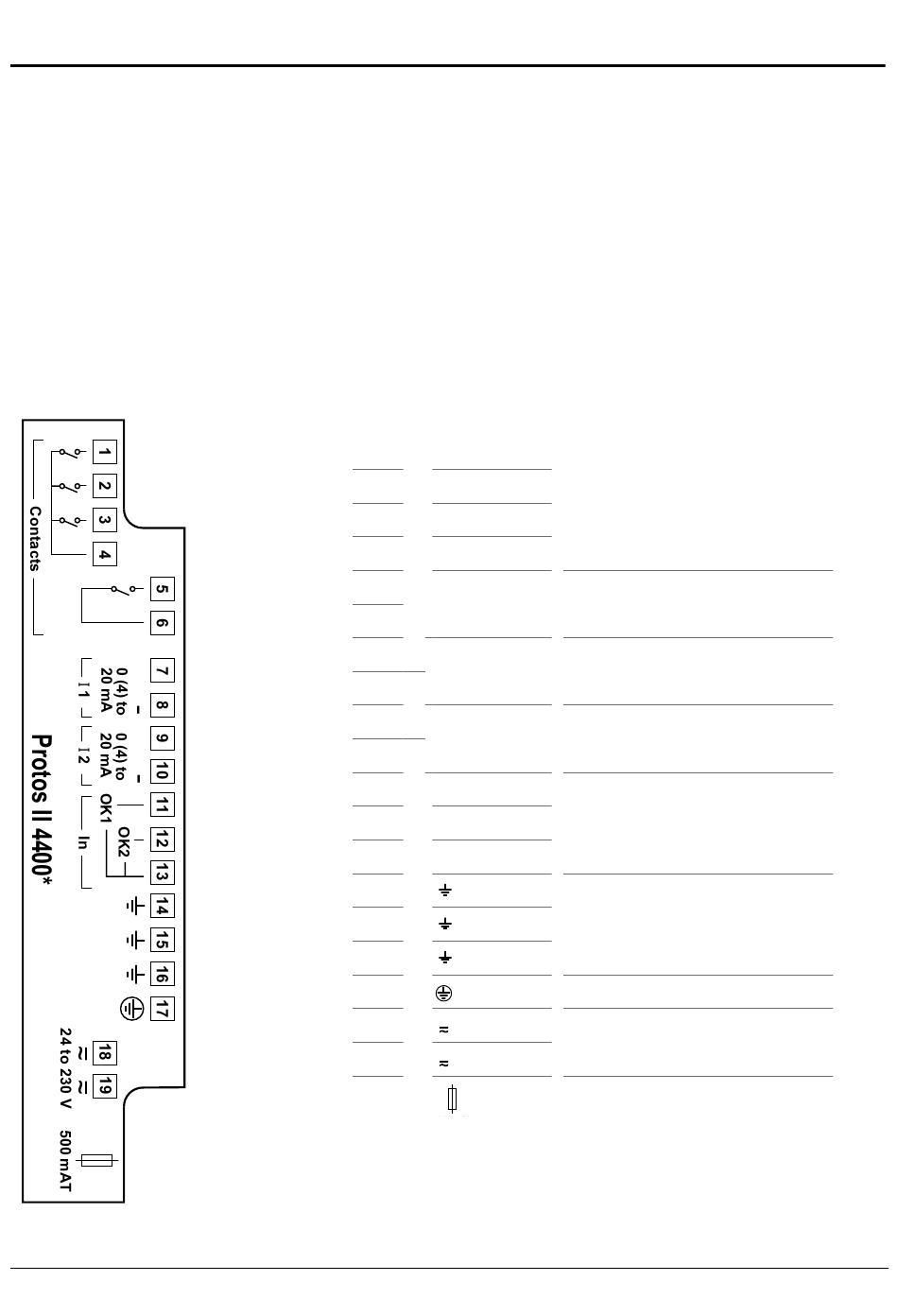

Klemmenschild/Beschaltung Modul BASE 4400-029
K 1
K 2
K 3
Failure
+
+
1 K1
2 K2
3 K3
4 K1, K2, K3
5
Failure
6
7 +
I1
8 –
9 +
I2
10 –
11 OK1
12 OK2
13 OK1, OK2
14
15
16
17*
18
19
*) Klemme 17 muss beschaltet sein.
2 geeignet.
Schaltkontakte,
frei belegbar
Schaltkontakt
Stromausgang 1
0(4) ... 20 mA
Stromausgang 2
0(4) ... 20 mA
Eingang Optokoppler
Erde
Schutzerde
Spannungsversorgung
24 ... 230 V AC / DC
Sicherung 500mAT
