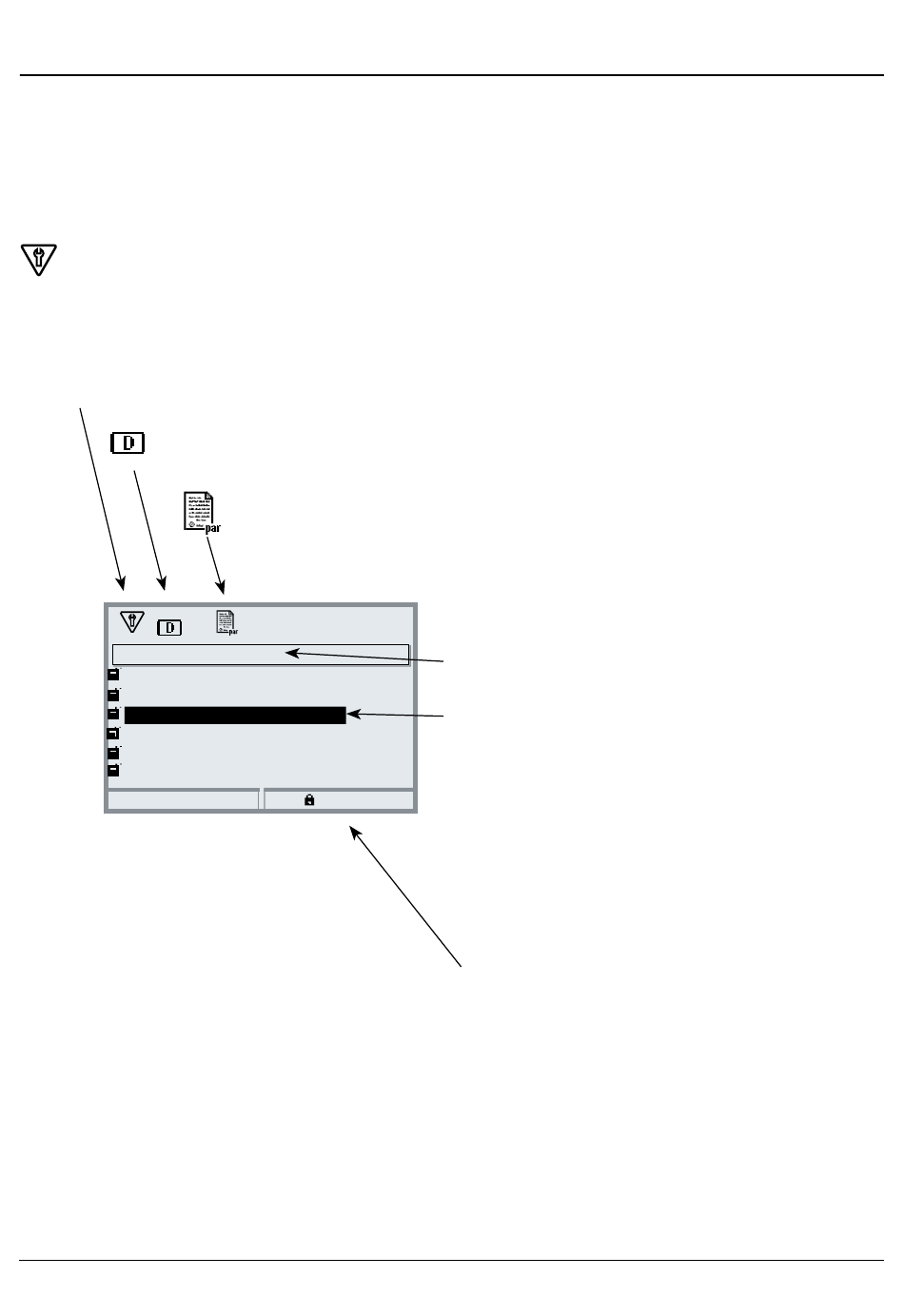

Statusanzeigen im Grafikdisplay
Piktogramme
Die Klartext­Bedienoberfläche wird durch Piktogramme ergänzt, die Hinweise
zum Betriebszustand geben:
Funktionskontrolle (HOLD)
Der Betriebszustand "HOLD" ist aktiv (NAMUR­Statussignal Funktionskontrolle);
im Lieferzustand ist das beim Modul BASE der Kontakt K2 (Arbeitskontakt). Das kann bei Bedarf
anders eingestellt werden – die Kontakte K2 ... K3 sind frei programmierbar.
Die Stromausgänge verhalten sich entsprechend den Voreinstellungen in der Parametrierung
(einstellbar sind: aktueller Messwert, letzter Messwert, Festwert).
Speicherkarte (D für "Data Card")
befindet sich im Modul FRONT
Modul BASE (Spezialist)
Ausgangsstrom I1
Ausgangsstrom I2
Kontakt K4 (NAMUR Ausfall)
Kontakt K3
Kontakt K2
Kontakt K1
Zurück
34
Statusanzeige
Parametrierung
Sperren
Menüebene (Spezialistenebene)
Aktuelle Auswahl
Die aktuelle Auswahl erscheint schwarz hinter­
legt. Grau dargestellte Parameter können nicht
geändert werden.
Bediensicherheit
Zur Wahrung der erhöhten Bediensicherheit
verfügt das Gerät über drei Bedienebenen:
• Spezialistenebene
Zugriff auf sämtliche Geräteparameter.
Einstellungen können für den Zugriff aus der
Betriebsebene gesperrt werden.
• Betriebsebene
Zugriff auf alle in der Spezialistenebene
freigegebenen Einstellungen. Gesperrte
Einstellungen erscheinen grau und können
nicht verändert werden.
• Anzeigeebene
Anzeige aller Einstellungen.
Keine Änderungsmöglichkeit.
