Knick Protos II 4400 Betriebsanleitung Seite 73

Schaltkontakte: Parametrierung
Menüauswahl: Parametrierung > Modul BASE > Kontakt K...
Hinweis: Funktionskontrolle (HOLD) aktiv
Menü Display
Kontakt K1 (Spezialist)
Verwendung
Messgröße
Grenzwert
Hysterese
Wirkrichtung
Kontakttyp
Zurück
Modul BASE
Alarm (K4)
K1
K2
K3

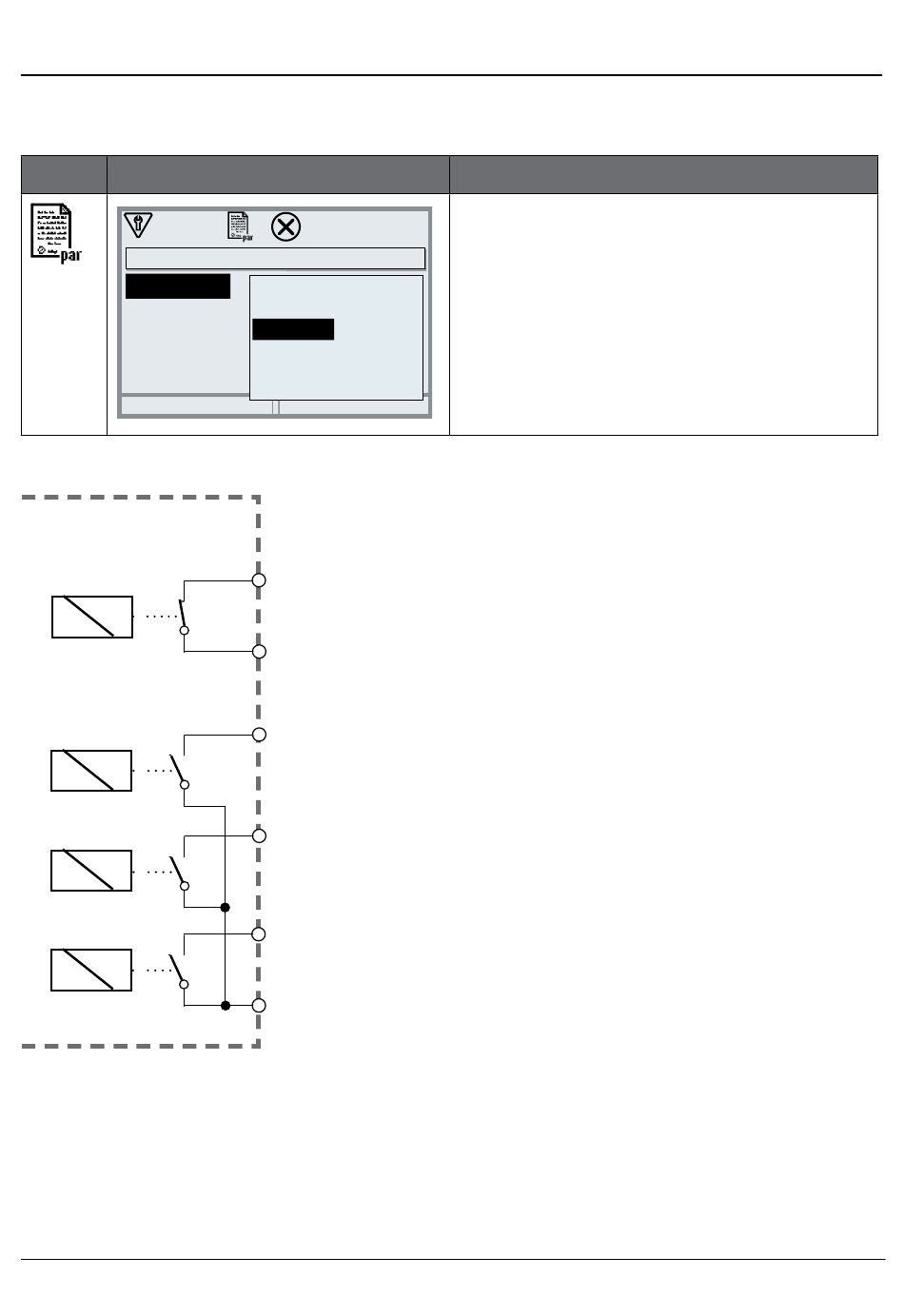

Kontaktbelegung:
siehe Klemmenschild
Modul BASE
Außerhalb der Spez.
Funktionskontrolle
Grenzwert
Spülkontakt
Parametersatz B aktiv
Sensoface
Das Modul BASE verfügt über 4 Relaiskontakte (max.
Belastbarkeit AC/DC jeweils 30 V / 3 A).
Der Kontakt K4 ist vorgesehen für die Ausfall-
Meldung. Einstellbar ist das Schaltverhalten (Arbeits-
bzw. Ruhekontakt), zusätzlich können Einschalt- bzw.
Ausschaltverzögerung parametriert werden.
K1...K3 sind parametrierbar ("Verwendung"):
• Aus
• Ausfall
• Wartungsbedarf
• Außerhalb der Spezifikation
• Funktionskontrolle (HOLD)
• Grenzwert
• Spülkontakt
• Parametersatz B aktiv
• USP-Ausgang (nur bei COND-Modul)
• Sensoface
Aktion
Verwendung Schaltkontakte
1) Parametrierung
2) Passcode eingeben
3) Modul BASE
4) Kontakt K...
5) Verwendung (Abb.)
73
