Montage

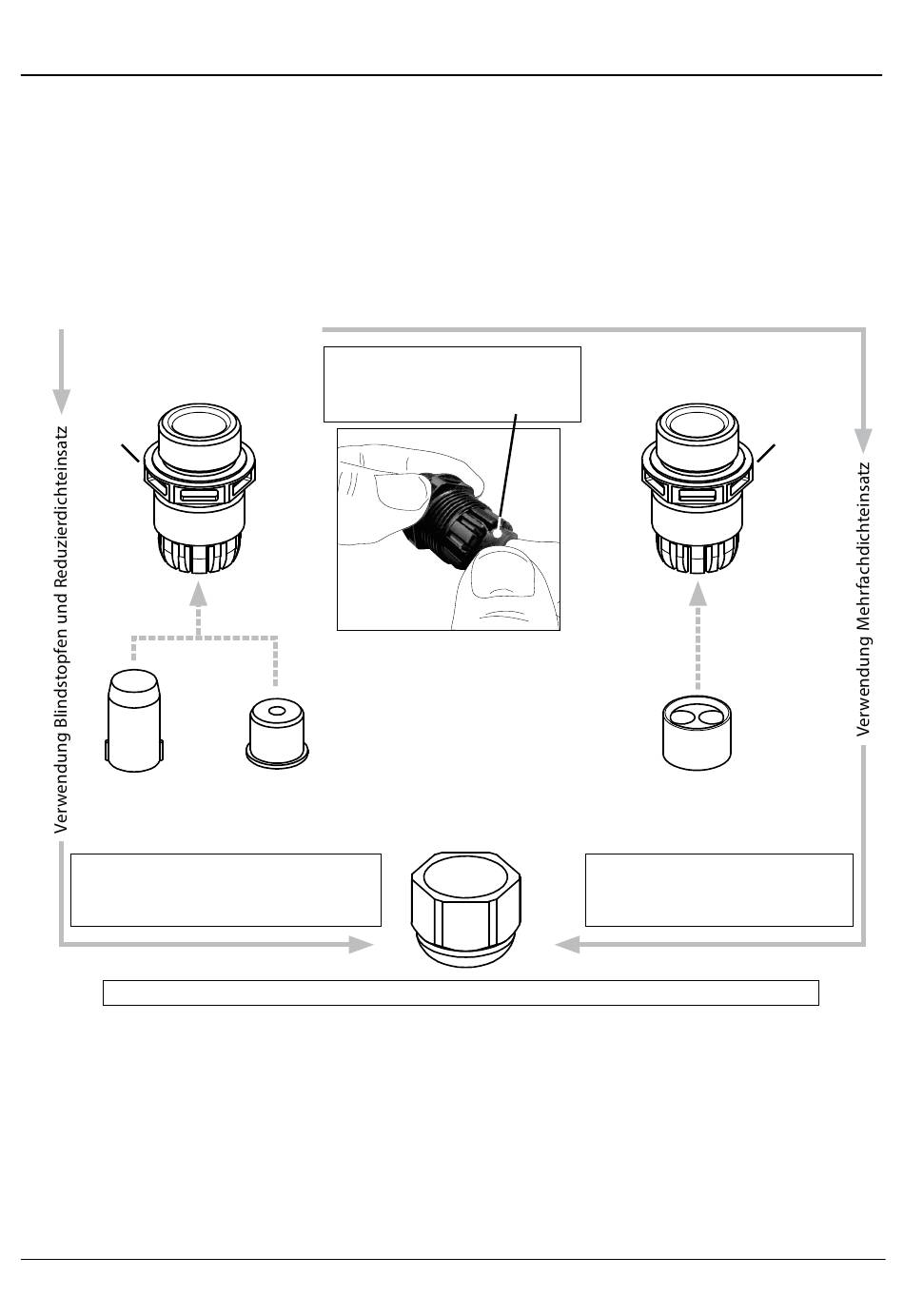

Blindstopfen, Reduzier- und Mehrfachdichteinsatz
Im Auslieferzustand enthält jede Kabelverschraubung einen Standarddichteinsatz.
Zum dichten Einführen von einem oder zwei dünneren Kabeln gibt es
Reduzierdichteinsätze bzw. Mehrfachdichteinsätze. Der dichte Verschluss der
Verschraubung ist mit einem Blindstopfen möglich. Die Handhabung erfolgt wie
nachfolgend dargestellt.
Kabelverschraubung mit
Standarddichteinsatz
SW24
Blindstopfen
Blindstopfen und Reduzierdichteinsatz
werden in die Kabelverschraubung
mit Standarddichteinsatz eingesetzt.
Kabel in Kabelverschraubung einführen und zum Abschluss mit Überwurfmutter fixieren.
Zum Einsetzen des
Mehrfachdichteinsatzes den
Standarddichteinsatz entfernen.
Reduzierdicht-
einsatz
Kabelverschraubung ohne
Standarddichteinsatz
SW24
Mehrfachdichteinsatz
(Orientierung wie dargestellt)
Der Mehrfachdichteinsatz wird
in die Kabelverschraubung ohne
Standarddichteinsatz eingesetzt.
