Knick Protos II 4400 Betriebsanleitung Seite 22

Elektrische Installation
Modul BASE 4400X-025/VPW
Ex-Ausführung mit VariPower-Netzteil
WARNUNG!
Installationshinweise für Ex-Geräte beachten, s. S. 9
Hilfsenergie
Das VariPower-Netzteil ermöglicht den Betrieb des Geräts mit einer Hilfsenergie
im Bereich von 100 ... 230 V AC (- 15 %, + 10 %).
Die Klemmen sind für Einzeldrähte und Litzen bis 2,5 mm

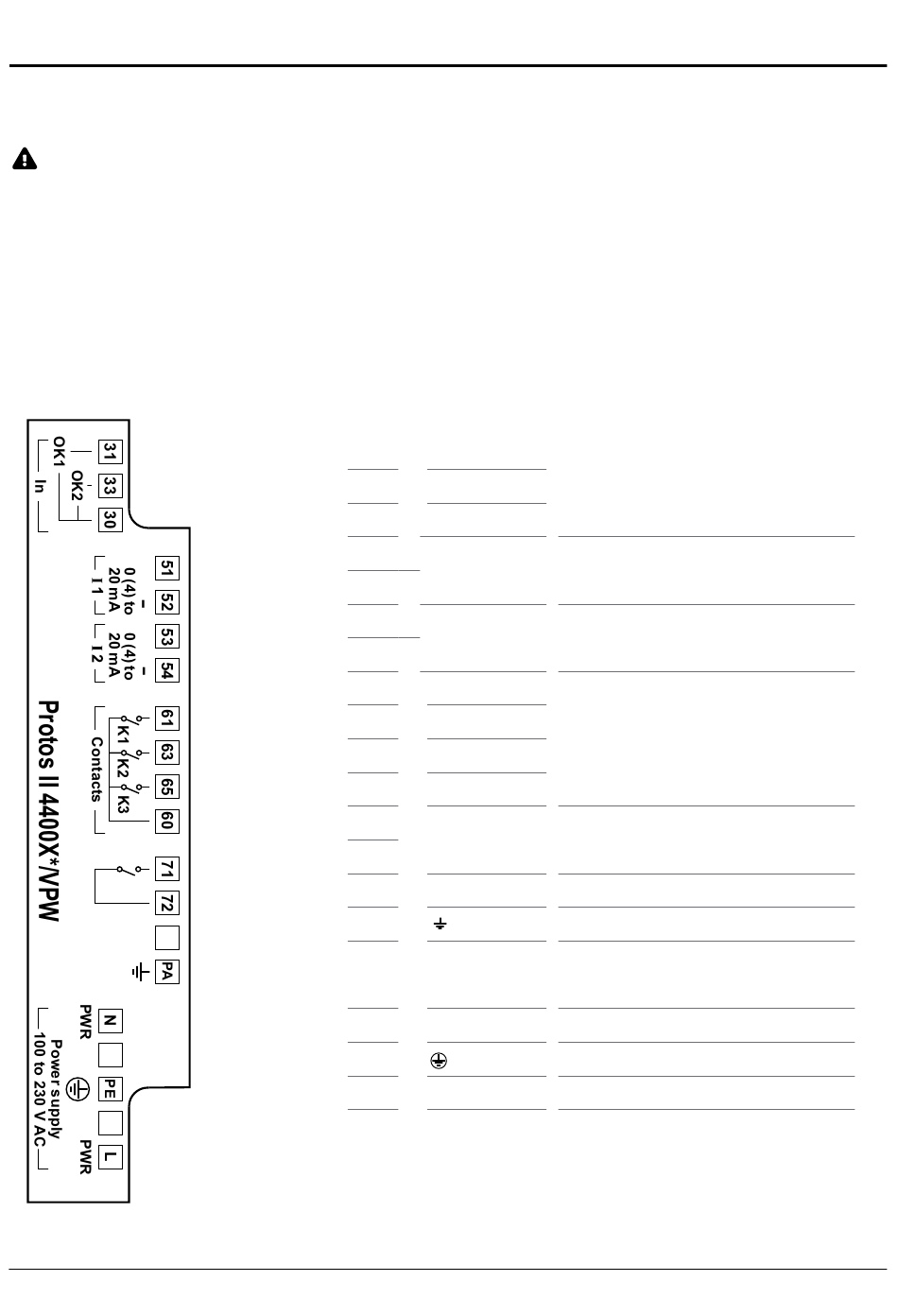

Klemmenschild/Beschaltung Modul BASE 4400X-025/VPW
+
+
Failure
22
31 OK1
K 1
33 OK2
K 2
30 OK1, OK2
K 3
51 +
I1
52 –
Failure
53 +
I2
54 –
+
61 K1
63 K2
+
65 K3
60 K1, K2, K3
71
Failure
72
PA
N PWR
PE*
L PWR
*) Klemme PE muss beschaltet sein.
geeignet.
2
Eingang Optokoppler
Stromausgang 1
0(4) ... 20 mA
Stromausgang 2
0(4) ... 20 mA
Schaltkontakte,
frei belegbar
Schaltkontakt
Erde (Potentialausgleich)
Spannungsversorgung
100 ... 230 V AC
Schutzerde
Spannungsversorgung
100 ... 230 V AC
