Knick Protos II 4400 Betriebsanleitung Seite 14

1 1
Montage

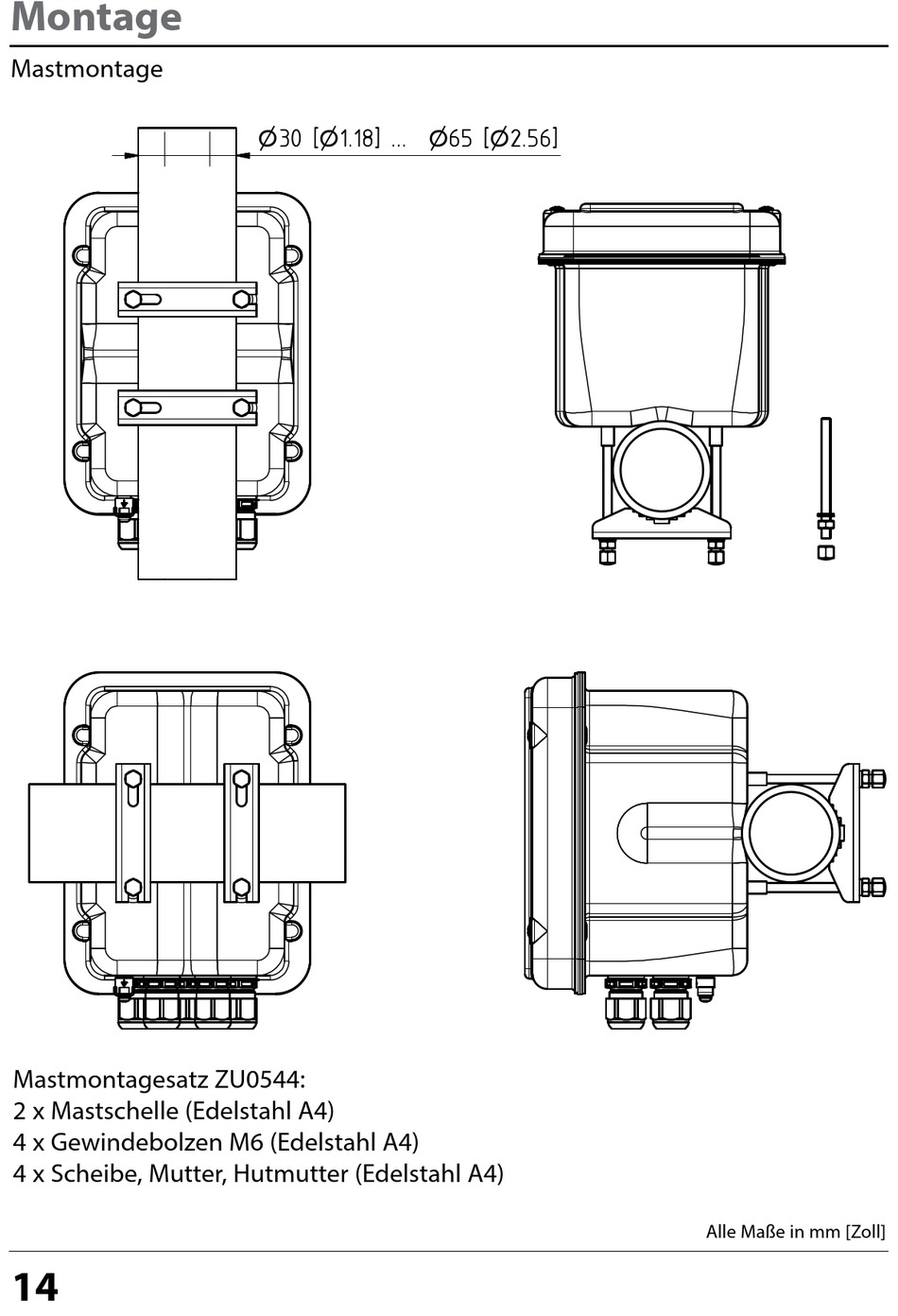

Mastmontage
A
B
C
D
Mastmontagesatz ZU0544:
2 x Mastschelle (Edelstahl A4)
E
4 x Gewindebolzen M6 (Edelstahl A4)
4 x Scheibe, Mutter, Hutmutter (Edelstahl A4)
Mastmontagesatz ZU0544 Mastmontagesatz ZU0544
14
Lieferumfang (Montage): Lieferumfang (Montage):
-2x Mastschelle (Edelstahl A4) -2x Mastschelle (Edelstahl A4)
2 2
 30 [  1.18] ...  30 [
3
 65 [  1.18] ...  2.56]  65 [
3 4
 2.56]
Alle Maße in mm [Zoll]
4
